HSF-12系列戶外交流六氟化硫負荷開關

區域：江蘇省南通市
留言：暫無
瀏覽：761
更新：2014-08-03 18:19
到期：長期有效

詳細說明

■ 概述

HSF-12系列戶外交流六氟化硫負荷開關適用于額定電壓12kV配電網，用于開斷、關合負荷電流和過載電流，能自動將發生故障的配電線路區段隔離開。

■　使用環境條件

1、周圍空氣溫度：最高+40℃，最低-35℃，最大日溫差25℃；
2、相對濕度：日相對濕度的平均值不超過95%，月相對濕度平均值不超過90%。
3、海拔高度：不超過1000m；
4、污穢等級：Ⅳ級；
5、最大風速：35m/s（離地面10m高，10min的最大風速）
6、耐地震能力：按8度設防，地面水平加速度0.25g,垂直加速度0.125g。

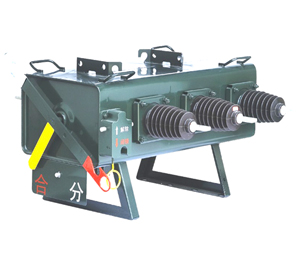

2011-12-27-093637

■　技術參數

序號	參數名稱	單位	技術參數
1	額定電壓	kV	12
2	額定電流	A	630
3	額定頻率	Hz	50
4	額定短時耐受電流(4s)	kA	20
5	額定短路關合電流	kA	50
6	1min工頻耐受電壓	kV	42/48(隔離斷口）
7	雷電沖擊耐壓	kV	75/85（隔離斷口）
8	額定電纜充電開斷電流	A	16
9	額定SF6氣體壓力（20℃時）	Mpa	0.03(表壓）
10	每相回路電阻	μΩ	≤130
11	機構壽命	次	5000

■　技術關鍵點

●HSF負荷開關采用壓氣式滅弧原理，以SF₆氣體為絕緣和滅弧介質，并配以獨特的內置彈簧機構，具有操作簡單，操作功小，機構不受外界環境影響等優點，是一種性能優越的免維護開關設備。
●開關外殼采用不銹鋼（3㎜）制造，具有良好的密封性和強度，并進行表面噴涂處理。
●外殼安裝了防爆泄壓裝置，避免了因開關內部壓力異常增高而導致斷路器殼體爆裂。
●裝設了低氣壓閉鎖裝置，當開關內部氣體壓力低于閉鎖壓力（0.02Mpa，表壓）時，低氣壓閉鎖裝置將開關閉鎖并隨之發出紅牌指示。
●裝設了手動閉鎖裝置，可將開關閉鎖在合閘或分閘位置，防止運行時的誤操作；同時在停電作業時防止誤合閘。
●使用EPDM橡膠絕緣套管或硅橡膠與環氧樹脂復合套管，徹底杜絕因外力和雷電造成的瓷瓶破裂或因烘結不良造成的開裂，大大提高了負荷開關運行的可靠性。開關進出線可以采用端子出線或電纜出線。

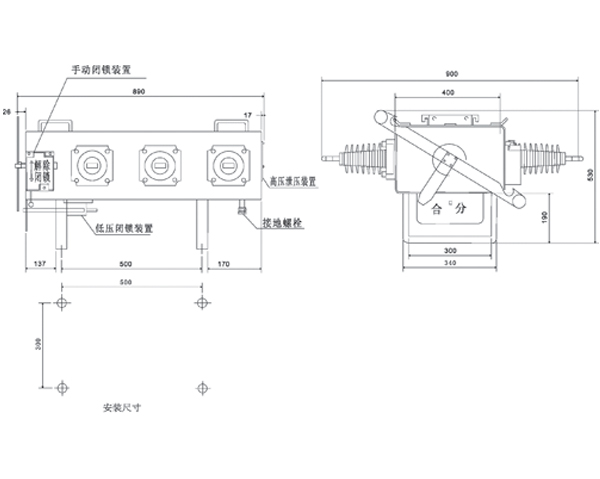

■　產品外形尺寸

2011-12-27-093651
