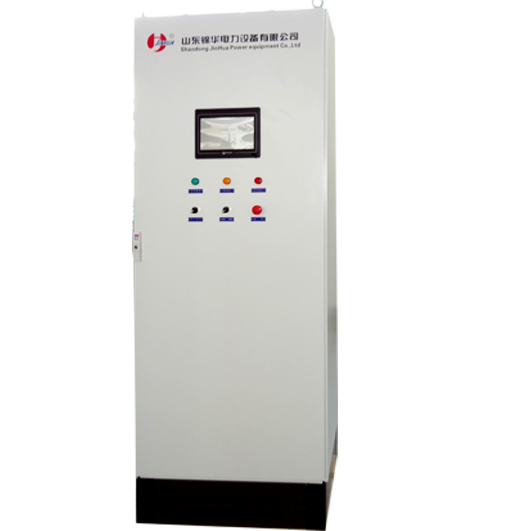

靜止同步無功補償裝 置 （JHSVG）由我公司和上海交通大學共同研發并享有自主知識產權，已申請了多項國家發明專利知識產權保護，并且通過相關部門技術鑒定。擁有三相三線制相 間平衡的電力有源濾波器專利技術、直流母線電壓穩定專利技術、補償電流輸出的智能滯環環寬控制專利技術、四分之一周期滑動窗無功補償專利技術、控制環零點 匹配提高整機穩定專利技術、基于虛擬磁鏈直接轉矩控制專利技術。
JHSVG系列靜止同步無功補償裝置以雙數字信號處理器（DSP）為核心，通過電抗器將自換相橋式電路并聯在電網上，采用實時數據采集技術和動態跟蹤技 術，不斷監測電網和系統的電壓、電流，在快速連續的補償調整系統無功功率的同時，還可以顯著地改善負荷和公共電網連接點處的電能質量，提高功率因數、克服 三相不平衡、消除電壓閃變和電壓波動、抑制諧波污染等等。
適用范圍：
本產品適用于AC1000V以下低壓配電系統，用以替代常規的無功補償方式，也可選擇補償特征諧波及三相平衡，可廣泛的應用在石油、化工、電力、冶金、造紙等行業，也被廣泛應用在樓宇、建筑、民宅、商場、餐飲等服務設施。
應用對象：
各類變頻設備、不穩定負荷、鋼鐵廠、有色冶金、港口機械、電焊機與電弧爐、化工設備、高精度自動化生產線、各種整流設備、整流變壓器、各類恒溫設備、微波 爐、中頻爐、通訊系統基站、電腦、復印機、電梯、熒光燈等照明負荷、不間斷電源（UPS）、變頻冷氣機與中央空調等。
本產品的主要功能：
本產品主電路拓?fù)溥x擇電壓源型。主回路采用三相橋結構，直流側采用直流電容魏儲能元件愛你，裝置通過逆變器宗電力半導體開關的通斷可產生與系統電流大小相 等，方向相反的無功電流，從而將電源側電流補償為與系統電壓同相位的正弦基波電流。它主要適用于電流源型非線性負載的諧波電流抵消、無功補償以及平衡三相 系統中的不平衡電流等。
動態無功補償電網無功功率，暫態響應時間小于1ms；
動態抑制特定次電流諧波（3、5、7、11次等）；
可以瞬間提供一定有功功率，補償電網電壓跌落和閃變；
并網后可以自動運行，不需要人員操作；
中文圖形液晶顯示，人機界面清晰友好；
具有完善的自診斷和監視功能，對故障可具體定位，方便調試；
具有完善的軟硬件看門狗，保證裝置可靠運行；
具有完善的在線狀態監視功能；
準確測量并顯示系統當前的各個狀態量及數據。
本產品具有的幾大優勢：
JHSVG與靜止無功補償器SVC相比，存在很多優勢，主要表現在：
響應更加迅速，可完全替代原來的低壓無功補償設備
電壓閃變抑制更強
“有源設備”，運行范圍更寬
能夠在一定范圍內提供有功功率
抑制特定次諧波的能力強
電磁噪聲顯著降低
設備占地面積顯著減少
功率損耗低，節電效果顯著
能夠解決三相不平衡問題（三相三線產品）
在設備補償范圍內可將功率因數提高到近似于1.0；能夠“吞吐”無功功率，實時連續補償，不會產生過補或者補償不足問題
為更有效提高電能質量，JHSVG靜止同步無功補償裝置已成為補償無功功率、改善電能質量的有力工具。該技術的核心器件IPM模塊，比GTO元件具有更快的開關頻率，并且關斷容量已達到一定規模，因此JHSVG裝置具有更快的響應特性。
對于穩態時的電壓質量問題有許多成熟的措施加以解決；但對于動態電能質量問題，依靠傳統的無功補償和常規的濾波裝置則不能有效的解決，因?yàn)橹T如電壓跌落、 浪涌、電壓脈沖與瞬時供電中斷這類電能質量持續的時間很短，變化很快，并且有的電能質量問題還伴隨著部分甚至全部的有功損失等情形。
JHSVG靜止同步補償裝置在SVC裝置的基礎上，克服了SVC產品由于呈恒阻抗特性，使得在電壓低時，無法提供所需的無功支持，應付突發事件的能力較 弱；而且占地面積大，過多的SVC易引發系統振蕩等弊端，JHSVG的無功電流輸出可再很大電壓變化范圍內恒定，在電壓低時仍能提供較強的無功支撐，并且 可從感性到容性全范圍內連續調節，使其無功輸出相當于同容量SVC的1.4-2倍；因JHSVG的靈活調壓，還可以大大減少變壓器分接頭的切換次數，從而 減少分接頭故障次數。另外，JHSVG還可以抑制電壓閃變，提高系統暫態穩定水平，結合我國的國情和已有的技術，發展靜止同步動態無功補償技術史解決我國 電壓穩定問題的有效手段，并且也是FACTS技術發展的主要方向。
