YWRH污水余熱回收裝置
A、污水熱能回收技術
高溫污水經過濾、防垢處理后進入換熱器逆向與低溫生產凈水換熱，換熱后生產凈水溫度升高，供生產工藝使用。

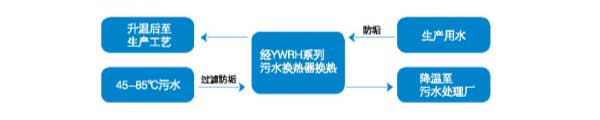

工作流程如下：
B、YWRH系列污水換熱器介紹：
專用于印染、造紙等行業污水余熱回收的專利產品
- 擁有一項發明專利和兩項實用新型專利，
- 通過2008年山東省科技廳組織的技術鑒定
- 產品技術達國內領先水平，
- 獲得了山東省政府的節能成果獎
- 獲得山東省首臺套技術設備榮譽稱號
- 中國印染協會推薦為節能首選產品。
C、YWRH系列污水換熱器功能及特點：
YWRH系列污水換熱器具備了“過濾、軟化、清掃、自動計量、傳輸”等功能；解決了傳統換熱器“易粘附、結垢、堵塞、腐蝕”等一系列難題；達到了“自動高效實用低耗”的效果。
相比傳統換熱器顯著特點：
⑴在換熱管表面加入可360度自動清洗的專利技術裝置。
⑵污水進水和清水進水端設置變頻除垢裝置。
⑶換熱器前端加無動力自動過濾裝置，換熱器內部設有自動曝氣與排污裝置，避免了設備的堵塞。
⑷全部采用氣動傳動裝置，減少了運行電耗。
⑸單體設備采用自流方式，組合設備采用變頻低壓提水方式，降低電耗。
⑹換熱器內部獨特的換熱通道，使換熱效率達到90%以上。
⑺設備與機組全部采用PLC編程控制，根據水質及換熱狀態自動調整運行參數，實現了無人值守。
⑻換熱器根據水質要求采用S304（或者S316）不銹鋼制作，芯管經過特殊技術處理，使用壽命及傳熱效率高于普通材料10%。
D、熱能回收效益分析：
以2000噸/日 污水換熱為例，按照污水與凈水比1:1，污水溫度設定為60℃，凈水溫度設定為15℃，則換熱效果如下表所示：
|
污水進水溫度 |
凈水進水溫度 |
熱交換后 |
污水排放溫度 |
余熱回收量 |
|
60℃ |
15℃ |
43℃ |
30℃ |
5600 |
每天換熱量為5600萬大卡，相當于93噸蒸汽，年可為企業節約資金600多萬元。
E、產品規格（部分）：
型號 |
YWRH-200 |
YWRH-800 |
YWRH-1000 |
|
水量m3/d |
200 |
800 |
1000 |
|
換熱面積㎡ |
30 |
120 |
150 |
|
外形尺寸m |
2.48×1.38×0.88 |
3.11×2.94×1.00 |
3.28×2.98×1.1 |
|
列管長度mm |
1000 |
1000 |
1000 |
|
污水管直徑mm |
100 |
150 |
150 |
|
凈水管直徑mm |
50 |
100 |
100 |
|
設備排污閥門數 |
4 |
8 |
8 |
|
設備曝氣閥門數 |
4 |
8 |
8 |
|
管程最大允許使用壓力Mpa |
0.4 |
||
|
使用溫度℃ |
40℃-95℃ |
||
