一、技術名稱：煙氣源熱泵供熱節能技術
二、技術所屬范圍及適用范圍
能源動力系統節能減排技術，適用于燃氣鍋爐(直燃機)供熱及熱水的醫院、學校、賓館、飯店、寫字樓、游泳池以及工業生產的食品加工、飲料生產、金屬表面處理、汽車涂裝生產線等高耗能行業。
三、與該技術相關的能耗及碳排放現狀
目前現狀燃氣鍋爐(直燃機)煙氣排放溫度較高，天然氣的熱能有15%以上熱能從煙筒排放，造成能源的浪費和環境的污染，其釋放的水汽加劇了北京地區霧霾的形成。
四、技術內容
1.技術原理
采用三級降溫兩級換熱的熱能梯級利用方式，利用汽水換熱器和煙氣源熱泵將煙氣中的熱能(顯熱和潛熱)全部回收利用。
2.關鍵技術
(1)煙氣源熱泵技術，利用氣源熱泵吸收低品位熱能的特點，將氣源熱泵引入煙氣余熱回收領域，將煙氣中的低品位熱能回收利用，創造了氣源熱泵的新品種;
(2)混合降溫技術，利用低溫煙氣做熱能的載體進行換熱，使氣源熱泵獲得高效而穩定的運行條件;
(3)采用整體鍍膜技術解決熱泵蒸發器在煙氣酸性冷凝水中的設備腐蝕問題。

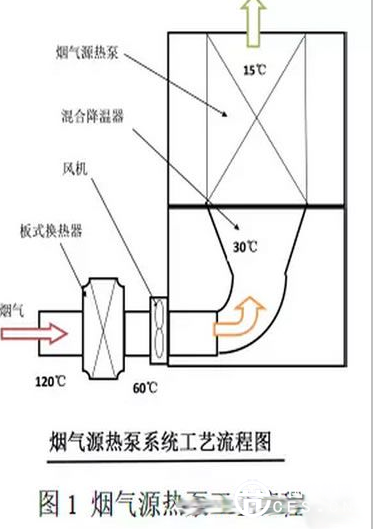

3.工藝流程
采用三級降溫兩級換熱的工藝流程，將燃氣鍋爐煙氣中的熱能梯級回收利用，特別是利用氣源熱泵吸收低品位熱能特點，將30℃以下的煙氣中的潛熱回收，使低品位的熱能提升至可用的高品位熱能來供暖或供應熱水，實現了煙氣中的熱能全熱(顯熱和潛熱)回收，有效地解決了空氣源熱泵冬季運行低效和結霜的難題。
第一級降溫、換熱是將120℃的煙氣通過氣-水換熱器降至60℃，水溫提升6-7℃;第二級降溫是通過混合降溫器將煙氣從60℃降到30℃;第三級降溫、換熱是通過煙氣源熱泵將煙氣降到15±5℃后排放，水溫提升6-7℃。三級降溫煙道串聯連接，二級換熱的熱水管道由串聯和并聯組成多種運行工況。在煙氣降溫過程中，大部分水蒸氣凝結成水，吸收煙氣中的部分氮氧化物，實現了節能減排。
五、主要技術指標
1.可將燃氣鍋爐的排煙溫度從120℃降到15±5℃，天然氣的熱能(顯熱和潛熱)全利用?？苫厥绽缅仩t負荷的10%以上的熱能。
2.在設計工況(煙氣溫度120℃)時，消耗1kWh電(860kcal，電費0.89元)，可回收相當于7.9kWh電(6794kcal，電費2.544元)的熱能，可以節約0.79m3天然氣(價值2.544元)。
3.設計工況(煙氣溫度120℃)時，煙氣源熱泵系統加熱的電費成本為41.52元，比燃氣鍋爐加熱的成本(每吉焦105.84元)降低60%。
4.系統綜合能效比：
(1)煙氣溫度150℃以上，系統能效比為8以上;
(2)煙氣溫度120℃以上，系統能效比為7以上;
(3)煙氣溫度100℃以上，系統能效比6以上;
(4)煙氣溫度80℃以上，系統能效比為5以上
5.單純采暖鍋爐的煙氣余熱回收，其節約的天然氣費用可在3.5-4年內收回投資。既有采暖又有生活熱水的鍋爐余熱回收，節約的燃氣費可在2年內收回投資。
六、技術鑒定、獲獎情況及應用現狀
1.技術鑒定及獲獎情況
2008年12月，申請發明專利，2012年4月獲得專利權;2011年3月，經北京節能環保中心檢測報告，系統能效比為6.53;2011年3月通過，北京機械工程學會組織專家鑒定，結論為：該技術實現了多種節能技術的綜合運用，集成系統達到了國內領先水平;2012年3月，北京市節能技術檢測中心檢測，系統能效比7.91;2012年和2014年兩次列入北京市發改委頒布的《北京市節能低碳技術產品推薦目錄》;2014年6月，列入北京市科委的《北京地區大氣污染防治技術和產品目錄》;2015年10月，列入國管局《公共機構節能節水技術產品參考目錄目錄(2015)》
2.目前技術應用現狀及產業化發展情況
2011年以來，先后在北京交通大學、國家住建部、國家安監總局、煤礦文工團、中國國際貨運航空公司、浙江義務仙華溫泉度假村建成煙氣余熱回收項目，取得較好的節能減排效果。
2015年，正在設計、招標的項目：北京公安大學團河校區、國家工信部、國家自然基金委員會、中醫藥大學、國管局東壩中心鍋爐房節能改造項目。
目前，本技術的產品已形成產業鏈，一級換熱器和混合降溫器由北京市京建盛業環?？萍及l(fā)展公司生產，煙氣源熱泵由廣東芬尼克茲節能設備公司生產，以上均具備一定生產規模。
七、推廣前景及節能減排潛力
這項技術的研發成功，是燃氣鍋爐煙氣余熱回收技術的一個重大突破，既實現了天然氣煙氣余熱的全部利用，節約10%以上的天然氣消耗，也為北方地區推廣空氣源熱泵開辟了新的途徑，同時還收到了節水和減排的效果。目前該技術推廣比例不足1%，未來5年在行業內的推廣比例將達到3%，預計總投入5億元，可形成節能潛力約10萬tce/a，碳減排能力約24萬tCO2/a。
