LED是一種壽命很長的光源。根據驅動電源及使用條件不同，LED的壽命可以長達5W小時或更多，但LED不會像其它光源那樣直接熄滅，而是逐漸光衰。因此，在長時間使用后，光衰會導致低光輸出而使得產品不符合要求。那么如何正確使用TM-21推估LED燈具壽命?

為使LED業者對TM-21有較清晰的概念，并了解如何善用TM-21推估LED產品，致力于照明測試儀器、EMI/EMC測試系統和安規測試儀器在國內市場的開拓和售后維護的上海力汕用四個程序說明LM-80-08與TM-21-11的應用及推估方式：

步驟一 ： LED元件供應商對其LED Source(Package/Array/Module)進行3個溫度(55℃/85℃/自選溫度)至少6，000小時的LM-80-08實驗。

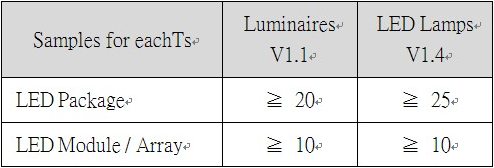

樣品數要求 ： (與可推估時間其有關連性)

測試時間要求 ： (與推估精準度有連結性)

至少6，000小時，建議為10，000小時，每隔1，000小時需要取得測試之LED光衰資料，間隔時間越短(如：500小時)可提升推估時的準確度。

步驟二 ： 依TM-21-11公式推估3個測試溫度(55℃/85℃/自選溫度)的長期壽命資料。

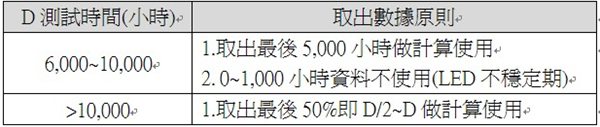

取得各溫度實驗資料平均值，測試資料取出時間規則為：

以Exponential Least Squares Curve-Fit(最小平方曲線擬合)取得斜率m(Slope)與截距b(Intercept)，計算m與b時若測試時間越長間隔越密集，其精準度將提升，接著計算出B與α數值。

y=mx+b， B=exp(b)， a=-m

依下列公式計算出各溫度實驗之LED在ENERGY STAR規定之流明維持率70%時的壽命時間數值。

L70 ： 當LED流明維持率為70%時的使用時間

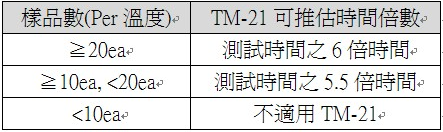

以步驟一中樣品數量進行可推估倍數時間之標準判斷：

表示方式為 ： L70(6K) = XX，XXX hours

(6K) ： LM-80測試時間，(6K)=6，000小時;(10K)=10，000小時

XX，XXX Hours ： 樣品≧20ea，測試時間=6，000，可推估6倍為36，000小時

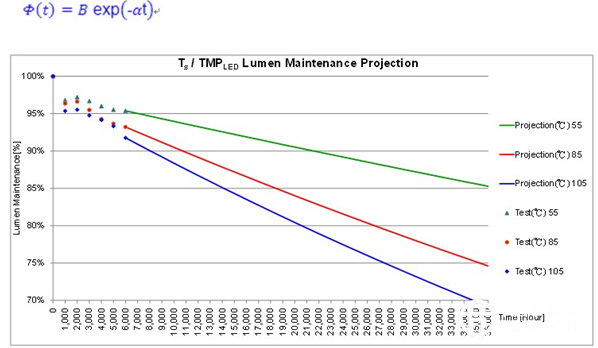

使用Exponential公式計算出各時間之流明維持率，則可以計算出之資料繪出各測試溫度的推估壽命曲線圖：

(請看大圖)

步驟三 ： 取得該LED元件置于LED燈具的實地量測溫度(In Situ Temperature)。

請參照ISTMT(In Situ Temperature Measurement Test)測試程式取得LED元件置于LED燈具中的溫度，該測試溫度位置須與LM-80-08的Ts設定位置相同，取出之溫度資料稱為TMPLED(LED Temperature Measurement Point)。

步驟四 ： 以測量之TMPLED與TM-21計算之結果進行內插計算，取得TMPLED的推估壽命數值。

從三個測試溫度點中選出包復TMPLED最近的兩個溫度點作為計算基準點。

計算Arrhenius Model溫度加速參數A并得出Decay Rate：α與定值參數B0。

以上述之公式計算出TMPLED的L70數值，相同程式表示TMPLED之結果。

L70(6K) > XX，XXX hours

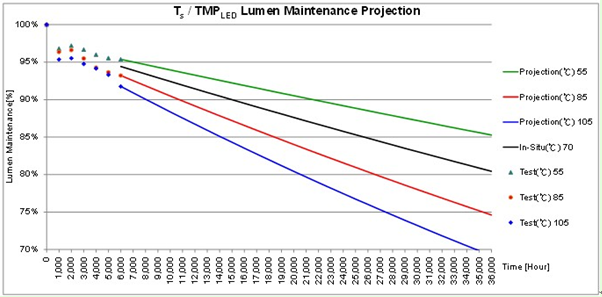

套入相關時間數值并繪制出TMPLED與三個Ts的壽命推估圖。
