污水產出水溫度一般50℃左右，余熱資源豐富，產出污水一般處理后直接回注地層，其中大量的熱能沒有充分利用而被浪費，同時為保證油田聯合站生產運行所需熱能，需要消耗大量燃料油、天然氣、煤。若將污水余熱回收利用，可降低燃料消耗，符合國家有關節能減排的政策要求。

目前，我國大部分油田已經進入中后開采期，采出液含水率高，東部老油田多數含水率已達80%以上，油田產出污水量大，僅中石化各油田產水量就超過940000m3/d。污水產出水溫度一般50℃左右，余熱資源豐富，產出污水一般處理后直接回注地層，其中大量的熱能沒有充分利用而被浪費，同時為保證油田聯合站生產運行所需熱能，需要消耗大量燃料油、天然氣、煤。若將污水余熱回收利用，可降低燃料消耗，符合國家有關節能減排的政策要求。本文以中石化某聯合站污水余熱回收利用為例，研究污水余熱回收利用技術及效益。

1、聯合站概況

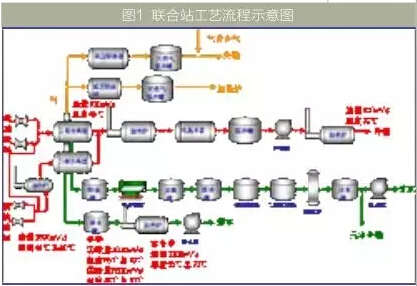

該聯合站設計液量處理能力30000m3/d，實際處理液量19300m3/d，原油外輸量700t/d，采用熱化學沉降、電脫水原油處理工藝。污水量為13000m3/d，采用“除油-氣浮-沉降-過濾”的處理工藝，處理后的污水用于油田注水。聯合站原油及污水處理工藝詳見圖1。

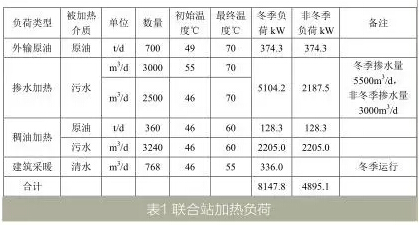

聯合站內主要的加熱負荷為外輸原油加熱、摻水加熱、稠油加熱及建筑采暖。聯合站建有10臺加熱爐，其中2臺用于稠油進站加熱及脫水加熱，2臺用于原油外輸加熱，3臺用于取暖，3臺用于摻水加熱，全部為燃?xì)鉄釥t。聯合站冬季負荷為8147.8kW，用氣量20000m3/d;非冬季負荷為4895.1kW，用氣量12000m3/d。加熱負荷具體見表1。

2、污水可供熱量

該聯合站污水量為13000m3/d，溫度為46℃，采用熱泵技術回收污水余熱，按照熱泵可產生熱源溫降為10℃的熱量計算，該聯合站污水余熱可回收熱負荷為6319kW，熱值為199300GJ/a，相當于天然氣17500m3/d的熱量，可滿足原油外輸、摻水所需熱量(5478.5kW)。

3、污水余熱利用改造

3.1設計參數

⑴低溫?zé)嵩磽Q熱器一次側進口溫度46℃、出口溫度36℃，二次側進口溫度32℃、出口溫度42℃。⑵摻水換熱器一次側進口溫度77℃、出口溫度67℃，二次側進口溫度50.9℃、出口溫度70℃。⑶原油換熱器一次側進口溫度77℃、出口溫度67℃，二次側進口溫度49℃、出口溫度70℃。

3.2工藝流程

采用8500kW蓄能式高溫水源熱泵機組。由于峰谷電價相差較大，熱泵系統在電價平、谷電價期，熱泵機組滿負荷運轉，將產生的多余熱量?jī)?chǔ)存于蓄能水罐中，在電價尖峰電價期，停運熱泵機組，采用蓄能水罐中的熱水用于摻水及原油加熱。

主要工藝流程為：污水通過低溫?zé)嵩幢迷鰤汉笈c低溫循環水換熱，溫度由46℃降低到36℃，然后回注。低溫循環水吸收污水中的余熱，溫度從32℃升高到42℃。高溫?zé)岜孟到y(tǒng)中通過蒸發器吸收低溫循環水中的熱能，輸出溫度為77℃的熱水，向蓄能水罐、摻水換熱器和原油加熱換熱器供熱，經過換熱器后的熱水溫度降低至67℃。摻水溫度50.9℃提升至70℃，原油溫度從49℃提升至70℃。工藝流程見圖2。

3.3主要設備

3.3.1換熱器

板式換熱器同管式換熱器相比，傳熱系數高，結構緊湊，重量輕，熱損失小，不易結垢。其缺點是，由于板片間通道窄，當換熱介質含有較大顆?；蚶w維物質時，容易堵塞板間通道。

該聯合站處理后的污水含油、懸浮物較少，不易堵塞板式換熱器。故本工程采用板式換熱器。換熱器前安裝過濾器，解決水中雜質堵塞問題。采用Na3PO4、Na4P2O7、(NaPO3)6、Na5P3O10等防垢劑解決換熱器結垢的問題。按照冬季的加熱負荷計算換熱器的換熱面積，低溫?zé)嵩磽Q熱器換熱面積為1580m2，選用換熱量2500kW換熱器4臺。摻水加熱換熱器換熱面積為464m2，選用換熱量3370kW換熱器3臺。原油加熱換熱器換熱面積為150m2，選用換熱量500kW換熱器2臺。

3.3.2高溫?zé)岜?/p>

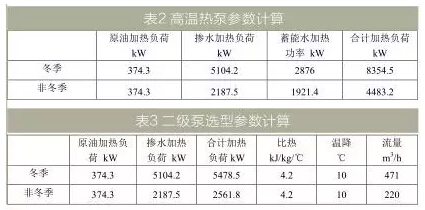

冬季高溫?zé)岜霉β蕿?354.5kW，非冬季為4483.2kW，詳見表2。選擇制熱量8500kW高溫?zé)岜?臺，熱泵制熱額定功率為1884kW，備用制熱量1500kW高溫?zé)岜?臺。

3.3.3二級泵

二級泵冬季加熱負荷5478.5kW，流量為471m3/h，非冬季加熱負荷2561.8kW，流量為220m3/h，詳見表3。選用Q=200m3/h、H=24m、P=18.5kW電機4臺，冬季3用1備，非冬季2用2備。

3.3.4一級泵

一級泵選型同二級泵，選用Q=200m3/h、H=24m、P=18.5kW電機4臺。

3.3.5蓄能水罐

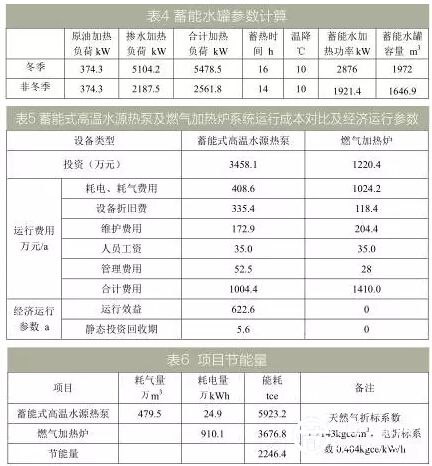

熱泵機組的運行方式為在電價平、谷期時運行，在電價峰、尖峰期停用。冬季峰值、尖峰值為8h，即全天運行16h(電價平、谷期)，考慮5%熱損失，經計算，蓄能水罐加熱功率為2876kW，容積為1972m3。非冬季時，熱泵機組的運行方式為在電價平、谷期時運行14h，其余10h停用，考慮5%熱損失，經計算，蓄能水罐的加熱功率為1921.4kW，容積為1646.9m3。選取2000m3水罐2座，采用聚乙烯泡沫塑料保溫。詳見表4。

3.3.6低溫?zé)嵩幢?/p>

聯合站污水量為13000m3/h，流量為542m3/h，選用Q=200m3/h、H=24m、P=18.5kW電機4臺(3用1備)。

4、污水余熱利用效益分析

4.1經濟效益

該項目運行成本包括電費、設備折舊費、設備維護費用、人員工資、管理費用等。冬季運行時間為16h/d，非冬季運行時間為14h/d，按需要系數0.8計算，則全年耗電量為9101000Wh。按平谷期平均電價0.449元/kWh計算，全年電費408.6萬元。設備折舊年限取10a，按直線折舊，設備殘值取3%，每年折舊費335.4萬元。蓄能式高溫水源熱泵的設備年維護費用按投資的5%計取，為172.9萬元/a。

該項目定員7人，人員工資按照5萬元/人/a取，共計35萬元/a。管理費按工資的150%計取，為52.5萬元/a。項目總運行成本1004.4萬元/a，不含折舊費用的運行費用為669.0萬元/a?，F(xiàn)有燃?xì)饧訜釥t系統總運行成本為1410.0萬元/a，不含折舊費用的運行費用為1291.6萬元/a。兩種系統的運行成本對比見表5。項目收益為原系統年運行費用與新系統年運行費用差值(不含折舊費用)，共計622.6萬元/a。該項目總投資3458.1萬元，其中工程費2831.50萬元。項目的靜態投資回收期為5.6a。

4.2節能效果

項目實施后，充分利用污水余熱，有效降低聯合站生產能耗，每年節能量折合標準煤2246.4tce，見表6。

4.3環境效益

加熱爐主要空氣排放指標主要包括氮NOx、SO2、煙塵等，按照《環境保護實用數據手冊》(1994版)規定的計算系數，項目實施后，減少NOx排放1165.5kg/a，減少SO2排放185.0kg/a，減少煙塵排放444.0kg/a。按照天然氣CO2排放量55.662tCO2/TJ計算，根據電力等價值將耗電量折算成天然氣消耗量后，原燃?xì)饧訜釥t系統每年排放CO210570.2t，蓄能式高溫水源熱泵系統每年排放CO26563.1t，減排量4007.1t/a。

5、結論

中石化某聯合站污水礦化度較低，經處理后水質較好，適用于污水余熱回收利用;污水對鈦質掛片的腐蝕、結垢速率較低，污水余熱利用換熱器宜采用鈦材質換熱器。采用8500kW蓄能式高溫水源熱泵機組回收油田污水余熱，熱泵系統在電價平、谷電價期滿負荷運轉，將產生的多余熱量?jī)?chǔ)存于蓄能水罐中，在電價尖峰電價期停運，采用蓄能水罐中的熱水用于摻水及原油加熱。主要設備包括制熱量8500kW高溫?zé)岜?臺、制熱量1500kW高溫?zé)岜?臺、換熱量2500kW換熱器4臺、換熱量3370kW換熱器3臺、換熱量500kW換熱器2臺等。

項目總投資3458.1萬元，運行效益622.6萬元/a，靜態投資回收期為5.6年。每年節能量折合標煤2246.4tce，減排NOx1165.5kg，減排SO2185.0kg，減排煙塵444.0kg，減排CO24007.1t，經濟及環保效益顯著。
