一種高壓線路的避雷系統，本發明屬于高壓線路防雷接地技術領域，目的是解決現有技術中架空輸電線路A、B、C 三相的避雷器共用一根引下線，當線路遭受雷擊，雷電流通過避雷器經引下線入地時，引起地電位升高，雷電流無法及時釋放，使雷電波沿輸電線路侵入站內，造成高壓輸變電系統瞬態電位的急劇升高，引起跳閘的技術問題，它包括三個避雷器和引下線，其中 ：它還包括低阻抗的吸收式接地裝置，所述吸收式接地裝置設在地下，吸收式接地裝置的第二電極在地下的埋藏深度大于其第一電極在地下的埋藏深度，引下線的下端與吸收式接地裝置的第一電極連接。本發明能夠降低雷電流釋放的阻抗，保證雷電流順利入地，降低輸電線路的雷擊壓力。

技術特征：

1 .一種高壓線路的避雷系統，它包括三個避雷器(1)和引下線(2)，所述三個避雷器(1) 的一端分別與高壓線路中的三相線路連接，三個避雷器(1)的另一端均通過引線與引下線 (2)的上端連接，其特征在于：它還包括低阻抗的吸收式接地裝置(3)，所述吸收式接地裝置 (3)設在地下，吸收式接地裝置(3)的第二電極在地下的埋藏深度大于其第一電極在地下的 埋藏深度，引下線(2)的下端與吸收式接地裝置(3)的第一電極連接。

2.根據權利要求1所述的高壓線路的避雷系統，其特征在于：所述低阻抗的吸收式接地 裝置(3)包括兩個電極，且第二電極設在第一電極的下面。

3 .根據權利要求1所述的高壓線路的避雷系統，其特征在于：它還包括脫扣器(4)，所述脫扣器(4)的一端與避雷器(1)的另一端連接，脫扣器(4)的另一端通過引線與引下線(2)的 上端連接。

技術背景：

輸電線路是電力輸送系統的重要組成部分，輸電線路所經之處大都為曠野、丘陵、 高山等土壤電阻率有突變的地帶，土質斷層地帶，巖石與土壤混合地帶、山坡與稻田的交界 區，風口、山頂、水庫河流、礦區地帶等環境復雜的地帶。由于輸電線路長，同一條線路多處 遭遇雷擊的機率較大，是雷害重災區。

在輸電線路避雷設備中，架空輸電線路A、B、C三相各安裝一支避雷器，雷電流通過 避雷器經引下線入地?，F(xiàn)有技術中，架空輸電線路A、B、C三相的避雷器，共用一根引下線或 利用鐵塔做引下線，當線路遭受雷擊時，雷電流通過避雷器經引下線或鐵塔入地時，引起地 電位升高，雷電流無法及時釋放，使雷電波沿輸電線路侵入站內，造成高壓輸變電系統瞬態 電位的急劇升，引起跳閘。

發明內容：

本發明的目的是解決現有技術中架空輸電線路A、B、C三相的避雷器共用一根引下 線，當線路遭受雷擊，雷電流通過避雷器經引下線入地時，引起地電位升高，雷電流無法及 時釋放，使雷電波沿輸電線路侵入站內，造成高壓輸變電系統瞬態電位的急劇升高，引起跳 閘的技術問題，提供一種高壓線路的避雷系統。

為解決上述技術問題，本發明采用的技術方案為：

一種高壓線路的避雷系統，它包括三個避雷器和引下線，所述三個避雷器的一端 分別與高壓線路中的三相線路連接，三個避雷器的另一端均通過引線與引下線的上端連 接，其中：它還包括低阻抗的吸收式接地裝置，所述吸收式接地裝置設在地下，吸收式接地 裝置的第二電極在地下的埋藏深度大于其第一電極在地下的埋藏深度，引下線的下端與吸 收式接地裝置的第一電極連接。

所述低阻抗的吸收式接地裝置包括兩個電極，且第二電極設在第一電極的下面。

所述的高壓線路的避雷系統還包括脫扣器，所述脫扣器的一端與避雷器的另一端 連接，脫扣器的另一端通過引線與引下線的上端連接。

由于本發明采用了上述技術方案，解決了現有技術中架空輸電線路A、B、C三相的 避雷器共用一根引下線存在的，當線路遭受雷擊，雷電流通過避雷器經引下線入地時，引起 地電位升高，雷電流無法及時釋放，使雷電波沿輸電線路侵入站內，造成高壓輸變電系統瞬 態電位的急劇升高，引起跳閘的技術問題，與背景技術相比，本發明采用了一種吸收式接地 裝置，它能夠通過雷電流與遠處零電位點的電位差形成電容效應，降低雷電流釋放的阻抗， 保證雷電流順利入地，降低輸電線路的雷擊壓力。因此，本發明具有能夠充分減小輸電線路 防雷接地系統的阻抗且有效減少由雷擊引起的交變電磁場對防雷接地系統和輸電線路的 影響，保證雷電流順利釋放，保證輸電線路的安全穩定，降低輸電線路的跳閘幾率的優點。

具體實施方式：

下面結合附圖和實施例對本發明作詳細說明：

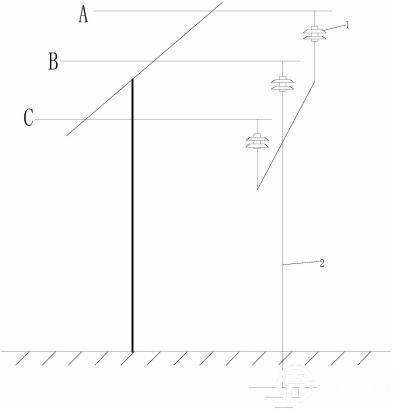

圖1是現有技術中架空輸電線避雷系統結構示意圖

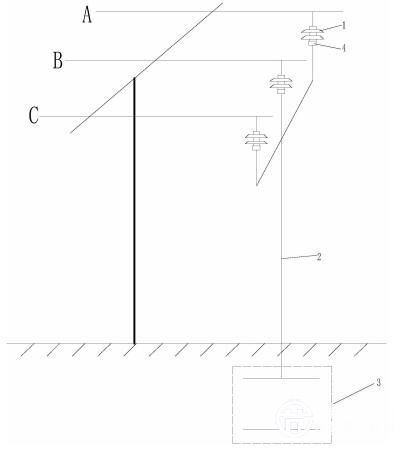

圖2是本發明的結構示意圖

如圖2所示，本實施例中的高壓線路的避雷系統，它包括三個避雷器1和引下線2，所述三個避雷器1的一端分別與高壓線路中的三相線路連接，三個避雷器1的另一端均通過 引線與引下線2的上端連接，其中：它還包括低阻抗的吸收式接地裝置3，所述吸收式接地裝 置3設在地下且其包括兩個電極，第二電極設在第一電極的下面，吸收式接地裝置3的第二 電極在地下的埋藏深度大于其第一電極在地下的埋藏深度，引下線2的下端與吸收式接地 裝置3的第一電極連接。

本實施例中的吸收式接地裝置3的第二電極還能夠設在第一電極同一位置豎直或傾斜的下面，也能夠是具有一定水平距離的下面，但是必須使得第二電極的埋藏深度大于第一電極的埋藏深度。

上述實施例中的高壓線路的避雷系統，還包括脫扣器4，所述脫扣器4的一端與避雷器1的另一端連接，脫扣器4的另一端通過引線與引下線2的上端連接。脫扣器4能夠在避雷器1損壞時斷開避雷系統通路，保證電網的正常工作。
