這套系統基于Lua腳本可滿足用戶的自定義需求;可靈活編制測試腳本;可靈活選擇執行腳本的順序;可適用多種臺體;可適用多種表計協議的適應性;可單機測試和網絡測試;可直觀看到測試項目是否通過;可記錄測試結果作為日志。
CP1003自動測試軟件系統實現方案
智能電能表的功能非常多，主要的功能有：電量、最大需量、瞬時量、時區時段、顯示、負荷曲線、事件記錄、凍結、合格率、狀態字等功能。需要多功能電源臺體作為信號源[2]。
考慮到智能電能表測試的復雜性、靈活性以及周期長等特點，制定開發方案，其中硬件部分使用測試臺體作為標準源，配合PC主機，以太網，交換機等硬件設備。軟件方面則自己開發測試軟件，基于Lua腳本靈活配置[3]。
CP1003自動測試軟件的硬件要求
這套軟件使用是必須與多功能自動測試臺體配合才能使用。這種臺體需要具有以下的功能：三相電壓、電流可任意調節大小;相角可任意調節;脈沖常數可以任意設置;頻率可任意調節;臺體具有多功能輸出檢測裝置;臺體能檢測脈沖信號;臺體能檢測時鐘信號;臺體能檢測報警、跳閘信號。臺體的所有操作都可以通過串口命令方式實現。這樣可以在腳本中控制臺體升降源，并讀取臺體標準表和誤差的數據。臺體提供RS485擴展通信接口與計算機相連。
CP1003自動測試軟件的實現方案
軟件開發環境使用C++語言混合Qt語言作為軟件的主語言，Lua腳本語言作為腳本編制語言，操作系統WindowsXP,集成工具VisualStudio2010。
Lua腳本語言介紹Lua是一個小巧的腳本語言。是巴西里約熱內盧天主教大學(PontificalCatholicUniversityofRiodeJaneiro)里的一個研究小組，由RobertoIerusalimschy、WaldemarCeles和LuizHenriquedeFigueiredo所組成并于1993年開發。其設計目的是為了嵌入應用程序中，從而為應用程序提供靈活的擴展和定制功能。Lua由標準C編寫而成，幾乎在所有操作系統和平臺上都可以編譯，運行。Lua并沒有提供強大的庫，這是由它的定位決定的。所以Lua不適合作為開發獨立應用程序的語言。
Lua腳本可以很容易的被C/C++代碼調用，也可以反過來調用C/C++的函數，這使得Lua在應用程序中可以被廣泛應用。不僅僅作為擴展腳本，也可以作為普通的配置文件，代替XML,ini等文件格式，并且更容易理解和維護。Lua由標準C編寫而成，代碼簡潔優美，幾乎在所有操作系統和平臺上都可以編譯，運行。一個完整的Lua解釋器不過200k，在目前所有腳本引擎中，Lua的速度是最快的。這一切都決定了Lua是作為嵌入式腳本的最佳選擇。
由于智能電能表測試條目眾多，所以利用了Lua腳本的靈活配置、高效率、可擴展性等特點在C++程序中直接嵌入運行。

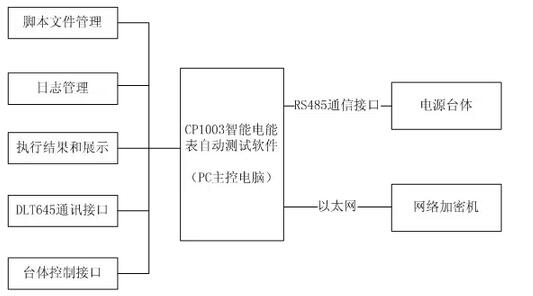

軟件架構CP1003自動測試軟件系統包括CP1003自動測試軟件、電源臺體、網絡加密機、RS485通信接口、以太網等組成。CP1003自動測試軟件的模塊如下分為以下幾個模塊：腳本文件加載和刷新，臺體型號選擇、DLT645通信接口、腳本文件在線編輯、腳本文件執行控制(執行、暫停、停止)、腳本執行界面展示、日志管理、腳本執行結果管理等。其中DLT645通信規約接口和臺體控制接口實現對電能表和臺體的通信和控制，腳本文件管理、日志管理、執行結果和展示模塊則主要用于測試人員的測試操作。軟件架構圖如下：
軟件模塊接口
腳本文件分別調用DLT645通信規約接口[4]和臺體控制接口實現對電能表和臺體的通信和控制。通信層首先要對串口、網口進行初始化，只有在通信通道暢通的情況下才能繼續通信指令操作。如果是DLT645通信接口則會通過RS485串口發送請求報文，當系統接受到信息之后需要根據配置信息，以及規約對收到的報文進行解析，然后進行展示，如果是臺體接口則會直接通過臺體的串口對臺體進行控制，比如升降源，設置讀取誤差，讀標準表等。
軟件界面和操作
圖2是正在運行的主界面，執行輸出會逐條展示任何測試人員想看到的腳本執行結果，雙擊左側腳本樹會會在當前腳本頁面中展示當前執行腳本的內容并可以在線編輯修改。如果某個腳本執行出現錯誤則會在左側腳本樹中對該腳本名稱進行飄紅，同時在右側的執行輸出會對具體任何測試人員判定出錯的語句進行飄紅，方便測試人員第一時間看到錯誤之處。
結束語
本自動化測試軟件使用目前主流的Lua腳本嵌入到C++程序中，使得測試靈活，可擴展，并且高效穩定，解決了目前人工測試量大繁瑣，效率低的缺點，提高了智能電表的測試效率、可靠性和靈活性，對于提高生產效率有著巨大的作用。
該軟件可以拓展適用到更多的應用場景，只需要搭配需要的封裝好的C++接口供腳本調用即可。
作者：
國電南瑞科技股份有限公司曹子濤，熊劍，王冠男，南瑞中天電力電子有限公司左勇，南瑞三能電力儀表(南京)有限公司張國勤。
