如今的時代，每個人都向往綠色，數據中心亦如此。

那么，綠色數據中心該從何做起呢?當然是?設計!所有好用的機房均從設計開始。

天津惠普自2007年起開展數據中心業務，業務范圍包括整個IT的咨詢，前期階段，設計階段，實施階段，施工驗證階段以及后期的運維階段，在中國已經做過近百個數據中心項目，對于數據中心的設計實施積累了大量的經驗。

今天，我們主要來講一下大型數據中心項目中所用到的新型綠色機房空調系統—頂置對流空調(Overhead Convection Cooling)。這項技術的制冷模式大大降低PUE值，改變了數據中心傳統觀念，美國雅虎某些數據中心采用此方式已經運行了9年多，PUE值可達1.3以下。我們設計過的兩個大型數據中心項目均采取這種設計，同時利用BIM技術及CFD技術對這種設備進行了技術支持。

首先，先對頂置對流空調做一個簡單的自我介紹。

頂置對流空調

Overhead Convection Cooling

頂置對流空調，顧名思義，其結構形式為將冷卻盤管頂置在服務器架上面，不需單獨設置風機，利用空氣的物理特性，冷熱空氣自然流動。該結構模式盤管末端冷凍水阻力很小，基本在2m水柱，可降低水泵揚程;同時這種冷卻設備沒有風機，與傳統精密空調相比，成功地將風機耗電降低至零這是降低PUE的關鍵所在。

為了讓大家更直觀的對比設備，我們將從以下4個方面剖析一下頂置對流冷卻單元與精密空調之間的差異。

基本參數如下：服務器進風溫度27℃，冷凍水供回水溫度15/21℃。

1節能

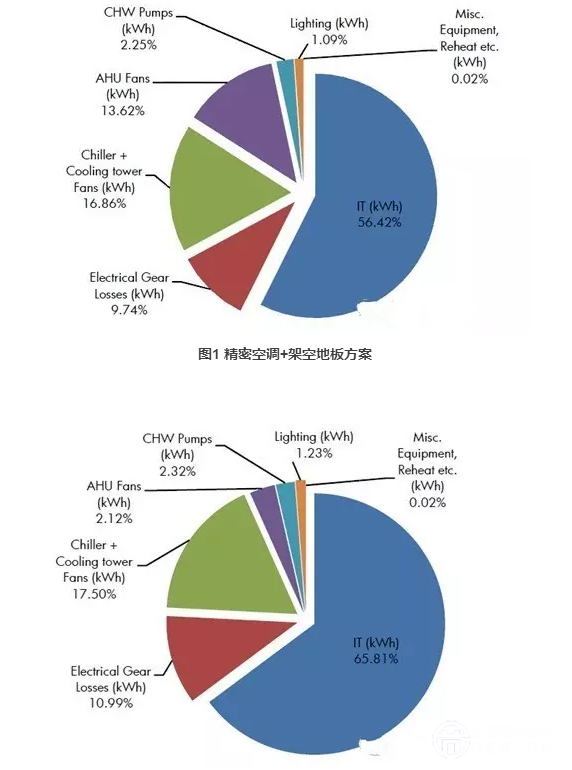

從節能方面來看，從下圖中可清晰的看出其優劣勢。圖2的頂置對流空調方案中由于采用了無風機的頂置對流末端，PUE減少12%~20%左右。

2氣流組織

從氣流組織來看，頂置對流空調采用自平衡，基本上消除再循環和旁路空氣，沒有室外空氣污染。筆者曾對其中一個機房進行CFD模擬，結果很理想。該數據中心目前已經投入運行，效果良好，據業主反饋，PUE達1.3以下。

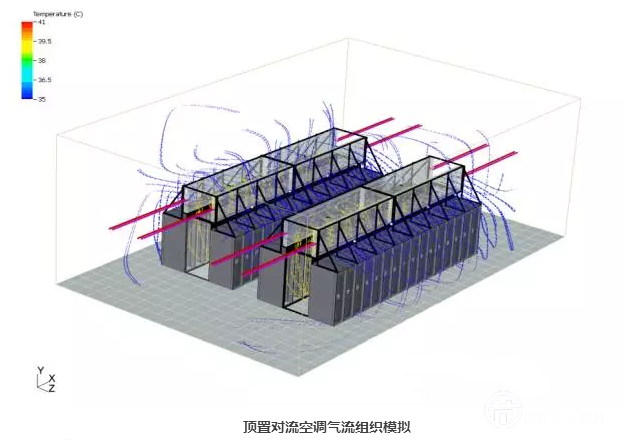

頂置對流空調氣流組織模擬

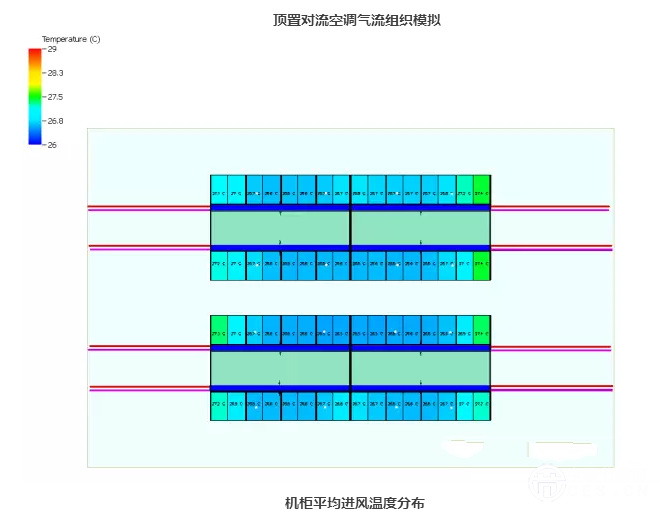

機柜平均進風溫度分布

3 可靠性

從可靠性方面考慮，頂置對流空調可不間斷維修盤管和閥門，沒有風機等易損的設備，系統組件減少，操作維護方便。

4成本

從成本方面考慮，頂置對流空調初投資較低，盤管造價比精密空調便宜很多，且該模式不需要架空地板及專用空調間，節省占地面積，可用來放置更多機柜。而且對于頂置對流冷卻模塊化，可按照IDC模式走，模塊化包括盤管，冷凍水管，溫控器，傳感器火災報警等，這些模塊工廠預制化安裝，實施快速部署，三四天時間可以布置一組模塊。

綜合以上幾點，頂置對流冷卻空調的特點就是更綠色，更高效，更節能，更低成本，如果您需要一個好用的數據中心，請務必在設計階段做出明智的選擇!
