近年來，隨著經濟生活水平的提高，消費者對供熱和制冷的要求越來越高，然而供熱和制冷的費用卻居高不下，供熱和制冷對環境產生的污染問題也日趨嚴重。為了更好的解決供熱和制冷過程中的環境問題，滿足節能減排需求，一種新的用能方式——多能互補漸成趨勢。
太陽能作為清潔可再生能源能源，在供熱和制冷過程中能更好的滿足節能減排需求,但也存在其缺陷：太陽能受地域、天氣的等影響較大，不能很好地滿足用能需求。因此，要更好的滿足消費者24小時用熱需求，太陽能與其他能源互補使用已成為一種必然趨勢。尤其是隨著太陽能應用領域的擴大，太陽能與其他能源互補更是必不可少。
一、國外多能互補發展與應用現狀
歐州可再生能源行動計劃規定，到2020年，歐盟27國最終能源消費的47％將用于供熱和制冷，其中42%是用于住宅領域，這主要是由于多數國家和地區地處溫帶和寒帶氣候區，對衛生熱水和采暖需求較大，熱水和采暖能耗占住宅全部能耗的2/3左右。另外，歐洲可再生能源行動計劃也規定，到2020年，21％供熱和制冷需求將由可再生加熱和冷卻技術實現，生物質能、熱泵（所有）、地熱能（所有）、太陽能熱利用將各占81%、2%、2%、6%的份額。但是到目前為止，可再生能源供熱和制冷技術只占歐洲供熱和制冷消耗的12%，歐洲要實現其2020年目標，還有很長的路要走。太陽能與其他能源互補應用是歐洲供熱和制冷的有效方式之一。
在歐洲，太陽能與其他能源結合使用的較多的是生物質能。丹麥在大型太陽能與生物質聯合應用方面取得了豐富的經驗，丹麥在1988年到2006年期間建成的所有太陽能供熱廠都是同生物質能聯合興建的，這種能源利用方式受到了丹麥政府的大力支持，最好的證明就是所有太陽能與生物質能聯合興建的供熱工廠都可以從政府得到補貼。丹麥1998年開始運行的4900平方米的Risk Ping項目和2001年開始運行的3575平方米的Rise項目(見圖1)都是太陽能與燃木屑鍋爐結合使用的項目。另外，瑞典在太陽能與生物質能結合方面經驗也較豐富，這從其1989年開始運行的5500平方米的Falkcnberg項目和2000年開始運行的10000平方米的Kung lv項目可以看出，這兩個項目都是太陽能與燃木屑鍋爐聯合供熱。

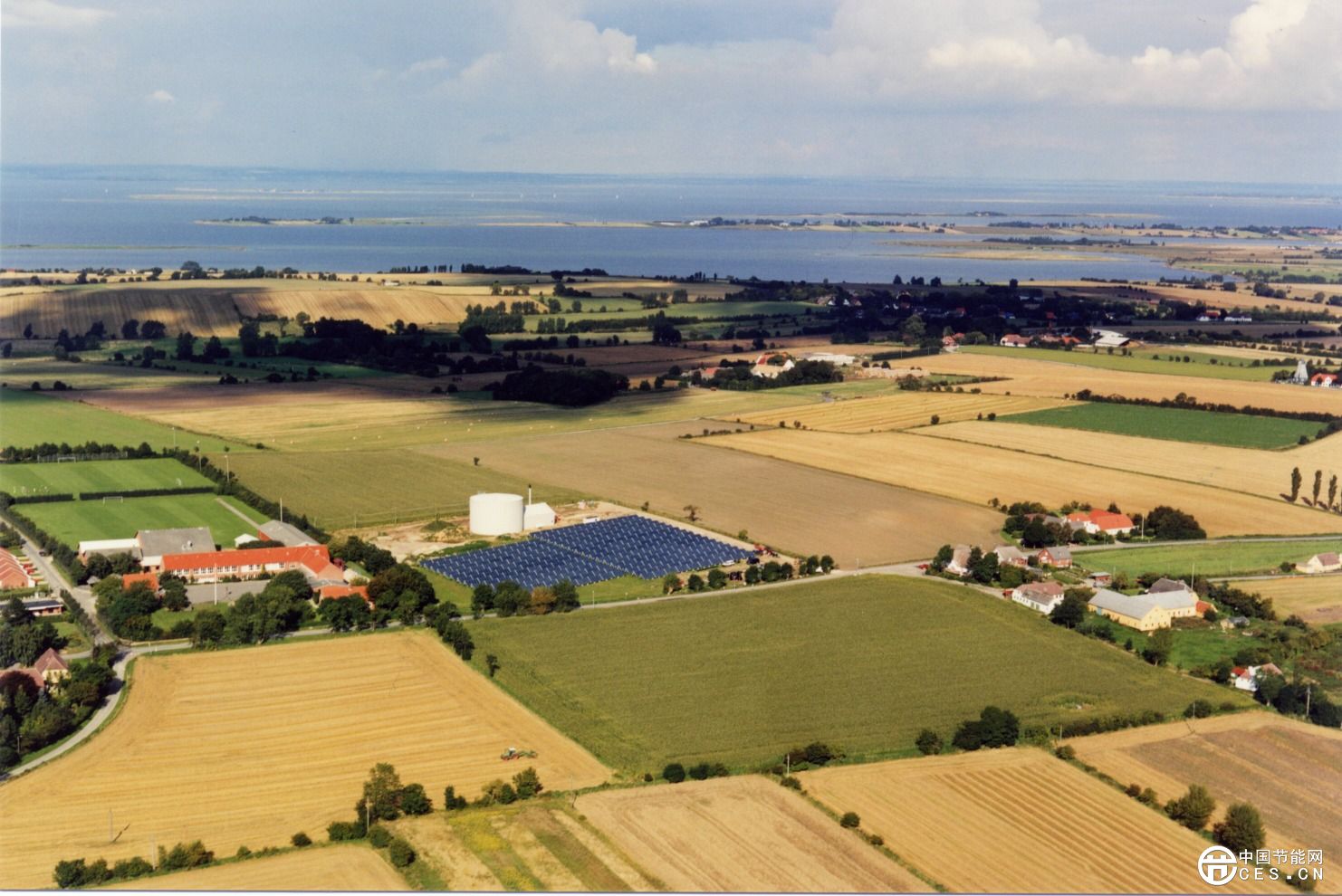

圖1 丹麥Rise太陽能+生物質能區域供熱項目
太陽能與燃氣互補系統是歐洲采暖比較普遍的方式之一。這主要是由于歐洲有長期使用燃氣的習慣，并且太陽能與熱泵系統受天氣影響較大。德國1996年開始運行4300平方米的Fricdrieh Shafen項目是其中比較典型的項目，項目由太陽能與燃氣鍋爐聯合供熱。
另外，太陽能與熱泵相結合系統也是歐洲采暖的方式之一，但應用并不普遍。由于在室外環境溫度較低時，采用氟碳類制冷劑的空氣源熱泵機組的制熱性能衰減情況明顯，因此家用熱泵系統目前主要在法國、德國和意大利安裝應用，其他國家和地區的安裝數量較少。而安裝的家用熱泵系統，80%左右的熱泵用于采暖或游泳池加熱，用于制取衛生熱水的機組約為20%。
與歐洲情況相似，美國、日本等由于國家成套供應的住宅用熱能系統（熱水和供暖）越來越多，出現了住宅能源系統的集成化應用和部品化的趨勢。
多能源組合系統的基本結構方案大致可分為兩類。一種是系統聯接外置型，管道外露安裝，布局比較松散，現場處理比較靈活，這種方案一般在設備間內使用，如地下室等；另一種是系統集中聯接型，幾乎所有的系統聯接部分都安裝在一個箱體內，包括循環泵、閥件等，包含控制系統和蓄熱水箱，布局緊湊，外形美觀，現場施工量少，是目前歐洲市場的主流產品。其中，嵌入式產品可以整體嵌入墻內，不占室內面積，在面積較小的住宅中應用優勢明顯。
多能源組合系統具備了供應住宅內全部熱能需求的功能。與多種末端協調運行是各企業重點解決的技術問題。在歐洲，生產家用暖通設備的大企業基本都已開發出具有各自技術特色的住宅能源整體解決方案。
德國菲斯曼（Viessmann）公司生產的Vitocal200-S分體式空氣源熱泵按照系統集成要求設計的，不僅具備常規空氣源熱泵的功能，還具備與其他熱源裝置（如太陽能集熱器和燃氣鍋爐等）聯動的物理接口和邏輯接口。該產品不僅能夠應對熱源裝置聯動造成的運行參數變化，更重要的是具備完善的保護措施，可以隔離其他熱源裝置運行狀態異常時產生的不良影響。
美國可持續設計和產品管理公司（SDPM）制造的氣候和諧系統在眾多的多能源集成系統中也具有一定代表性。這是一種模塊化的多能源集成住宅熱水系統，具有靈活滿足不同需求的快裝式模塊。其中，以燃氣采暖鍋爐為核心的熱源模塊可以根據用戶需求，具備多種功能，配備的標準接口可以方便地與空氣源熱泵、太陽能集熱器連接。
二、 我國多能互補發展與應用現狀
由于我國的太陽能熱水器最開始是在農村使用，市場也主要是在農村，主要用途是用于供熱水。與太陽能熱水系統互補使用的其他能源主要是電能。
但是，近幾年來，隨著太陽能熱利用技術進步，太陽能供熱系統開始走進城市，并且隨著太陽能應用領域工農業擴展以及南方采暖需求的日益加強，單獨使用太陽能已不能滿足用熱需求，太陽能與熱泵、燃氣、電、生物質能等能源互補使用也日益普遍。
一些大的太陽能熱利用行業除在太陽能熱利用產品方面保持穩定的投入外，在空氣源熱泵、燃氣鍋爐等輔助系統方面也投入了較大精力，如太陽雨、桑樂、四季沐歌、清華陽光等都專門成立空氣源熱泵研究部門，并有空氣源熱泵產品生產；桑普生產的燃氣鍋爐產品不僅能單獨使用，還能與太陽能熱水系統聯合起來使用，而皇明、力諾瑞特、華揚、萬和則都有專門的多能互補系統生產或者多能互補解決方案。一些配套企業，也都有多能互補相關產品生產，如邁能高科多能源集成搪瓷儲熱水箱、創意博、杰奧生產的控制系統，都適用于多能互補，而無錫新能源科技有限公司的太陽能循環泵站則為多能互補產品的生產提供了設計思路。
1.國內企業多能互補系統及解決方案
皇明：3G多能源融合采暖解決方案
皇明作為太陽能熱利用行業的領軍企業，實施了不少太陽能與其他能源相結合的工程案例，其毛主席紀念堂工程是迄今為止國內最大的U型管太陽能熱水項目。該項目由U型管太陽能集熱器、管路系統、換熱系統、水箱系統、水處理系統、遠程控制系統、變頻給水系統、防過熱系統和電鍋爐輔助加熱系統組成。該太陽能熱水工程每天生產熱水15噸，采用了3個水箱，并依次進行加熱，陽光不足時，只需加熱5噸水箱的水就可滿足用水需求，從而大大節約了電能。另外，皇明還實施了一些太陽能與沼氣相結合的工程項目。
在多能互補方案方面，皇明推出了3G多能源融合采暖解決方案，該方案由太陽能分體系統、燃氣熱水器、室內機、影屏等組成。承壓式太陽能采暖系統主要采用承壓集熱器及承壓水箱組成太陽能集熱系統，太陽能集熱系統集存太陽能熱量，然后將熱量傳遞到采暖末端進行采暖，太陽能不足時使用輔助能源配合進行采暖。該系統可提供35℃~95℃的熱能，且整個系統都是由控制系統智能控制。
力諾瑞特：太陽能熱泵·空氣能熱泵·一機多能能源中心
為了解決南方特別是長江流域七省二市的冬季采暖問題，近日，力諾瑞特與上海交通大學在上海聯合發布了一款“太陽能熱泵·空氣能熱泵·一機多能能源中心”產品。
由于采用了雙核換熱和Smart智能微感換熱技術，“一機多能能源中心”不僅可一年四季提供45℃以上的生活熱水、在夏季滿足空調制冷的需求，還可以在零下5℃以上的氣候條件下，高效制取35℃的熱水，實現室內18℃至22℃的采暖。雙核換熱技術是使用兩套換熱裝置，在冷熱水換熱上可以根據需求交替，一機多能具備5種工作模式，提供24小時不間斷熱源，滿足了對室內冬季采暖、夏季空調制冷、一年四季可給生活熱水水箱加熱等多種情況下的穩定換熱。而Smart智能微感換熱技術，則是采用立體式換熱末端，將主動換熱與被動的對流換熱相結合，通過適當增大換熱面積實現了小溫差、低流量、低噪音下的穩定散熱，同時最大限度利用熱源，告別“強吹風”式的采暖弊端，換熱均勻，使得空氣清新不干燥，大大增加了住宅的舒適性。
據悉，這種熱泵能源中心與燃氣類產品相比，節能率在20%以上，一家一戶一套6匹機系統就可以保證節能、舒適的需求。
華揚：“A·S地暖”系統
為應對新市場的供暖需求，華揚推出了新型三聯一體節能解決方案——“A.S地暖”系統，核心在于其合理采用空氣能、太陽能輔助系統運行，一體實現供暖、制冷、熱水三大需求，同時大大降低了能耗成本。
“A·S地暖”系統以“夏天中央空調制冷、冬天低溫均衡供暖、四季全天候中央生活熱水”為功能訴求，集“安全、節能、高效、智能”為一體，采用空氣能、太陽能有機融合技術，系統以太陽能熱利用優先為用能原則，確保最大限度利用免費的綠色能源。同時，“A·S地暖”系統具備中央空調制冷特點，夏天采暖模塊關閉，制冷模塊開啟。空調末端有明暗裝懸吊式、壁掛式、立柜式、落地式等多種可選產品，滿足各種建筑空間的需要，可實現分室控溫功能。24小時全天候熱水供應，且多點覆蓋，亦解決了家庭環境內熱水需求，既經濟環保又節省運行費用。
萬和：多能互補太陽能熱泵供熱系統
萬和是我國太陽能熱利用行業在多能互補做得較好的企業。萬和將太陽能熱水單元、熱泵熱水單元與燃氣熱水單元組合的供熱水系統集成化，開發出多能互補太陽能熱泵供熱系統，如：燃氣+太陽能、燃氣+熱泵、太陽能+熱泵、太陽能+熱泵+燃氣等新能源集中供熱系統。
萬和通過研究多能源互補技術、能源梯級利用技術、低溫高效供熱技術，利用中央智能控制系統，實現太陽能熱水單元、熱泵熱水單元和燃氣輔助加熱裝置的協同優化控制。萬和的太陽能熱泵供熱系統可單獨啟動這三種單元，或?qū)⑵渲袃煞N單元、三種單元同時啟動，優先利用太陽能、環境熱源，以燃氣為補充能源，實現節能、環保、健康、可持續供應熱水，解決了單一能源產品在家庭熱水供應中的使用局限，實現各種能源產品的優勢互補，最大限度地減少傳統能源的消耗，滿足高品質的生活熱水需求。同時，系統可全面滿足消費者任何時間,任何地域的更節能的沐浴和供熱需求。用戶可根據戶型特點及家庭人口數量、地域、氣候特點等因素，選擇相應的產品組合，可以最大限度地利用太陽能、空氣能等清潔能源。圖2為萬和太陽能＋空氣源熱泵一體機（燃氣輔助加熱）系列產品。

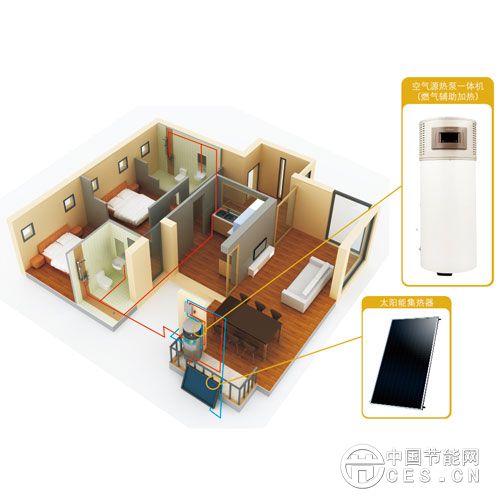

圖2萬和太陽能＋空氣源熱泵一體機（燃氣輔助加熱）系列產品
天普：太陽能制冷采暖熱水蓄能綜合解決方案
為了能更好地應用太陽能，實現太陽能的全年高效應用并降低綜合運營成本，天普集團開發了太陽能制冷采暖熱水蓄能綜合解決方案。該方案讓用戶夏季使用太陽能制冷，冬季使用太陽能采暖，四季使用太陽能熱水洗浴，多余熱量儲存起來以供陰雨天氣及冬季采暖使用，這樣的綜合解決方案為客戶解決了太陽能與用戶使用不匹配的矛盾，是解決用戶綜合需求的優化方案。使用該方案采暖，室內溫度可達18~25℃，制冷溫度可為16~18℃，熱水溫度可達45~80℃。并且整個系統集成設計，搭配輔助能源，通過專業軟件分析，設計人性化，同時整個系統智能化控制，全數據顯示，分戶計量，信息準確，有利于整個系統的高效運行。
其他：空氣源熱泵+太陽能熱利用系統+低溫熱水地面輻射供暖系統
空氣源熱泵+太陽能熱利用系統+低溫熱水地面輻射供暖系統是由北京市建設工程物資協會建筑采暖分會組織大專院校、科研設計單位、企業等11家單位共同承擔，歷時2年完成，是住建部的科技計劃項目。
這種新型組合系統中的低溫熱水地面輻射供暖，與散熱器必須輸入高溫熱水的情況不同。假如末端采用預制溝槽薄型水地暖系統，輸送熱水的溫度只需35℃即可。整個系統將空氣源熱泵鎖定在最佳工作狀態，即提供50℃以下的熱水，與高效地暖裝置組合，從而優化組合成新的建筑采暖系統，即低溫空氣源熱泵與高效地暖組合式建筑采暖系統。
如今，該系統已在北京、河北秦皇島、山東青島、上海、重慶和長沙等地的住宅、小型公共建筑項目中進行了重點測試。通過對住宅建筑不同供熱方式模擬計算及測試結果顯示，不同供熱方式的一次能源消耗量排序如下：燃煤熱電聯產供熱方式<低溫空氣源熱泵供熱方式<燃氣壁掛爐<大型燃煤鍋爐供熱方式<區域燃煤鍋爐供熱方式<直接電采暖供熱方式。
結合在華北地區北部課題示范項目測試結果，項目組的研究得出，凡達到50%節能設計標準的建筑，冬季采暖+生活熱水使用空氣源熱泵+太陽能的運行費用為每平方米14元～16元，使用空氣源熱泵的為每平方米18元～20元。
2.多能互補集成配套產品
隨著多能互補趨勢的不斷加強，一些集成配套產品也逐漸出現在市場上，目前，有些集成配套產品可以直接應用于多能互補方案中，但有些集成配套產品只能為多能互補集成產品研發提供設計思路。
邁能高科：多能源集成搪瓷儲熱水箱
邁能高科作為搪瓷內膽水箱生產企業，同時也是“趨勢設定者”，早早就抓住了多能互補發展趨勢，研制出了GMO多能源集成搪瓷儲熱水箱系列產品。GMO多能源搪瓷儲熱水箱將太陽能、空氣能、天然氣、電等多種能源方式組合使用，擁有太陽能、燃氣互補即熱系統，空氣能、燃氣互補即熱系統，太陽能、空氣能、燃氣多能源互補即熱系統等幾大多能源互補集成系統。
威遜：太陽能泵站
無錫威遜新能源科技有限公司（以下簡稱“威遜”）針對陽臺壁掛太陽能熱水器使用過程中循環效果不理想的情況研發了太陽能泵站。該泵站主要用于太陽能一次集熱循環系統，有利于實現太陽能儲熱水箱溫度的控制。循環泵站集多種功能原件為一體，同時起到安全、注/泄循環介質，溫度/壓力檢測的作用，循環管道含供水連接管道和回水連接管道兩路。目前。威遜生產的太陽能泵站主要供給太陽雨、桑普、五星、伯恩、華昇隆等。
雖然，目前威遜太陽能泵站不適宜多能互補應用，但這為我國多能互補應用在配套產品設計方面提供了思路。
創意博、杰奧：控制系統
多能互補作為未來的能源發展趨勢，對整個方案的精確控制必不可少。隨著太陽能熱利用行業的發展，太陽能控制系統技術也日漸進步，目前不少太陽能熱水工程項目中都應用了太陽能熱水工程控制系統。
在太陽能熱利用行業比較杰出的控制系統生產者有創意博和杰奧。創意博立志于做“太陽能工程控制器的領航者”，目前生產太陽能控制系統，并提供系統集成技術綜合解決方案，并進行數據中心遠程監管與在線維護。而杰奧則生產除了基于Wi-Fi物聯網的遠程監控系統，可以對整個系統進行遠程監控。
三、我國多能互補目前存在的問題
我國多能互補目前處于起步階段，在發展過程中主要存在以下問題：
1.在認識上存在誤區。有太陽能熱利用工程設計人員指出，所謂的互補和節能，不是一定要保證太陽能達到多少比率，而是整個系統的合理性設計，能源的充分利用。而我們國家很多系統都要求太陽能貢獻率達到70%以上才算節能，這是不科學的。歐洲的一些太陽能與其他能源互補項目，很多項目太陽能保證率都沒有達到70%，如前文提到的德國Friedrichshafen項目太陽能保證率只有47%。
2.能源搭配不合理。如太陽能與空氣源熱泵互補系統，通常情況下，都是太陽能作為主要熱源，空氣源熱泵作為輔助熱源，但是在一些大的工程項目中，很多設計人員利用招標方不懂太陽能熱利用這一點，在安裝中變成了以空氣源熱泵作為主要熱源，太陽能做為輔助能源。雖然用戶最終能用到熱水，但是在經濟效益和節能效益方面大打折扣。雖然市場上空氣源熱泵系統的價格比太陽能熱水系統價格要昂貴一些，但是在實際工程項目中，工程量越大，空氣源熱泵系統越便宜，因此，很多安裝方就大量安裝空氣源熱泵系統。但是用戶在使用過程中的費用比原來設計的費用要高很多。
3.系統使用效率不高。如太陽能與電輔助加熱系統，很多太陽能與電輔助加熱系統太陽能的使用效率都不高，更多的是用電進行輔助加熱。而太陽能與熱泵、燃氣、生物質能等相結合使用系統也存在相同的問題。
隨著供熱和制冷需求的進一步擴大，多能互補成為未來用能的趨勢之一。我國目前發展太陽能與其他能源互補使用雖然存在一定問題，但是我們相信，只要我們牢牢把握好這一趨勢，并為之不斷努力，未來太陽能與其他能源互補必將發展的更好，進一步為我國的節能減排做出貢獻。
