2014年中國國際紡機展暨ITMA亞洲展覽會的紡紗機械評析
2014年中國國際紡織機械展覽會暨ITMA亞洲展覽會（上海）已圓滿結束，這是亞洲地區最大的紡織機械展覽盛會。在歷屆展會上，紡紗機械一直是重點，參展廠商多、展出的裝備多。與前幾屆相比，這次國內外紡機制造商展出的紡紗機械（包括紡紗元器材）有明顯的進步。
當前我國紡紗企業面臨原料價格居高不下、成本不斷上升及招工難的多重壓力，企業領導意識到必須通過技術創新、設備升級、用“機械換人”少用工人來突破困境、求生存與發展。國內外紡機制造商也緊緊抓住我國紡紗企業的需求，圍繞提高裝備效率與紗線品質、節約用工、節能降耗及提高裝備可靠性與適紡性等方面，展示了最新技術裝備。據筆者現場參觀并與相關制造商交流與咨詢，感到這次展示的紡紗設備有四大亮點，現評析如下。
1 圍繞提高紡紗設備的生產效率，廣泛采用高速化與高效化技術
從展出的紡紗裝備分析：梳棉機高產，精梳機、細紗機高速，新型紡紗機高效尤為凸現。
1.1 梳棉機

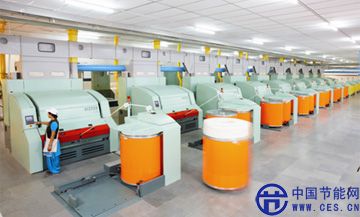

瑞士Rieter（立達）高性能梳棉機C 70
梳棉機有“紡紗心臟”之稱，是紡紗關鍵設備之一。展會上展出的梳棉機有10多臺，外商展出的有瑞士Rieter（立達）、德國Truetzschler（特呂茨勒）、英國克羅斯羅爾及印度朗維等公司生產的梳棉機，國產展出的有青島宏大、青島紡機、青島東佳及鄭州宏大等公司生產的梳棉機。其共同特點是單位產量比上屆有明顯提高。如立達C70型梳棉機，設計產量超過200kg/h，實際生產也在120kg/h；特呂茨勒TC8型與英國克羅斯羅爾MK7D型梳棉機，設計產量為140kg/h，實際生產能達到80～100kg/h。國產梳棉機，如青島宏大1211型與鄭州宏大1212型梳棉機，設計產量為100kg/h，實際生產在70～80kg/h之間，均比上屆展出提高30%以上。在提高梳棉機產量的同時，如何使纖維梳理損傷更少，國內外梳棉機制造廠商均采取了如下相應技術措施。
（1）加寬機幅，縮小錫林直徑，適應錫林高速運轉。如立達C70型、朗維CL-363型、青島東佳FA209型等均將機幅從1m加寬到1.5m，使梳理面積增加了50%?？肆_斯羅爾MK-7D型將錫林直徑從1.27m（50英寸）改為1.016m（40英寸），并相應采取了高速回轉吸震與動平衡技術，使錫林速度達到700～800r/min，極大地提高了梳理效能。
（2）采取抬高錫林、降低道夫位置等措施來擴大錫林梳理區。如特呂茨勒TC8型梳棉機擁有2.84m梳理孤長，是目前梳理弧長最長的機型；克羅斯羅爾MK-7D型梳棉機設計獨特的“A”字形機架也帶來更大的梳理區面積，占錫林圓周68.2%面積。國產青島宏大1211型梳棉機也采取抬高錫林、降低道夫位置等措施，使梳理區弧長也達到2.8m，比傳統梳棉機梳理區面積增加了74%，有效地提高了對纖維的分梳能力。
（3）加裝前后固定蓋板與棉網清潔器來增加梳理點，并可根據不同的使用原料來調節固定蓋板根數與隔距，優化工藝參數，改善梳理效果。
（4）立達C70型梳棉機采用了集成自動磨針系統，特呂茨勒TC8型梳機配置了梳棉隔距優化設定工具及在線棉結監控裝置等。這些新技術的采用使梳棉機在高速運轉時梳棉生條的質量能始終保持在好水平，實現了高產優質的目標。
由于梳棉機單機生產效率的提高，在相同產能條件下可減少設備配臺，以紡18.5tex紗為例，每萬錠配臺可從原來的10臺左右減少到目前的6～8臺，可相應減少設備廠房面積與噸條能耗，有利于加工成本的降低。
1.2 精梳機是生產高檔次純棉紗與混紡紗的關鍵設備
生產精梳紗是當前提高紗線質量與檔次的重要措施之一。這次展會上展出的精梳機臺數也較多。國外有瑞士立達、日本Toyata（豐田）、印度朗維等公司生產的精梳機，國內有山西經緯、宏基、貝斯特，江蘇凱宮，上海昊昌、一紡機，陜西恒鑫、寶成等公司生產的精梳機。與前兩屆相比其最大特點是運轉速度提高，單機產量增加。如豐田與特呂茨勒公司共同研發的TL12型高效精梳機，展會上演示速度高達600鉗次/min，棉條輸出速度超過270m/min，臺時產量達90kg，已超越立達公司E80型精梳機的速度與產量。同時該機裝有輸出棉條的自調勻整系統，可隨意調整工藝參數，使生產的精梳條質量始終處于最佳狀態。國內展出的多臺精梳機，由于采用了多項創新技術，如改進車頭傳動結構、優化鉗板運動機構、減輕鉗板組件重量及無痕搭接技術等，降低了往復運動時慣性力與慣性力矩，使高速運轉時機器振動小、噪音低、運轉平穩、可靠性好，為提高速度創造了條件。如昊昌公司生產的HC-500型精梳機，展會上演示速度達550鉗次/min，是國產精梳機速度最高的機型；江蘇凱宮展出的JSFA588型精梳機是吸收國外先進技術后自主創新的新一代精梳機，演示速度也超過500鉗次/min；上海一紡機展出的CJ66型精梳機是在原CJ60型機上改進設計后推出的新型精梳機，設計速度為480鉗次/min，演示速度為450鉗次/min，該機采用等距離梳理設計，錫林針排有90°與111°兩種，可根據品質要求選用，以保證梳理質量提高。
以上分析表明，國內制造的精梳機在技術先進性與生產效率等方面均有很大提高，與國外精梳機的差距逐步縮小，價格只有進口機的1/2～1/3，具有良好的性價比，可作為企業技術改造優選的機型。
由于精梳機的單機生產效率提高，在一定產能下精梳機配臺也可減少。據分析，采用國外立達與豐田的精梳機，每臺日產精梳條均可達到2t，每套精梳機（6臺）可供2萬錠生產18.5～14.8tex精梳紗。國產精梳機每臺日產量也可達到1.5t以上精梳條，可供1.5萬錠以上生產精梳紗，且兩者生產的精梳條質量差異很小。
1.3 并條機與粗紗機也正在向高速化方向發展
為了提高并條機的輸出速度，國外廠商均采用單眼并條技術，如立達RSB-D45型并條機設計速度為1100m/min，實際運行速度可達700～800m/min；國內沈陽宏大、天門紡機、陜西寶成等并條機制造廠，在消化吸收國外先進技術基礎上，在展會上也分別展出多款單眼并條機，設計最高速度為800m/min，實際運行速度達到了600m/min，比傳統的雙眼并條機速度提高了50%。
粗紗機由于普遍采用多電機驅動技術取代原來的錐形輪（又稱鐵砲）皮帶傳動，不但提高了各部件（錠子、錠葉、羅拉）運轉的同步性，也為提高速度創造了條件。設計錠子速度為1500r/min，實際運行錠子速度可達1200～1300r/min，比原來機械傳動粗紗機的錠子速度提高了200～300r/min。此外粗紗機也仿效細紗機增加了每臺設備的錠數，從原來的120錠（標準）增加到150錠以上，最長有192錠，設備生產效率提高，每萬錠粗紗機配臺可從3臺減少為2臺。
1.4 細紗機是展出臺數最多的機器
國外有立達、德國Zinser（青澤）、豐田及朗維等公司；國內展出的廠家更多，有山西經緯、宏基、貝斯特，江蘇馬佐里、同和，上海二紡機及浙江凱靈紡機等公司。有的企業同時展出2～3臺用途不同的細紗機。從展出的細紗機分析，除都配置集體自動落紗與緊密紡裝置外，其顯著特點是向高速化與多錠化發展。

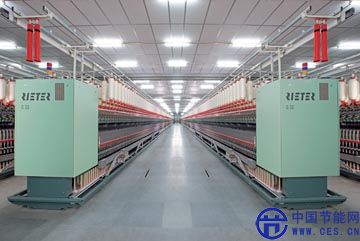

Rieter（立達）環錠細紗機G 32
（1）高速化
高速化是細紗機提高生產效率的標志。國外細紗機設計速度均是25000r/min，實際運行速均超過20000r/min。國內細紗機近幾年來在提高速度上也有長足的進步，實際運行速度已接近國外細紗機。如江蘇東臺馬佐里公司DTM-149型細紗機設計速度也是25000r/min，演示品種為T/C 65/35 50S緊密紡紗，平均速度達到23216 r/min；山西經緯紡機JWF1566型細紗機，設計最高速度25000r/min，演示速度也超過20000r/min；浙江凱靈紡機JZ1618型細紗機，演示品種為純棉40S紗，速度達到23000r/min；上海二紡機EJM198型1820錠超長細紗機，演示品種為50S純棉紗，速度也達19000 r/min以上。
（2）多錠化
由于細紗機集體自動落紗技術的推廣應用，多錠化可以提高裝備的生產效率，是發展的必然趨勢，這次展出細紗機安裝的錠數已從上屆的1008～1200錠/臺，增加到1600～1900錠/臺，據對展出部分的細紗機統計如下：立達G32型1632錠數/臺，青澤351/72型1680/1920錠數/臺，朗維LR9型1824錠數/臺，豐田RX300型1824錠數/臺，上海二紡機EJM198型1820錠數/臺。
從展出細紗機初步分析，環錠細紗機實現高速化與多錠化采取的主要技術措施有以下幾點：提高制造加工精度增加機架數量、采用整節分段裝箱技術減少安裝誤差；采用高速錠子并與小直徑（36～38mm）鋼領配套，由于紡紗張力減少有利于速度提高；紡紗全過程采用變頻調速技術，使大、中、小紗紡紗張力趨于一致，降低紡紗斷頭率；采取車頭、車尾雙向驅動中間聯接傳動，牽伸羅拉與鋼領板升降均采用電機單獨傳動，降低傳動阻力適應高速生產。
1.5 轉杯紡紗機與噴氣渦流紡紗機的顯著特點是高速高效
（1）轉杯紡紗機
立達全自動轉杯紡紗機R 60
瑞士立達公司與德國Schlafhorst（賜來福）公司展出的R60型與Autocoro8型全自動轉杯紡紗機，由于采用小直徑紡杯（26～28mm），運行速度進一步提高。R60型采用空氣軸承傳動紡機設計，紡杯最高速度為17.5萬r/min，紡32S紗實際運行速度在15萬r/min左右。Autocoro8型由于采用單錠直接驅動，設計紡杯最高速度為20萬r/min，展會上紡30S紗，紡杯速度為14.5萬r/min，引紗速度達到230m/min以上。每臺設備紡杯數R60型從原540頭增加到600頭，Autocoro8型從原480頭增加到552頭，使單機生產效率提高了15%以上。此外立達公司與賜來福公司在這次展會上還推出了兩臺最新型半自動轉杯紡紗機。立達R35型每臺可配460個紡杯，紡杯最高速度12萬r/min，比原來R923型生產效率提高15%～20%。賜來福BD-6型每臺可配480個紡杯，并把全自動轉杯紡紗機上許多關鍵技術移植到BD-6型半自動轉杯紡紗機上，提升了設備的先進性，尤其是采用數字化接頭技術，使接頭處的強力達到全自動紡紗機水平；設計紡杯最高速度12萬r/min，展會上演示紡純棉10S紗，紡杯速度為10.5萬r/min，引紗速度超過200m/min，充分顯現其高速優質的特性。
這次展會上國產轉杯紡紗機也顯示出許多新亮點，浙江日發公司推出了一臺S40型全自動轉杯紡紗機，紡純棉36S紗時，用36mm紡杯，速度達到13萬r/min，自動接頭技術已接近國外同機型水平。展出半自動轉杯紡紗機有山西經緯、宏基，上海淳瑞，浙江泰坦、精功等企業。其共同特點是機器紡杯頭數增加、速度提高，設計紡杯速度為12萬r/min，實際運行速度紡30S細號紗時均已突破10萬r/min大關，達到10.5萬～11萬r/min。每臺機器安裝紡杯數，上海淳瑞E480型為420個，山西恒新1612型為400個，精功JGR231型也是400個。此外，機器均可配電子清紗器與自動上蠟裝置供用戶選配。
（2）渦流紡紗機
渦流紡紗機是目前眾多紡紗設備中速度最快、生產效率最高的一種新型紡紗設備。這次展會上村田公司與立達公司展出的渦流紡紗機又有新的亮點。
村田公司展出的870型機型比原來861型速度更快、錠數更多，設計速度從450m/min提高到500m/min，錠數從80錠增加到96錠，使單機生產效率提高近30%。展會上870型渦流紡紗機演示速度紡30S粘纖紗達到500m/min，效率仍在95%以上。立達公司展出的J20噴氣紡紗機系雙面機，每臺有120個紡紗錠。據了解該公司正在開發200個紡紗錠的噴氣紡設備，該機設計速度為450m/min，實際運行速度在420m/min左右。如正常生產速度能達到400m/min，則每錠的產量是環錠紡的20倍，用4～5臺870型或4臺J20型設備，就可達到環錠紡1萬錠的生產能力。故高速度與高效率是渦流紡的最大優勢。
此外這次展會上江蘇華芳科技公司也展出了HFW80型噴氣渦流紡紗機，具有多項發明專利與知識產權，設計速度為230～450m/min，實際演示速度紡純粘纖30S紗為410m/min，效率達到97%。設備價格是進口機器的2/3，如批量生產后可作為企業選用取代進口。
