外墻干掛包括無龍骨外墻干掛和有龍骨外墻干掛，它們采用專用的金屬錨固件，將保溫裝飾復合板與幕墻連接，或激昂保溫層復合在主體結構上，再外掛無保溫功能的裝飾板。外墻干掛保溫裝飾復合板保溫系統施工技術是無濕法作業，現場施工受環境溫度影響小。



      無龍骨外墻干掛系統適用于有實體墻體，不宜用于框架填充輕骨料混凝土砌塊墻體，有龍骨干掛系統適用無實體墻的鋼結構、混凝土框架結構。

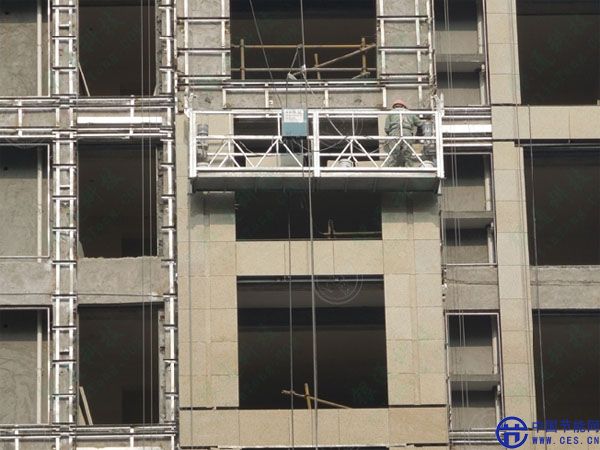

外墻干掛石材



      無龍骨外墻干掛施工技術工藝流程與基本要求



      1.無龍骨干掛施工技術工藝流程：清理和處理基面→掛線和分格化線→錨固保溫板→拼縫填充和打膠→清理表面→檢查、交付使用。



      2.施工基本要求：基面要求必須平整密實，無空鼓等不良現象。選用與保溫板性質對應的膨脹螺栓錨固，膨脹螺栓直徑、中距視板材尺寸及風荷載確定，扣件型號、強度及結合方法根據保溫板型號選用。



      調節保溫板計入深度并控制平整度（螺栓空隙和彈簧墊片可用其他板材填充），螺栓錨固深度≥25㎜，單只拉拔強度≥600N，只數和分布視抗風壓設計而定。



      該體系適用于混凝土剪力墻、實心磚砌體，用于其他類型的墻體時，應經過可靠性驗證。



      有龍骨外墻干掛施工技術工藝流程與基本要求



      1.有龍骨干掛施工技術工藝流程：預埋或現場錨固角鋼→安裝龍骨架→安裝保溫板→泡沫填充和打膠→清理表面→檢查、交付使用。



      2.施工基本要求：采用專用掛件將保溫裝飾復合板固定在受力明確的龍骨上。



      龍骨應采用熱鍍鋅型剛、耐候鋼或其他具有足夠安全性與耐久性的材料：連接件應采用熱鍍鋅鋼件或不銹鋼件。與保溫板飾面層接觸處的金屬材料應采用防腐處理（如穿過保溫板飾面層、安裝于基層上的設備或管道，以及連接件等）。



      龍骨尺寸、中距及錨固方法應根據風荷載的大小、基層墻體的構成及保溫裝飾復合板的尺寸確定。

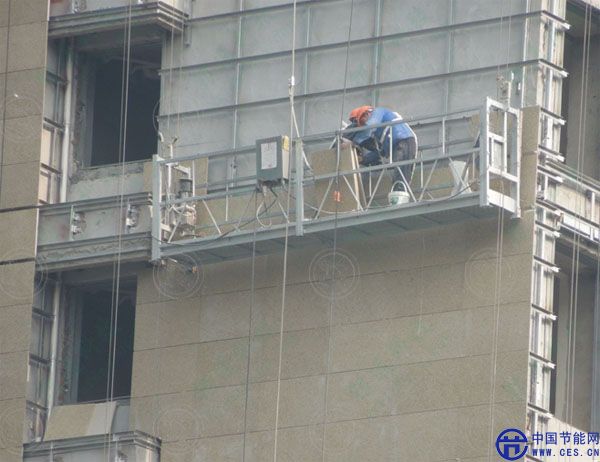

干掛石材



      該體系可用于框架填充輕骨料混凝土砌塊墻體，主龍骨應錨固與框架梁、柱，并應經過抗震、抗負風壓計算（類似于幕墻龍骨計算）確定龍骨斷面尺寸大小、中距、錨固點距離和錨固做法。



      （1）出掉基層的空鼓及厚度大于3㎜的附著物，采用水泥砂漿整體找平。龍骨安裝采用自下而上的順序安裝，用吊線保證龍骨的立面平整度偏差不超過5㎜。龍骨安裝固定后應進行隱蔽工程檢查驗收。



      （2）掛件與龍骨的連接應為便于調整保溫板的空間位置、表面平整度的可調連接方式；掛件與龍骨的固定應為便于施工并確保掛件長期不松動的連接方式。



      （3）保溫板的構造應便于其與掛件安裝連接，且符合板與掛件應形成最終不可改變位置的固定方式；復合板與掛件之間的連接應為飾面層與掛件連接，而不是保溫層與掛件直接連接。



      （4）收口、拐角、窗口、陽臺、女兒墻、變形縫等特殊部位的安裝應符合設計要求。平屋面女兒墻壓頂不安裝復合板時，立面復合板與女兒墻連接端面應用耐候密封膠密封，不得留有滲水缺陷。保溫裝飾復合板的接縫處應密封處理，形成密封系統。
