分室定位反吹袋式除塵器是我國自主研發的新型外濾式分室反吹袋式除塵技術。該技術于2002年開始投入實踐應用.針對實踐應用，2010年以后，有關研發人員總結經驗教訓，從更合理的“微壓反吹清灰”機理出發，優化該技術。完善后的該技術保留外濾反吹清灰特色，優化回轉清灰機構，更好地實現離線清灰;將原來的濾袋緊繃在袋籠上改為濾袋與袋籠間隙配合，取消原有沉重的袋底定位裝置，保證濾袋的彈性變形;研制新式清灰機構，實現清灰點數、位置自由選擇，清灰時間可調;并對除塵器氣流分布，袋室布置，濾袋型式等技術環節做了改進。

之后該除塵技術在山西漳山2X600MW燃煤機組及內蒙京泰、廣東湛江、山西陽光、上海吳涇等多臺300MW燃煤機組成功應用，表現出高過濾精度(出口粉塵濃度低于15mg/Nm3)、低運行阻力(滿負荷除塵器本體阻力600-1000Pa)，濾袋壽命長(5年以上)等技術優勢。

分室定位反吹袋式除塵器過濾-清灰工作流程

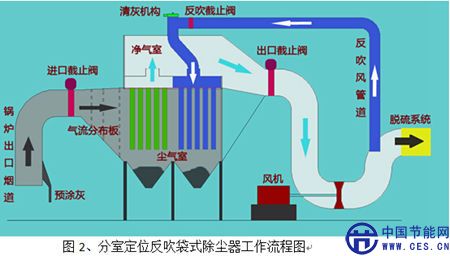

如圖2所示，該除塵器過濾時，含塵氣體從濾袋外表面流向?yàn)V袋內，再通過袋口、袋室口流經凈氣室，進入引風機，粉塵被過濾隔離在濾袋外表面形成粉塵層。當粉塵層達到一定厚度，除塵器阻力增高到設定值(800Pa或1000Pa)，除塵器啟動回轉反吹清灰機構。

清灰狀態時，回轉反吹機構下端做圓周運動，到達某袋室口后暫停，回轉機構上端連接引風機出口，靠引風機出口與塵氣室之間壓差(約3000Pa)形成反吹氣流，并持續4-30秒鐘。反吹氣流從濾袋口進入濾袋，濾袋受內部正壓而鼓脹，氣流透過濾袋流向?yàn)V袋外，對濾袋外表面的粉塵層形成氣化，在濾袋鼓脹和氣流氣化的共同作用下，粉塵層剝落，沉降到灰斗，完成清灰過程。一個袋室清灰完成后，回轉機構繼續旋轉到下一個袋室口，重復上述操作，直到所有袋室都完成清灰。

濾袋外粉塵層受力分析

分室定位反吹袋式除塵器采用微壓反吹清灰技術。不同于傳統脈沖袋式除塵器采用高壓氣流鼓動濾袋產生較大的反向加速度以實現濾袋與粉塵層剝離，微壓反吹清灰技術是以微壓氣流氣化粉塵層，削弱粉塵層間的粘聚力，靠粉塵自身重力沉降清灰。這種清灰方式，保留與濾袋接觸的粉塵初層，清除外圍粉塵層。

當前脈沖袋式除塵器是袋式除塵領域主流技術，學界多是依照脈沖清灰機理來理解、分析其他各種清灰方式的。脈沖清灰機理是以爆破模式為理論原型，注重清灰過程中氣流最大壓力，最大反向加速度，壓力上升時間等指標。由于反吹清灰氣流壓力較低，清灰過程無反向加速度產生，一般被認為是清灰效果不佳的弱清灰。

燃煤電廠粉煤灰是一種干粉土。實踐觀察表明，反吹清灰時，多是大片塵塊以滑落形式脫離濾袋，相比爆破運動，更類似一種滑坡運動。下面從力學角度，對于除塵器過濾—清灰過程進行分析。

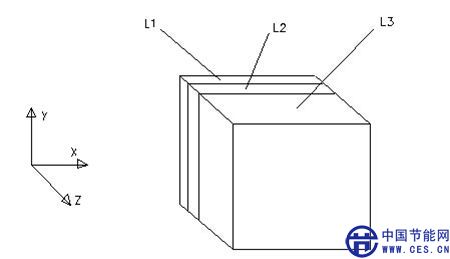

考慮到清灰過程并不是清落濾料外表面的全部粉塵，需保持一定的粉塵初層，以保證清灰后過濾精度。在受力分析模型中，可區分為L(zhǎng)1濾袋、L2粉塵初層、L3外圍粉塵層，主要針對粉塵初層與外圍粉塵層之間的受力進行分析;同時考慮到實際清灰時，粉塵多是以塵塊形式滑落，受力分析模型中，可將外圍粉塵層、粉塵初層都假設為具一定厚度的薄片。模型如圖3所示。

在實際工況下，由于除塵器的運行參數在一定范圍內波動，為了便于量化分析，各參數(單位面積)取定值如下：

(1)濾袋內外表面(含粉塵層)壓力差1000Pa，

(2)濾袋外粉塵層質量：2kg/m2，其中粉塵初層0.2kg/m2，

(3)粉煤灰的安息角為25度，對應的內摩擦系數為：tg25。=0.466，

(4)粉煤灰粘聚強度為80Pa，

(5)反吹氣流壓力(以反吹時，濾袋內部與塵氣室的壓差計)：2000Pa，

(6)反吹氣流維持時間：14秒，

(7)濾袋按表層過濾設計，濾袋與袋籠保持一定間隙，

在過濾過程中，濾袋、粉塵初層、外圍粉塵層在X方向基本不受力;在Y方向，外圍粉塵層負方向受重力G3，正方向受來自粉塵初層的抗剪力Fkj3，粉塵初層負方向受自身重力G2，和來自外圍粉塵層的剪切力Fkj3，其大小等于G3，在正方向受來自濾袋的抗剪力Fkj2。

由土力學中庫倫抗剪強度公式知，抗剪力由摩擦力和粘聚力組成，過濾過程，由于氣流壓力Fqy較大(1000Pa)，其產生的摩擦力(466Pa)足以抵消粉塵初層和外圍粉塵層的重力(19.6Pa)，粉塵層不會因粉塵重力而發生滑落。

在Z方向：外圍粉塵層受負方向的氣流壓力Fqy，和正方向的粉塵初層的支撐力N，過濾狀態時支撐力等于氣流壓力;粉塵初層受力狀況等同外圍粉塵層。

反吹清灰過程：

微壓反吹清灰技術要點是：分室離線，彈性濾袋，微壓反吹。在反吹清灰過程，由這三個技術要點引起的粉塵初層和外圍粉塵層產生的受力變化分析如下，

1、 分室離線

反吹過程，清灰機構罩在袋室口部，隔絕塵氣室到凈氣室的氣流，此分室內的多條濾袋不再過濾處于離線狀態。

離線時，Z負方向的氣流壓力Fgy=0。雖然氣流壓力消失，考慮粉塵的土力學特性，原有壓力會有一定的應力殘余，也即是濾袋、粉塵初層與外圍粉塵層間的抗剪力此時仍大于正常粘聚力。即使不考慮此部分殘余應力，粉塵初層和外圍粉塵層間粘聚強度為80Pa，尚能抵消其重力17.64Pa，維持掛灰。

2、 彈性濾袋

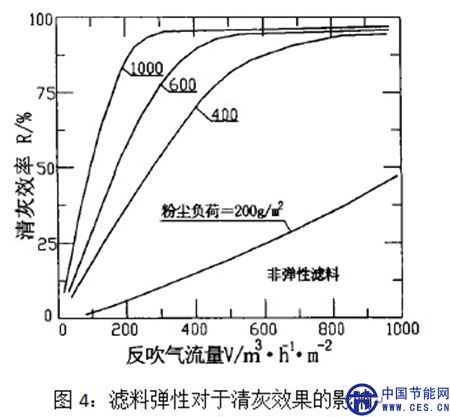

濾袋過濾清灰過程是否發生形變是區別“靜態清灰”和“微壓反吹清灰”的關鍵，有文獻表明，彈性濾料較剛性濾料有著更好的清灰效果，如圖4所示，但其原因尚缺乏分析。

清灰時，反吹氣流進入濾袋，在Z正方向，濾袋因受反吹氣流的正壓力(2000Pa)而發生鼓脹，鼓脹到一定程度后，由于濾袋自身的彈性，其變形產生的拉力抵消了反吹氣流壓力，濾袋停止鼓脹。對于脈沖清灰，濾袋在自身拉力下產生反向加速度而馬上收縮，而微壓反吹清灰基本不產生反向加速度，濾袋鼓脹到位后穩定維持14秒鐘，當反吹結束后才在過濾氣流壓力下收縮。

由于濾袋為閉合圓環，濾袋在Z方向的膨脹，會對附在其上的粉塵層形成X正負方向的剪切力。由土力學可知，干粉土組成的粉塵層只存在抗剪強度，不存在抗拉強度，在X方向的剪切力作用下，粉塵層會在圓周向發生多處斷裂，外圍粉塵層與粉塵初層間還會發生X方向的剪切錯位，致使原有粉塵層結構變化，殘余應力被消除，抗剪強度下降，有利于外圍粉塵層的剝離。

3、 微壓反吹

隨著濾袋鼓脹，反吹氣流透過濾袋進入到粉塵層并維持14秒鐘，在粉塵初層、外圍粉塵層間發生氣化，粉塵結構變得松散。粉塵間的粘聚力屬于范德華力，與顆粒距離的4-7次方成反比。粉塵受氣化作用，如其顆粒距離增加一倍，粉塵層間的粘聚強度將從原有的80Pa降為5pa，低于Y負方向的外圍粉塵層重力(17.64N/m2)，外圍粉塵層靠自重即可自然滑落，實現清灰。

微壓反吹清灰機理探討

我們對濾袋外粉塵層在過濾-清灰過程作受力分析后，對微壓反吹清灰機理會有更深入的理解：

1、依據過濾機理，實現袋式除塵器高效過濾的是粉塵初層。如果清灰過程破壞了粉塵初層，濾袋過濾精度會受到影響。為了保證穩定達標，袋式除塵器清灰時要保留一定量的粉塵初層，而盡量清除外圍粉塵層。傳統的慣性清灰理論，靠破壞粉塵層與濾袋之間粘附力來實現清灰，不利于粉塵初層的保護，在生產實踐時常出現清灰后，粉塵濃度高排現象。

2、依據受力分析，具有重力的外圍粉塵層在過濾過程能附在粉塵初層上不沉降，是受到粘附力的作用，這個粘附力是由氣流壓力產生的摩擦力和粉塵自身的粘聚力共同組成的抗剪力，其方向與重力方向相反，與清灰剝離面平行。之前的清灰機理研究中，都將此粘附力理解為垂直于剝離面的抗拉力，在清灰過程中需反向加速度來克服此粘附力。而依據土力學知識，粉煤灰組成的粉塵層之間并不存在垂直于剝離面的粘附力，清灰反向加速度大小對清灰效果無明顯影響。

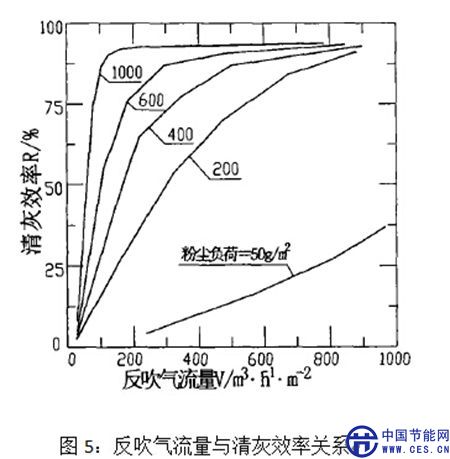

3、之前有清灰理論研究認為，將塵粒從纖維上吹落的氣流速度至少需要10-20m/s。但是又有研究表明，當粉塵負荷在1000g/m2時，反吹風速在2-3m/min，即可獲得很好的清灰效率，如圖5所示。兩種說法表面看相互矛盾。

由上述清灰過程分析知，反吹風并不需要吹落附著在纖維上的粉塵初層，也不需要吹落外圍粉塵層，只要能夠進入到粉塵層間，形成粉塵層氣化，削弱粉塵層粘聚力，外圍粉塵層即可靠自身重力實現有效清灰。

4、原有靜態清灰理論認為，“如果濾袋被袋籠張緊拉直后，在過濾過程中，粉塵會大量自行滑落”。受力分析可以發現，在過濾過程，因氣流壓力作用，粉塵層會受到較大的摩擦力(500Pa)，這個摩擦力遠大于粉塵重力(19.6N/m2)，所以濾袋是否被張緊拉直，粉塵層的重力都不足以使其會自動滑落，濾袋是否拉直與粉塵自行滑落的相關性得不到理論支持。

5、原有靜態清灰理論強調“濾袋被袋籠張緊，清灰過程濾袋保持靜止”。粉煤灰可視為干粉土，屬于彈塑性材料，具備微弱的水硬膠合性能，很好的強度靈敏性。在過濾過程，由于氣壓的作用，粉塵層會被壓實，加之水氣的作用，會形成一定的結構，使其抗剪強度增強。即使之后轉為離線狀態，此強度仍然保持。不過粉塵層結構如發生變化，此殘余強度立刻消除。彈性濾料可以通過清灰變形來消除粉塵層殘余應力，使得粉塵更易被清除。但濾袋如不變形，粉塵層殘余應力難于得到消除，反吹清灰的難度大大加大，這是之前靜態清灰項目清灰不佳的主要原因。

結論

經了解，脈沖除塵器清灰機理是基于瀝青渣等粘性物質作為粉塵成分實驗而建立的，該理論認為存在垂直于剝離面的粉塵粘附力，因而需要垂直于剝離面的反向加速度來破壞此粘附力，反向加速度的大小影響著粉塵的剝離效果，但這一理論并不適用于粉煤灰等干粉土的清灰過程。

本文依據土力學原理建立濾袋外粉塵層受力模型。粉煤灰等干粉土類物質雖然也存在粘附力，但是此粘附力表現為平行與剝離面的抗剪力，而非垂直于剝離面的抗拉力。這一粉塵性質的變化，導致用原有脈沖清灰理論評價反吹清灰時出現偏差。

本文依據粉煤灰特性重新對反吹清灰過程作力學分析，對微壓反吹清灰過程中的分室離線、彈性濾袋、微壓反吹三個要素對于清灰的貢獻進行分析，探討清灰機理，希望分析結果可供日后袋式除塵器設計、研發參考。
