北京仟億達科技股份有限公司簡稱仟億達，是以節能減排、新能源利用、能源循環利用技術為基礎，集設計、研發、安裝與工程總承包為一體的高新技術企業。以合同能源管理模式專業做余熱發電項目、高低壓變頻器節能改造、永磁調速節能改造、高效電機節能改造、高效節能水泵等節能產品技術及運營管理。

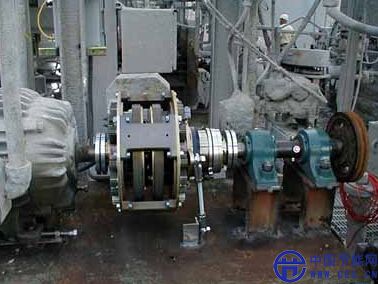

1、仟億達永磁調速節能改造由四個部件組成：
1)永磁轉子：鑲有永磁體的鋁盤，與負載軸連接;
2)導體轉子：導磁體盤，與電機軸連接;
3)氣隙執行機構：調整磁盤與導磁盤之間氣隙的機構;
4)轉軸連接殼與緊縮盤：以緊縮盤裝置與電機及負載軸連結。
2淮滬煤電公司田集發電廠2號機A凝泵永磁改造情況
2、仟億達永磁調速節能改造改造方案
2.1采用的永磁調速設備
某煤電公司發電廠2號機A凝泵永磁調速設備的改造采用從仟億達引進的永磁調速設備。通過永磁轉子和另一端導體轉子相互作用產生轉距，同時通過智能電動執行器調節氣隙大小實現電機和凝結水泵之間的轉距控制，從而實現凝結水泵的速度調節。
2.2增加設備
為保證永磁調速系統工作的可靠性，此次仟億達永磁調速改造采用的是水冷型永磁調速器，需要加裝一套冷卻水設備。根據實際情況，我們采用了閉式循環水作為冷卻水源。閉式水進水母管來水通過濾網凈化進入凝泵永磁調節器進行冷卻后，進入專用的回收水箱，再通過永磁冷卻水泵回到閉式水回水母管。
2.3通過改造試驗后的控制策略
2.2.1控制思路
控制思路為凝泵永磁裝置調節除氧器水位，原來的除氧器水位調節閥控制凝結水壓力，實現最小節流損失，提高凝泵工作效率。
2.2.2機組負荷對應凝泵永磁執行機構的開度函數
2.2.3控制系統的切換
控制系統可以實現手動/自動無擾切換，當凝泵永磁裝置冷卻水壓力低壓0.4MPa、冷卻水流量低于6t/h、冷卻水出水溫度大于70℃、執行機構指令和反饋偏差大、冷卻水壓力除氧器水位以及執行機構指令反饋出現品質壞值時，邏輯將會強制切到人工控制。在除氧器水位高II值報警時將閉鎖執行機構指令增加，除氧器水位低II值報警或凝泵出口壓力低于1.2MPa時將閉鎖執行機構指令減小。
2.2.4除氧器水位主副調節閥控制
在凝結水泵A單泵運行時除氧器水位主調節閥自動控制凝結水泵出口凝結水壓力，此壓力設定值是一個負荷變參數函數，函數曲線如下表2。在低負荷時凝結水壓力達不到設定值通過PID調整主調節閥的開度來調節凝結水壓力，負荷增加凝泵永磁指令增大，主調節閥會盡可能開到最大，此時副調節閥處于關閉狀態，在機組負荷高于520MW時，副調節閥將會逐步打開直到負荷540MW全開，最終主副調門都全部打開。
3結論
仟億達永磁調速節能改造成功的解決了旋轉負載系統中的對中、軟啟動、減震、調速及過載保護等問題。尤其是其不產生高次諧波且低速下不造成電機發熱的優良調速特性更使其成為風機及泵類設備節能技術改造的首選。永磁調速器的安裝方式簡單，工程量小，它是安裝在電機與負載之間的位置。為了安裝永磁調速驅動器，只需在電機與負載之間預留適當空間，并將永磁調速驅動器安裝于電機和負載之間即可。在我廠已成功應用于2號機凝泵的節能改造。通過以上試驗分析數據可知，取得了良好的節能效果，并且還提高了安全性及可靠性。
