電網工程數據中心的建設剛剛起步，解決電網工程數據的來源，實現電網工程數據的統一集中管理，成為研究初期的重點與難點，其中，歷史工程建設成果的三維全景GIS展示研究又成為研究難點中的難點。從管理層面上，工程數據中心需要形成統一的標準規范、搭建通用的系統平臺，進行特高壓及跨區聯網工程的集中統一管理與三維展示，支撐特高壓及跨區聯網工程資產的全壽命周期管理。在技術層面上，需要研究與突破幾大關鍵技術，實現對已有電網工程資料的數字化管理，如：需實現多源數據的統一管理，支持多家廠商的三維數據存儲格式;輸電線路和變電的有機銜接;支持三維大模型的快速渲染與展示，支持海量工程數據的統一調度與管理;電網模型部件的精確拾取及信息關聯等。

因此，開展“三維全景GIS展示研究及工程應用”課題，解決工程數據三維全景GIS展示的幾大關鍵技術難題，實現海量工程數據的快速調度，是解決特高壓歷史工程數據的收集、管理問題的必由之路，也是電網工程數據集中統一管理的關鍵。

1 電網工程數據管理現狀

傳統電網工程數據以光盤或紙質的方式提交到數據管理單位并進行存儲，數據成果查找方式單一、關聯查詢困難，展現直觀性、形象性不足，數據組織復雜，管理難度很大。同時，由于設計單位的設計工具包含：3D Studio Max、Bentley MicroStation、AutoCAD等，造成電網三維模型存在max、dgn、dwg等多種格式，數據之間缺乏無縫對接，不利于對電網工程數據實施規范化、標準化、流程化管理。

為解決上述問題，在“三維全景GIS展示研究及工程應用”項目中，通過三維全景GIS展示研究，在電網工程數據海量工程數據基礎上，實現線路和變電站建設成果的三維全景GIS集中統一展示;對特高壓工程的工程資料進行數字化管理，建立工程資料管理流程，總結特高壓工程的工程數據采集、整理經驗，最終實現特高壓工程數據管理的規范化與標準化;建立特高壓工程統一的三維全景GIS展示平臺，對特高壓歷史工程建設成果進行集中統一管理，提升數據質量，確保數據安全與完整。

本文主要以晉東南-南陽-荊門1000kV特高壓交流試驗示范工程三維全景GIS展示平臺為例，介紹研究的技術難點以及形成的技術框架及應用。

2 研究的技術難點

電網工程數據涉及到各種空間數據、三維模型、設計資料等，隨著工程建設數據不斷增多，數據量不斷地增長，海量電網工程數據的管理和統一調度將成為系統高效運行的根本[6]。對海量數據要進行有效管理和應用，必須運用先進的空間數據庫管理技術，將電網工程數據進行科學的加工、組織和管理，構建統一的數據管理和調度平臺，實現各種工程數據的快速調度與展示。在本工程研究過程中，以三維方式模擬再現工程建設現場地理環境及設備設施，為工程數據管理提供一種從宏觀至精細的工程管控手段。

針對海量電網工程數據，在三維全景GIS展示上存在如下技術難題，在項目實施過程中，需開展：三維模型跨平臺轉換與應用、海量電網工程數據的集中管理與快速調度、電網模型部件的精確拾取及信息關聯、變電站、換流站大模型集成展示與快速渲染、線路和變電的有機銜接、三維模型數據的批量制作與生產等方面的研究，以實現三維全景GIS展示技術上的突破。

三維模型跨平臺轉換與應用

電網三維建模大都采用MicroStation、AutoCAD等平臺，數據成果不能很好的進行統一管理。針對上述問題，需要研究DGN、DWG等設計文件的結構及設計文件中的各種圖元類型，實現各類型數據轉換，在三維全景GIS展示平臺上實現多源數據的統一管理，支持多家廠商的三維數據在統一平臺集成展現應用。

海量電網工程數據的集中管理與快速調度

電網工程數據涉及到各種空間數據、模型、設計資料等等，隨著工程的建設數據會不斷增多，數據量將不斷地增長，海量電網工程數據的管理和統一調度將成為系統高效運行的根本。如此海量數據要進行有效管理和應用，必須運用先進的空間數據庫管理技術，將電網工程數據進行科學的加工、組織和管理，同時構建統一的數據管理和調度平臺，實現各種工程數據的快速調度與展示，以三維方式模擬再現工程建設現場地理環境及設備設施，為工程數據管理提供一種從宏觀至精細的工程管控手段。

電網模型部件的精確拾取及信息關聯

電網模型由多個子部分組成，每個子部件之間在空間上存在交集。在數據庫設計上，需要通過研究，建立電網工程三維模型與設計資料的一一對應關系，提供多角度、多方位的設計資料查找;在空間上，需要研究實現電網工程三維模型的精確拾取及信息關聯。

變電站、換流站大模型集成展示與快速渲染

變電站模型尤其是高電壓等級的模型數據其結構復雜，數據量巨大，導致模型讀取速度慢、渲染效率差。需研究內容包括精細模型讀取速度優化及集成展示與快速渲染技術。

歷史特高壓及跨區聯網工程數據的收集與整理

當前電網工程數據缺乏工程數據統一管理標準，存在電網工程數據的范圍、格式不統一等問題，需研究數據入庫前的檢測方法，開發、建立數字化成果移交系統及檢測工具，保障數據的準確性、完整性、及時性，制定數據統一管理標準，指導各數據提供單位的成果移交。

三維模型數據的批量制作與生產

歷史工程數據量大，種類繁多，且很多只有二維設計資料，沒有三維資料或參數化成果，如何依據設計院的設計圖紙，對線路、變電、換流站的主要電力設備按1:1比例進行批量、快速地進行建立精細三維模型，確保模型可真實展現桿塔角鋼、金具、絕緣子串等細部結構，并實現對模型的參數、設計資料檔案信息整理入庫，也是本研究的難點之一。

3 技術框架及應用

3.1 技術框架

系統框架分為數據服務層、功能邏輯層、用戶界面層的三層結構。

數據服務層

采用關系數據庫加文件數據庫構建數據庫層，由關系數據庫管理屬性數據，文件數據庫管理空間數據庫。建立三維模型數據庫、業務數據庫、基礎地理信息數據庫、系統管理數據庫等;制定數據入庫標準，開發對應接口、工具，保證其它平臺數據與本系統的對接;

功能邏輯層

功能應用層在數據服務層的基礎上，集中展示與快速渲染大數據模型，同時提供工程數據管理、三維可視化、檔案管理、視圖控制、用戶交互控制等功能，是實現戶界面層的基礎。

用戶界面層

用戶界面層是系統的表現層，展示晉東南-南陽-荊門1000kV特高壓交流試驗示范工程全線精細建模桿塔，包括桿塔角鋼、金具、絕緣子等細部結構;同時，三維展示長治變電站、南陽開關站、荊門變電站等變電站及細部;提供設備、檔案查詢，熱點定位、腳本制作與播放等用戶交互操作。

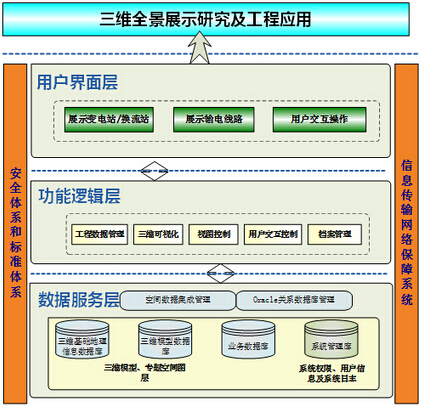

圖1系統架構圖

3.2 成果應用

目前，已構建晉東南-南陽-荊門1000kV特高壓交流試驗示范工程三維可視化展示平臺，并對工程的主要電力設備設施建立精細模型，形象展示輸電線路全線三維數字化移交成果，對特高壓歷史工程建設成果進行集中統一管理，提升數據質量，達到了預期的效果。

構建晉東南-南陽-荊門1000kV特高壓交流試驗示范工程、寧東-山東±660kV直流輸電示范工程的數據成果、設計資料展示系統，對設計成果進行可視化、形象化管理，主要包括三維場景展示模塊、設計資料管理、工程概況、熱點定位、線路工程管理和變電站工程管理等部分。

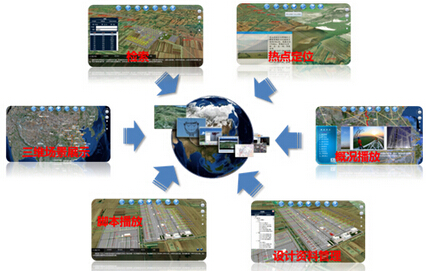

圖2成果應用

4 技術創新

通過“三維全景GIS展示研究與工程應用”項目的研究，相比傳統輸變電工程三維系統，本系統在技術上取得如下創新：

(1)多源數據的統一管理。通過制定數據入庫標準，開發對應接口、工具，保證其它建模平臺數據與本系統的對接，在三維全景GIS展示平臺上實現多源數據的統一管理，目前，支持Bentley、AutoCAD等多種格式的三維數據在統一平臺集成展現應用。

(2)線路和變電的有機銜接。線路和變電的銜接部分，是數據管理的邊緣地帶，也是本次工作的難點。在保證了線路部分和變電部分各自數字化成果的完整性、正確性的前提下，通過查閱線路部分和變電部分的設計資料、現場施工照片、高清航空影像，精確定位變電站的位置和方向，將變電站出線到輸電線路終端塔之間的導線懸掛形式、分裂變化與實際情況對應，構建一個完整的特高壓輸變電虛擬工程，實現電網工程建設成果的統一管理。

(3)精細模型讀取速度優化及集成展示與快速渲染技術。本系統中的桿塔、金具、絕緣子以及變電站中的模型均為精細模型，其結構復雜，數據量巨大，導致模型讀取速度慢、渲染效率差。通過研究精細模型讀取速度優化及集成展示與快速渲染技術，實現精細模型的快速調度與快速渲染。

(4)海量數據的支持與快速渲染：平臺整合各種空間數據、模型、設計資料，實現各種工程數據的同步讀取與渲染，以三維方式模擬再現工程建設現場地理環境及設備設施，為工程數據管理提供了一種從宏觀至精細的工程管控手段。

(5)腳本播放。在三維全景GIS展示的基礎上，系統定制了腳本制作和播放功能，使用者可在數字地球上錄制動作腳本，并加以配音，適合于匯報、演示等用途。

5 結語

三維全景GIS展示研究及工程應用是依托晉東南-南陽-荊門1000kV特高壓交流試驗示范工程對三維全景GIS展示關鍵技術的探索與研究。通過該項應用研究，提供了一個統一規范的三維可視化展示平臺，形成一套通用的技術框架與標準，節省了軟件開發及海量數據建設費用。該項應用研究是基建標準化的集中體現，是智能電網統一標準、統一建設的具體應用，是提高跨區電網建設精益化管理水平的必要措施。
