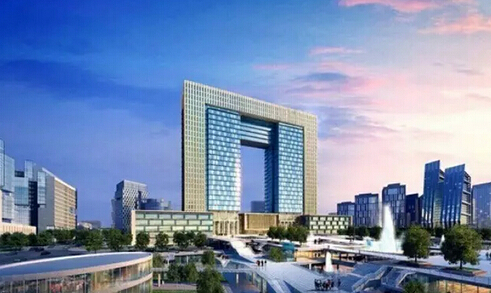

該廣場占據市中心地段，擔負著國際商務核心樞紐的地位;它凝聚了屬于這座城市的驕傲;自主創新，國際視野和全球化挑戰，更將成就這座全球先鋒城市。

為了建造高標準、高定位的大廈，對大廈進行智能化建設是一項必不可少的工程項目。而我司進行建設的智能化工程主要包括：辦公大樓和酒店大廈公共區域照明的智能化控制。本次工程后達到的功能包括：通過采用先進的MMT-bus智能控制系統進行設計后，充分利于現代科學技術，對兩棟大廈的公共照明設備進行監測和控制，可進行分區控制和集中控制，使公共區域的照明具有定時、場景設置、光線感應、多級防雷等各項功能。達到全面的智能化控制。

MT-bus系統原理概述

1、系統結構

MT-bus智能控制系統最大的特點就是在大型建筑內，只需一根MT-bus總線，即可通過電纜傳輸訊號，憑借專業的網絡轉換設備，實現不同接口和不同設備之間的互聯互通。

MT-bus智能照明系統控制管理軟件，配以現場觸摸屏智能開關和普通墻面開關，通過MT-bus總線傳輸和網絡交換，把各種燈光控制命令和調光信息等傳輸?shù)礁鱾€樓層的以太網交換機和通訊模塊，交換機和通訊模塊再把命令傳輸?shù)礁鱾€智能控制箱。整個過程實現了數據傳輸?shù)娜W(wǎng)絡化，穩定且可靠。

備注：⑴中控電腦進行集中控制和分區控制

⑵網絡交換機實現訊號傳輸功能。

⑶MT-bus智能控制箱對控制區域內的各個用電設備進行智能化控制。

2、與其他系統的接入

MT-bus系統具有強大的兼容性，具備多種兼容性拓展串口，實現多種功能效果的同時減少元件數量，節約安裝成本和工序。具體來說，即為系統在保證獨立運行的同時，通過TCP/IP協議和網關接口或采用RS485/RS232接口就可以同整個大樓的BA系統或其他系統進行數據交換或共享。

項目進行智能化建設的好處

1、提升項目形象

廣場的兩棟大廈屬于地區代表型建筑，項目定位高，為了符合并提升其建筑形象，需要對該大廈的公共照明系統進行智能化建設。而對本項目進行智能化建設的MT-bus系統采用了國際上通用的、系統最為穩定的總線技術。MT-bus系統采用的總線技術，并針對系統的種種弊端，作出重要的技術改革，研發出最新的MT-bus智能控制技術，系統十分穩定，可靠。采用MT-bus系統進行智能化建設，整個大廈的環境和管理水平都將得到另一個層次的提升。

比如，顧客對酒店的第一印象就是大堂的環境。采用MT-bus智能集中控制系統對酒店大堂的燈光進行設計后，可將照明系統預先設置成若干基本工作狀態，通常為“凌晨”、“上午”、“傍晚”、“周末”和“夜晚”等等，燈光設備可根據預設定的時間自動的在各種工作狀態間轉換，把光照度調節到人們視覺最舒適的水平。舒適幽雅的光照環境不僅為大堂環境增添了多樣色彩，還極大的吸引了顧客。

2、節能

該廣場大廈總建筑面積大，區域范圍廣，照明設備多，電力能源的消耗非常大，在今后也將會是一筆很大的經濟支出。所以從經濟性、節能性方面考慮，需要采用智能照明控制系統對其進行照明設備的合理化控制，節省能源和經濟支出。

采用了智能化設計后，MT-bus智能控制系統可以通過定時控制、亮度感應等功能，根據實際情況，運用中控電腦、弱電開關等方式對各控制區域內照明設備的開啟時間進行智能化控制。在燈光需求量少的時間把不必要的照明“一鍵式”關閉，在繁忙時段又能夠“一鍵式”開啟燈光，以最少的能耗發揮照明設備的最大功用。同樣對于燈光的亮度級別，也可以進行自由調節，合理利用資源，避免浪費。

3、安全：強弱電分離;多級防雷設計。

此次項目屬于大型樓宇公共照明，內部的設備功率一般都較大，采用傳統的控制方式，人體接觸的是強電，安全系數非常低。因此，需要選用一種強弱電分離的智能技術進行照明系統的控制。MT-bus智能控制系統采用強、弱電分離式布線。人們通過電腦、弱電開關等方式來控制用電設備，人體所能接觸的全為弱電，極大的保護了人身安全。

同時MT-bus系統的控制模塊，對接口具有靜電放電保護的功能，并且采用多級防雷設計，具有每線瞬態過壓600W的雷擊保護功率，安全系數非常高。

4、方便管理

該廣場大廈規模龐大，區域劃分較復雜;照明設備數量眾多，如果采用傳統的管理模式很不方便。大廈經過智能化設計后，管理人員不需要親自到達設備，就能在中控電腦上對各區域燈光直接進行控制，而且各個現場弱電開關、紅外感應開關、亮度傳感器等靈活、安全的控制方式也能為管理人員提供很大的便捷。這樣以來，大大提高了工作效率，減少了管理人員的數量，節省了人力資源成本，實現了經濟效益最大化。

大廈的設計需求

1、監控各照明回路的開關狀態、故障報警、手自動狀態及對其進行開關控制;

2、公共場所公共光源的定時開關狀態監控;

3、按時間程序自動開關照明電，BAS 會按日期/累積運行時間;

4、當故障報警時，在中央監控電腦會進行顯示。

5、公共部分及地下車庫照明納入燈光自動管理系統;

6、將各區域燈具根據使用要求劃分為不同的場景管理模式，要求場景管理模式的劃分合理、節能、適用、科學。

7、在每一種場景管理模式下燈具即可手動也可自動，同時也可由紅外控制。

設計方案

1、控制方式上，大廈的照明系統智能化控制以中央電腦控制方式為主，以現場弱電開關控制方式為輔。中控電腦通過MT-bus智能控制軟件、亮度傳感器等，實行集中、分區、定時、光線感應等多種控制方式的管理。

⑴在每棟大廈管理處的中控電腦上，經過系統設計，就可以通過圖形化的界面對大廈的照明設備進行集中監視和控制，一旦電壓、電流出現異常時，就能及時發現情況和采取措施，并且任意回路燈出現故障時，電腦控制中心均有反映。同時電腦還可對燈光開啟的時間和次數進行累計，以便及時維修、更換，提高管理效率。

⑵大廈的每個樓層都預留有現場弱電開關。由于MT-bus智能控制系列產品采用EIB總線技術，進行強、弱電分離式布線。所以管理人員采用弱電開關進行現場控制時，人體所能接觸的全為12伏的弱電，保證人體的安全。

⑶大廈的照明系統安裝亮度傳感器后，可根據外界環境光線的明暗，對照明設備進行控制，并且配合光電隔離輸入控制模塊，實現對燈光、場景(全開、全關等)等的控制;同時設定延時功能，防止光線瞬間變化的干擾。

2、系統的定時功能可根據不同時段的人流量、自然光線的亮度等，對燈光控制系統提前預設置，進行場合和模式的劃分，充分實現不同工作場合下的多種照明工作模式，在保證必要照明的同時，有效減少了燈具的工作時間，節省了不必要的能源開支，也延長了燈具的壽命。

3、根據大廈的實際情況和需求進行合理的管理區域的劃分，每個管理分區內的MT-bus控制箱數量根據現場實際的設備回路數量、功率等來確定。

4、強、弱電線的接入

①需要進行智能控制的強電設備，每個回路的控制火線需要布到MT-bus控制箱內。所有引入MT-bus控制箱內的智能控制回路的強電布線均采用PVC管或鍍鋅鋼管敷設在地面或墻壁內。零線、地線均采用共用的布線方式布到MT-bus控制箱內。

②所有智能控制的弱電布線均采用PVC管或鍍鋅鋼管敷設在地面或墻壁內，由MT-bus控制箱的下方弱電入線孔進入控制箱內。

③MT-bus控制箱應根據現場實際情況進行安裝放置，控制箱內的強電電源由原強電配電箱引入。

5、所有需要智能化控制的火線均需根據圖紙做相應的編號，以備日后安裝設備時區分。

6、各管理分區內的MT-bus控制箱之間采用超五類雙絞線進行通訊，使用網絡交換機進行數據交換，保證訊號傳輸?shù)姆€(wěn)定、可靠性。
