一、技術名稱：

中央空調全自動清洗節能系統

二、技術所屬領域及適用范圍：

建筑行業各種建筑樓宇及工業廠房所有的水冷式中央空調熱交換器均可通用

三、與該技術相關的能耗及碳排放現狀

目前，全國約有250萬臺大型中央空調。預計到2020年，中央空調全自動清洗節能系統技術推廣率達到10%，約有25萬臺中央空調可進行改造，總投資64億元，年節能能力約400萬tce，預計CO2減排能力1056萬t/a，同時減少5000萬t高濃度有害污水排放(每臺平均排污200 t)。目前應用該技術可實現節能量40萬tce/a，CO2減排約106萬t/a。

四、技術內容

1.技術原理

將軟質特殊球送入冷凝器，對冷凝管道進行固定頻率地自動反復擦洗，確保冷凝管壁始終處于無任何結垢的干凈狀態下運行，以達到節能目的。

2.關鍵技術

(1)利用中央空調冷卻循環水的自身動力，將具有擦洗功能的特殊球自動送入空調冷卻系統中，對冷凝管壁進行自動擦洗。

(2)完成擦洗的特殊球從冷卻系統中送回系統外的球注入器中作自我清洗動作，并自動排除出臟水。

(3)采用全物理方式36次全自動清洗冷凝管道。

3.工藝流程

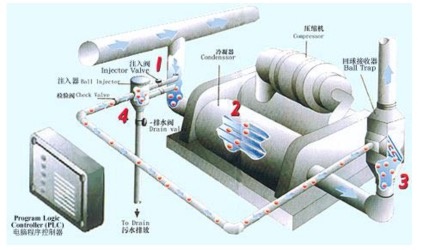

工藝流程如圖1所示。

圖1 中央空調全自動清洗節能系統技術原理圖

(1)電腦程序控制器啟動清洗循環，將注射閥門打開，控制特殊球進入冷凝器循環系統;

(2)尺寸比管道稍大的軟質材料制成的特殊球通過冷凝器，將冷凝器管壁上的水垢和污垢帶走;

(3)特殊球通過冷凝器后，被回收器接收;

(4)電腦程序控制器打開排水閥門，球自動回到球注入槽，槽中的水自動將特殊球進行清洗、排污、排水閥門關閉，完成一次循環。遵此電腦程序每天進行36次循環清洗。

五、主要技術指標

1.無需化學水處理，減少化學水處理產生嚴重污染排放;

2.中央空調冷凝器的熱交換率提高20%-50%;

3.中央空調節省10%-30%電能;

4.使中央央空調的趨近溫度保持在0.5-1.2之間，長期保持設計的最佳效果;

5.全自動管理運行，無需專人監管，無需另加動力源，并可控制清洗次數。

六、技術鑒定、獲獎情況及應用現狀

該技術榮獲2008年上海國際節能減排博覽會獲創新獎證書、第四屆國家專利技術優秀發明一等獎、第五屆國家科技成果進步獎一等獎。

七、典型應用案例

典型用戶：北京國貿中心大廈

技術提供單位：福建柏德環保有限公司

主要技改內容：2臺450冷噸、2臺500冷噸、2臺1100冷噸中央空調節能技術改造。主要技改設備：中央空調全自動清洗系統。節能技改投資額100萬元，建設期10天。每年可節能546tce，年節能經濟效益(累計開機5000小時)萬元，投資回收期5個月。

八、推廣前景及節能減排潛力

預計未來5年，中央空調全自動清洗節能系統技術推廣率達到5%，約有25萬臺中央空調可進行改造，總投資32億元，年節能能力約200萬tce，預計CO2減排能力528萬t/a。
