SSD基本的組成結構有Flash顆粒和Flash控制器，F(xiàn)lash控制器有芯片，負責Flash的讀寫、磨損均衡、壽命監控等。近日，PMC的首席架構師張冬在中國閃存峰會的分論壇上分享了名為“淺談”閃存控制器架構的主題演講。

控制器主要做的就是這么幾件事情：

第一，后端訪問Flash，管理后端Flash顆粒，包括各種參數控制和數據IO?？刂破餍枰褟那岸税l(fā)過來的IO翻譯成Flash的指令格式。其實，不同廠商采用的協議不一致，后端要做的是適配不同的廠商提供顆粒的參數，雖然大家遵循的協議一樣，但一些機密參數廠商不對外透露，而有了這些參數后可以更快更好地在Flash芯片中進行讀寫。

第二，前端提供接口和協議。實現對應的SAS/SATA target協議端或者NVMe協議端，獲取Host發出的IO指令并解碼和生成內部私有數據結果等待執行。跟主機驅動，跟上面的協議棧，利用標準格式輸配到系統里面，接收主機端發過來的指令，這兩個還不是核心的層次。

第三，最核心的是FTL層。指令接收過來以后，部件里面怎么處理指令。包括影射，元數據、元數據保存，磨損均衡等一堆東西都需要處理，所以這塊是各個廠商競爭力的體現。它是最重要的，這塊是第二重要的，這塊反而最不重要，因?yàn)檫@塊是標準化的。

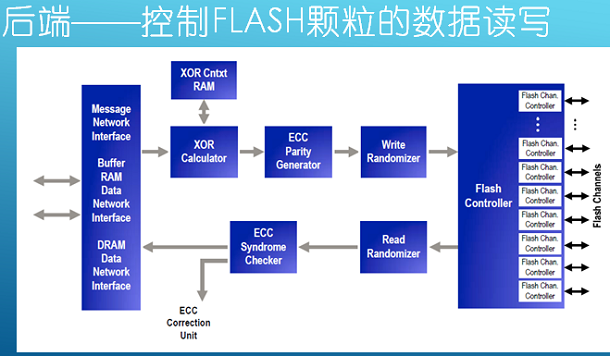

后端都有哪些操作內容：

第一，閃存通道控制器，每個控制器里有多個通道，每個通道下有多片F(xiàn)lash，一個通道掛8片，需要有一個信號選擇8片，每次發一個信號下去，要讀哪一片，要告訴他，有一個片選。通道數量不同廠商的產品都不一樣，高端的有的16通道、32通道，有的8通道、1通道。它跟后端Flash顆粒有托管協議。

數據寫到Flash的時候要做兩個事情：一個是做ECC校驗，F(xiàn)lash靠電壓檢測來表示。加一個比較電壓檢測，因?yàn)檫@個過程容易出錯，比如說用1.2伏表示零，1.3伏表示1，如果檢測出來是1.25伏怎么辦?你是0還是1，因?yàn)槌鲥e(cuò)率非常高，所以需要ECC。

ECC是通用的稱謂，包括好幾種算法，糾錯率較低的BCH算法，還有LABC低密度校驗法，我們用更少的位校驗更多的錯誤。高密度是說，我不在乎校驗位的容量，最高的就是RAID1，有一份數據復制一份，那個錯了，這個還在，那個成本太高了。4K我有多少ECC。LBAC是業內最低密度的校驗，已經達到理論的極限了。這個東西做起來的話，用CPU算的話，這個速度太慢了。數據進來以后，一個數據或者兩個數據輸出。Flash是拿晶體管(音譯)，你要往里寫相同數據的時候，我都充電，可能就產生干擾，這時候出錯率就增加了，把原始數據，可能有多個零，一萬個零，寫進去的時候，會用一個多項式重新算一遍，最后產生的數據，一個0，一個1，這樣就不會導致相鄰的cell同時充電，出錯率降低，讀出來的時候也要經過它，把原始數據重新算過來，寫到DARM里面，所以需要兩步操作。讀的時候擾碼，加擾，解擾，看ECC有沒有錯誤，有錯糾錯，然后把芯片發到內部，供后續的程序處理。算RAID的話，多個顆粒之間做RAID的話用云加速計算器去算。

前端基本上沒有什么大家都是一樣的，如果你遵從NVMe標準的話，包括提交命令、完成命令這些東西都定好了，這個數量可以達到64K個，同一時刻，系統里面可能存在64K×64K IO排著，但是系統用不到這么多Queue，因?yàn)榈紫碌慕橘|(zhì)達不到64K。設計的時候，永遠不可能達到，本身就是錯誤的，肯定會達到，因?yàn)榈讓拥目萍嫉倪M(jìn)步是沒有辦法想象的。

一般來講，現在的產品，一般做硬件的時候，比如說做64 Queue，但是這些Queue都是主機內部里的，F(xiàn)lash控制器里面需要對每個Queue有一個對應的接受的窗口，這個是硬件計算機，然后會把地址寫到控制器里面，這時候控制器知道從主機內存哪個位置把命令拿過來，控制器是從主機里面拿命令，不是主機發送給控制器。NVMe 1.2的標準里面做了改變，主機直接把命令扔到控制器少了一步操作。支撐NVMe的控制器不僅僅是軟件的改動，硬件也需要改動，你可以拿純軟件模擬，這樣的話就非常慢了，你需要有硬件計算器在里面。至于指令解碼這塊都是軟件，這塊沒有硬件，這塊做硬解碼不太劃算，基本上拿CPU，把命令接收進來，跑代碼算一下。

第三，核心層FTL層：這個是關鍵競爭力所在，純軟件算法，元數據管理，數據布局影射、磨損均衡、垃圾回收、緩存策略，發了IO下來，F(xiàn)lash寫了，你發一筆下來，我等等，后面可能有一萬筆，我把4K放到緩存里面，一萬筆就不用下來了，我就可以降低寫放大。如果一個顆粒壞了，我也可以算出來。掉電元數據一致性保障，這個也是體現競爭力的地方。之前的產了掉電以后再開機，因?yàn)榭ㄟ€沒有準備好，一直等卡把元數據恢復出來，重新恢復一致性才了進去。最夸張的可能到八九十都有可能，啟動一臺機器掉電半小時，現在的新產品，基本上就是10秒，或者幾秒鐘。

這個算法也不是純軟件的，當然也有硬加速的成分在里面，這個就看你用誰家的芯片。有的芯片支持硬加速的東西，比如說鏈表的恢復。因?yàn)樽隼厥盏臅r(shí)候要用到鏈表，拿傳統的軟件算法，插入一個鏈表或者追加一些項目的話，耗費的周期是非常大的，這個時候用硬加速并行起來，再加上一些硬邏輯的加速的話，這塊開銷是可以省下來了，省下來以后，IO時延就降下來了。Flash時延很重要，每增加一小步都會影響時延，最好是直接到Flash顆粒，什么都不加，但是這樣就沒辦法用，沒有辦法管理Flash了。

以上說的是一款Flash控制器要做的事情。做這些事情有各種各樣的方法，各種各樣的架構設計。稍微總結一下。

Flash控制器的兩種策略和方式：

一種是少量的強核心 少量硬件加速。所謂強核心就是一個核心的性能非常高，頻率也高，里面的器件也多，分支預判、并行度、數量、執行管道，各種參數都往上標，這就所謂的強核心。核心強了以后，硬加速就不需要這么多了，可以用少量的硬加速。

另一種是大量弱核心 大量硬加速。比如說16個核心，每個核心比較弱，但是能夠增加執行的并行度，我有16個并發核心執行，我們跑16套處理程序，這是兩種架構。

多核心的兩種協作方式：

多核心的協作有同構協作和異構協作兩種方式。

同構協作就是每個核心做的事都是完全一樣的，處理的步驟完全一樣。如果你的控制器陣列里面有16個IO，有16個核心，每個核心都能處理一個IO，這是同構協作，每筆IO處理的時候，都有步驟，先指令、解碼，形成對應的操作，下一步算RAID，帶入到表里面，查一下我哪些地方是空的可以寫，再就是找一下影射表之類的，再就是發送給后端Flash控制器，然后寫下去，一步一步執行，每一個核都可以做這個事情，這個是同構協作。

異構協作就是多個核心做不同的事情。處理同一個IO，第一個IO第一步，第一個核心處理，這個核心處理完以后，把這個IO扔到下一個核心，再處理下一步，我這個核心空出來以后，我處理下一個IO的第一步，這就是所謂的流水線了，異構就是這樣的。這叫大量重核心，關于它的兩種協作，我之前寫過文章，在公眾號里面，大家可以看一下。

以PMC產品示例介紹控制器的架構：

首先它有一個網絡，網絡承載16個CPU核心，每個核心里面有一個類似于網卡的控制器，網卡連到網絡上，說白了網絡就是4口路由器或者交換機連起來的網絡，多個CPU之間連起來，此外還有硬加速模塊。

這里有以下幾部分：

RAM控制器，因?yàn)樾酒闲枰幸欢康腞AM放臨時數據，寫放大，讀出來寫進去，都要走RAM，

然后是PCIe控制器，這個跟前端PCIe對等的控制器，從這兒接收過來VM1。

后端Flash控制器，連Flash顆粒，通過一定數量的通道。

再就是加速器：

包括緩沖加速器，這個就是分8份，因?yàn)槊孔鲆粋€(gè)操作，都需要有相應的內存，把數據拷到內存里面，內存的維護很費時費力。比如說之前在X86裝Linux，有很多的計算量。對于閃存，精打細算，必須把性能做到極致，這塊用硬加速;

鏈表加速器，剛才已經提到了，哪塊空著，哪塊被應用，這塊用軟件維護很費力，(所以需要在這里作加速);

XOR加速器，XOR要用硬加速，當然還有外圍輔助，串口等各種其他的控制器，圖中沒有具體顯示。

所有模塊通過一個網絡互傳數據，達到高度并行的目的，所以這個網絡速度非?？?。

軟件的并行度。16個核心，我們提供的參考的部件，SSD廠商把自己優化的東西放進去開發出自己的部件，這幾種基本上包含這樣一些程序：因?yàn)槊總€(gè)IO讀的地址可能有重疊，所欲需要有一個鎖定協調;有管命令解析的，有管啟動的，最核心是：有管日志的，有管磨損均衡的，有管查表的，有關寫數據的，還有引擎對應的舉動都在這兒，管前端的PCIe 管理員，初始化的配置，需要由它處理，data manager，這是主程序，分析干什么，生成一堆的后續步驟下發下去。其實每一塊都可以跑在一個核心上，同一個角色可以復制多份，充分變小。16個核心，達到16份程序并行的運行，16個流水線的Stage，這樣就可以屏蔽處理過程中的時延。
