編者按

國家水專項“南水北調中線總干渠水質安全保障關鍵技術與工程示范”（2009ZX07212-003）課題立足南水北調中線總干渠工程內排段地下水水質污染風險防控防范技術的需求，經過4年多的科技攻關取得重大突破與進展。針對中線總干渠內排段地下水污染的潛在風險，建立了典型區地下水風險污染源清單，突破了地下水風險污染源水力截獲和“漏斗-門”PRB組合關鍵技術，提供了總干渠內排段地下水風險污染源阻控的有效手段；針對總干渠內排段地下水風險監控需求，突破了地下水水質聯動監控與預報關鍵技術，完善了南水北調中線總干渠水質安全監測預警技術體系。上述技術得到了南水北調中線建設工程管理局的高度重視，并在中線工程建設過程中得到有效應用，為確保南水北調中線輸水水質安全發揮了重要作用，支撐并促進了《國務院關于南水北調工程總體規劃批復》（國函〔2002〕117號）目標實現。

一、研究背景

南水北調中線總干渠全長1432公里，明渠段約1100余公里，地下水位高于渠底的地段約442公里，其中403公里為地下水位高于渠底標高的內排段。在工程建設過程中，雖然采取了全線立交、局部土工膜防滲等工程保障措施，在一定程度上解決了地表水污染物直接進入總干渠的問題。但是，在總干渠內排段，地下水能夠通過總干渠逆止閥門進入總干渠，總干渠水質存在著受地下水污染的影響和潛在的污染風險。

按照黨中央和國務院要求，南水北調中線工程于2014年全線實現通水。南水北調中線總干渠穿越53個市縣，500多個鄉鎮（村），沿線工業廢水、廢渣、生活污水、生活垃圾及農業面源直接影響沿線約百余公里地段地下水水質；總干渠兩側是沿線城市的重點發展區，很快將形成工業走廊和居民生活走廊，對干渠水質安全威脅日益加重，尤其處于內排段輸水干渠沿線受污染的地下水，直接威脅干渠的水質安全。

為落實黨中央和國務院部署，針對南水北調中線總干渠工程內排段地下水水質污染風險防控技術的需求，水體污染控制與治理重大專項設置了“南水北調中線總干渠水質安全保障關鍵技術與工程示范”課題，揭示了沿線復雜地質和水文地質下風險污染源類型特征和風險形成過程，構建了典型區地下水風險污染源清單，突破地下水污染阻斷與修復防控關鍵技術和地下水水質聯動監控與預報關鍵技術，建立了總干渠典型區地下水風險污染源防控防范示范工程，為南水北調中線水質安全保障提供關鍵技術支撐。

二、研究成果

課題以“以防為主，防治結合”為基本思路，針對總干渠沿線復雜地質、水文地質條件和風險污染源類型、強度多變的特點，以風險污染源解析為基礎，自主研發地下水污染阻控關鍵技術和總干渠水與兩側地下水水質聯動監控與預報技術，并建設關鍵技術示范工程，構建一套適用重大輸水工程水質安全保障的關鍵技術體系。目前，課題主要研究成果已應用于南水北調總干渠工程建設，也為《全國地下水污染防治規劃》實施提供了技術支持。

成果一：突破了地下水風險污染源水力截獲和“漏斗-門”PRB組合關鍵技術，提供了總干渠內排段地下水風險污染源阻控的有效手段

針對中線總干渠內排段地下水污染的潛在風險，建立了典型區地下水風險污染源清單。通過對總干渠內排段兩側3×638 km2的范圍內進行風險源識別，確定了硝酸鹽、硫酸鹽、六價鉻、氨氮等主要風險污染物?？偢汕鼐€有機污染物有不同程度檢出，檢出較高和較普遍的有萘、三氯乙烯、乙苯、鄰氯甲苯等10余種。根據典型風險源特征及污染物遷移規律，突破了地下水風險污染源水力截獲和“漏斗-門”PRB組合關鍵技術，在此基礎上，針對不同地段、不同水質保護目標或功能，構建了總干渠沿線典型地下水污染綜合防控技術工程示范；編制完成《可滲透反應格柵（滲透反應格柵）地下水修復技術規范》（建議稿），申報國家發明專利6項。為總干渠內排段地下水風險污染源阻控提供了有效手段。

1、總干渠兩側風險污染源清單

在風險污染源調查基礎上，建立了風險污染源清單及數據庫。涵蓋鄭州、焦作、許昌、鶴壁、安陽、新鄉沿線共調查風險源2406個，包括化工、制藥、印染、造紙、養殖等企業。其中鄭州段企業1094家, 村鎮247個。

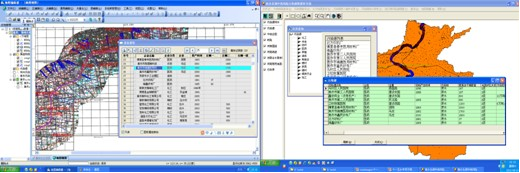

總干渠兩側風險污染源數據庫操作界面

2、地下水風險污染源水力截獲技術

根據風險污染物在總干渠內排段污染源-包氣帶-含水層-總干渠水中的遷移途徑與運動規律，通過在天然流場上疊加人工流場，研發了高效低耗、有效控制污染物運移的地下水風險污染源水力截獲技術。

在河南省焦作市大家作村粉煤灰場附近開展了地下水風險污染源水力截獲技術設施化試驗示范工程建設。示范區范圍108hm2，形成水力截獲帶長度1012m，寬度772m，干擾井總降深值3.0-8.1m。對地下水風險污染物Cr6+、NO2--N和NO3--N最終截獲率分別為95.11%、90.23%和90.19%。該技術具有費用少、易于施工、操作靈活等優點。在南水北調中線總干渠兩側內排段地下水受到突發性污染應急狀態下，采用水力截獲技術可有效地消除對南水北調中線干渠的污染隱患。

3、地下水復配介質“漏斗-門”PRB/介質阻斷組合技術

針對總干渠兩側地下水污染區段的典型污染特征和總干渠內排段結構設計特點，采用滲透反應格柵、污染物地下反應帶及原位生物修復等技術有機組合的方式，因地制宜地構建了地下水復配介質“漏斗-門”PRB/介質阻斷組合技術。

在河南省焦作市府城村總干渠內排段建設了地下水復配介質“漏斗-門”PRB/介質阻斷組合技術設施化試驗示范工程，占地7000m2，主體構筑物長105m，使硝酸鹽、重金屬及有機物等地下水典型污染修復率可達90％以上。此技術適用范圍廣、運行費用低、無能耗，且無需占用耕地資源，在含水層滲透系數大于0.01m/d，NO3--N濃度＜300mg/L的條件下，修復的地下水水質穩定達標，其推廣應用對南水北調中線總干渠水質安全保障具有重要意義。

成果二：突破了地下水水質聯動監控與預報關鍵技術，完善了南水北調中線總干渠水質安全監測預警技術體系

針對中線總干渠內排段地下水風險監控需求，研究沿線復雜地質和水文地質下風險污染源類型特征和風險形成過程，重點解決總干渠兩側地下水監測網優化布控技術和地下水在線監測技術，突破了地下水水質在線監測設備的多指標、高精度小型化技術難點，研發了總干渠兩側地下水自動在線監測控制系統和污染預報建模技術及模擬系統。在此基礎上，構建了總干渠水與兩側地下水水質聯動監控和預報技術工程示范。完善了南水北調中線總干渠水質安全監測預警技術體系。申報國家發明專利4項，獲得計算機軟件著作權2項。

1、總干渠兩側地下水與總干渠水的檢測—傳輸—數據處理-反饋設備組成的聯動監測和控制系統

集成了投入式水質檢測設備，實現地下水檢測的小型化和高精度，研制了基于GPRS、互聯網、Web和GIS的水質監測預測決策支持平臺。

在焦作段示范工程現場建成由4個監測井組成監測網。采用自主研發的XHUV在線CODMn傳感器（直徑7cm）、XHNN在線NO3-傳感器（直徑7cm）和進口Manta 2-4.0多參數（pH、電導率、DO、溫度、Cl-）傳感器（直徑10.2cm）串聯懸置井中，檢測范圍NO3-是0~100mg/l-N、CODMn是0~100mg/l并可定制，精度到達國家規范（HJ/T164－2004）要求?，F(xiàn)場PLC控制和無線傳輸設備集成并地埋構筑物內，太陽能和風能互補供電，經GPRS無線發送數據，時間間隔最小3min。北京監測預警支持平臺遠程接受無線數據，儲存本地服務器的數據庫，水質模擬系統通過100M/1000M寬帶讀取數據運算，在B/S、J2EE架構的水質可視化支持平臺實現水量水質動態界面展示。本成果為總干渠輸水安全提供了科技支撐。


地下水現場檢測裝置  決策支持平臺顯示界面

2、總干渠兩側復雜介質地下水污染綜合建模與模擬預報技術

通過計算機模擬系統界面操作，實現污染物包氣帶入滲和飽水帶遷移的同步建模與耦合模擬，模擬系統集成了課題所建立的復雜介質地下水溶質遷移的彌散參數統計模型及裂隙網絡等效滲流模型，同時包含應用廣泛的其他滲流與溶質運移模型，特別是能夠綜合GIS、數據庫、可視化、多源信息融合、數值模擬等多方面技術，可實現對沿線不同污染源、信息源及不同復雜介質條件與建模方法等自動耦合與高效處理，由此構建出總干渠兩側復雜介質地下水污染綜合建模與模擬預報技術，具有原始創新與集成創新及其針對性強與實用方便的特點。

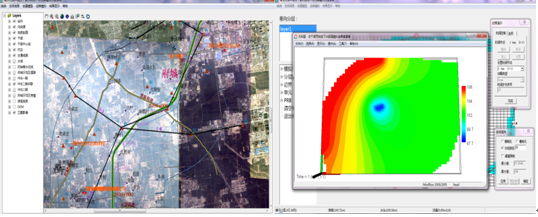

分布計算機模擬系統界面與3D模擬結果

三、成果應用

課題具體體現了國務院領導關于“發揮南水北調的輻射全國水污染防治的帶動作用”的指示精神。課題構建了防控輸水總干渠內排段兩側地下水污染總干渠水質的技術支撐體系，研究成果達到國際先進水平，不僅為南水北調中線輸水工程水質安全保障提供了技術支撐，也可為我國其他重大跨流域調水工程及遠距離輸水工程的水質安全保障提供示范，其意義重大，應用前景廣闊。

應用一：地下水風險污染源水力截獲和“漏斗-門”PRB組合關鍵技術已納入南水北調中線總干渠兩側生態帶建設規劃

根據李克強副總理和回良玉副總理在經濟日報《經濟內參》中“建議建設南水北調中線生態城市帶”一文批示精神，國務院南水北調辦組織編制了南水北調中線總干渠兩側生態帶建設規劃，并已將課題地下水污染滲透反應格柵修復和水力截獲關鍵技術納入優選技術之一，用于總干渠兩側地下水風險源的污染防控。制定的《滲透反應格柵（PRB）地下水修復技術規范》適用于采用滲透反應格柵技術的地下水修復工程，可作為地下水污染修復工程的設計、施工、環境保護驗收及實施運行管理的技術依據。環保部、國土資源部與水利部2011年10月28日發布的《全國地下水污染防治規劃（2011—2020）》，明確未來將安排6類項目總投資346.6億元用于地下水污染防治，地下水修復任務繁重，滲透反應格柵（PRB）地下水修復技術應用前景良好。

應用二：地下水水質聯動監控與預報系統實現了與南水北調中線工程水質自動化調控系統的對接，促進地下水水質在線監測儀器產業化

突破了地下水水質在線監測設備的多指標、高精度小型化技術，開發了適于地下水安裝的小型化、高精度的地下水水質聯動監測系統，實現了地下水水質聯動監控與預報系統與南水北調中線工程水質自動化調控系統的對接。完成了國產地下水監測設備產品試驗、定型，并已投放市場。

課題有關專利技術及相關設備應用于南水北調總干渠水質安全保障工程，將促進地下水污染風險防控技術和監控預警技術體系的專業化設計、制造、施工、安裝及運營，提升我國地下水環境污染風險識別與評價、監測與預報、污染控制與修復的技術水平，提高水環境污染防范和應急能力以及水環境管理水平。

課題承擔單位：中國地質大學（北京）
