近年來，我國霧霾天氣頻發，對公眾健康和生活造成了嚴重影響，國家和地方政府為此加大火電廠污染物排放濃度的控制力度，提出了一系列史上嚴格的排放標準，要求燃煤電廠實現煙氣污染物“超低排放”。
2011年7月，發布的《火電廠大氣污染物排放標準》，要求現役機組自2014年7月1日必須達到新的排放限值。該標準進一步降低了燃煤發電廠煙塵排放限值，提出了重點地區的排放標準，其中要求重點地區煙塵≤20mg/Nm3、SO2≤50mg/Nm3、NOx≤100mg/Nm3。新的排放標準出臺后，各地也出臺了相應的政策，并加大技改投入。
2013年12月，《浙江省大氣污染防治行動計劃(2013年-2017年)》要求60萬千瓦以上火電機組達到燃?xì)鈾C(jī)組排放標準，即煙塵≤5mg/Nm3、SO2≤35mg/Nm3、NOx≤50mg/Nm3。2014年2月，《廣州市燃煤電廠“超潔凈排放”改造工作方案》也要求廣州市燃煤電廠實現燃?xì)馀欧艠?biāo)準。
2014年9月，國家環保部為降低燃煤發電機組污染物排放量，聯合發改委、國家能源局下發了關于印發《煤電節能減排升級與改造行動計劃(2014-2020年)》的通知，文件要求到2020年，現役60萬千瓦及以上燃煤機組、東部地區30萬千瓦及以上公用燃煤發電機組、10萬千瓦級以上自備燃煤發電機組及其他有條件的燃煤發電機組，改造后大氣污染物排放濃度基本達到或接近燃?xì)廨啓C(jī)組排放限值，煙塵≤10mg/Nm3，SO2≤35mg/Nm3、NOx≤50mg/Nm3。
超低排放兩技術路線對比
燃煤電廠煙氣污染物“超低排放”主要涉及煙塵、SO2和NOx的排放，其現階段的難點是如何實現高效除塵。針對燃煤電廠排放污染物中粉塵濃度小于5mg/Nm3標準，目前國內產生了兩種具有代表性的技術路線。一種是煙氣末端治理技術路線，即采用濕式電除塵器技術;另一種則是煙氣協同治理技術路線。
煙氣末端治理技術路線以濕式電除塵器技術為核心，即在現有的常規煙氣治理技術的末端增加濕式電除塵器，以達到超低粉塵排放的控制。該技術實施內容單一，但存在初期投資費用高、運行維護費用高以及長期運行易造成設備腐蝕、沖洗液二次污染等問題。
煙氣協同治理技術是將煙氣中原來各自獨立的脫除凈化系統相融合，在單一系統內實現多種污染物的脫除，以及實現單一污染物在多個系統同時脫除。典型的技術路線為：煙氣脫硝(SCR)+煙氣冷卻器(FGC)+低低溫電除塵(ESP)+高效除塵的濕法脫硫裝置(WFGD)。
現有技術忽視各設備對污染物的協同脫除
我國早在90年代就引進了濕法脫硫技術，通過多年消化吸收，已全面掌握，與國外先進技術相比沒有本質上的差異，沒能做到高效除塵，實現超低排放，其關鍵在于理念上的差異，忽視了系統中各設備對污染物的協同脫除作用。
脫硫塔除塵性能：
濕法脫硫裝置主要功能為脫除煙氣中的二氧化硫，同時兼有脫除煙塵和其它污染物的作用，但國內的脫硫裝置在設計時往往忽視了脫硫塔的協同除塵能力。國家權威機構結合大多數脫硫裝置，包括空塔、托盤塔得出的經驗值，認為濕法脫硫的除塵效率僅為50%左右，該觀念廣泛地被環保企業和燃煤電廠所接受。
產生這種觀念的主要原因在于：
一方面，原有環保標準尚不能促使企業關注濕法脫硫的脫硫效率之外的除塵效率，即采用常規的濕法脫硫系統就能滿足現有的二氧化硫和煙塵的排放限值;
另一方面，濕法脫硫的除塵機理復雜尚無成熟理論可循，攜帶煙塵的煙氣進入吸收塔后，與噴淋層噴出的漿液發生一些列復雜的碰撞、攔截等物理過程，鮮有成熟的機理研究案例和工業示范應用為濕法脫硫的除塵效率提供明確的理論依據。
石膏雨：
“石膏雨”是指由于脫硫存在系統問題，導致脫硫后煙氣在排放過程中“落雨”，并攜帶石膏的現象。“石膏雨”頻發的原因在于石灰石/石膏濕法脫硫工藝中，經過噴淋層漿液洗滌后的煙氣會攜帶大量細小的液滴到達除霧器，這些液滴中包含著固形物或可溶物，主要是石灰石漿液吸收SO2后的生成物、過剩的脫硫劑以及未被捕集的粉塵。如果煙氣在除霧器處的流速超過設計值，除霧性能將大大降低，甚至失效，除霧器也會在高速的煙氣下發生二次攜帶現象，大量的石膏漿液將會隨煙氣被帶入煙囪，出現“石膏雨”現象。
“石膏雨”的產生主要與脫硫系統的設計及操作、維護有關。以除霧器為例，當吸收塔設計不恰當、除霧器選型不合適時，會引起煙囪周?chē)鷷?huì)降落大量的石膏雨，其對煙塵的貢獻值可高達20mg/Nm3[2]。
系統偏流影響：
濕法脫硫系統的煙氣偏流是導致粉塵排放濃度高的重要因素之一。
一方面，由于我國燃煤電廠污染物治理起步較晚，在燃煤電廠建設中未給污染治理設備預留充足的空間，導致新建或改造的濕法脫硫設備煙道布置不合理，煙道布置難以滿足流場設計基本要求，煙氣經過煙道進入吸收塔前偏流嚴重。
另一方面，濕法脫硫裝置普遍采用單側入口進氣方式，該方式會造成煙氣沿塔截面的流場不均，在入口對側形成高速煙氣流場，致使煙氣到達首層噴淋層入口處流場分布偏流嚴重：遠離吸收塔入口區域的液氣比較低，而靠近吸收塔入口區域的液氣比較高，這是引起近塔壁煙氣逃逸，脫除效率偏離設計值的原因之一。超低排放對SO2、塵等主要污染物的排放濃度要求極低，煙氣偏流的影響更是不可忽視。
高效脫硫除塵托盤塔技術助力超低排放
煙氣進入吸收塔后，依次通過托盤、噴淋層及除霧器。噴嘴噴出的漿液由塔上部噴入落到托盤上，與煙氣接觸，部分SO2、粉塵和其它污染物被托盤篩孔流下來的液滴所捕獲，或由于氣流在改變方向時的慣性力作用，部分較粗的塵粒沉降到塔的底部被底部液膜捕集;而大部分SO2、微細粉塵與煙氣一起通過小孔進入托盤上部的液膜層，煙氣高速進入液膜層激起大量的液泡，形成的液膜能有效增大煙氣與漿液的傳質表面積，煙氣在慣性、擴散作用的同時又不斷地受到液泡的擾動，而改變方向，增加了SO2、粉塵與液體的接觸機會，氣體得到良好凈化。
脫硫效率：
托盤上的液膜增加了煙氣在吸收塔中的停留時間，氣液得到充分接觸，從而提高脫硫效率，有效降低液氣比，降低循環漿液泵的流量和功耗。另一方面，石灰石的溶解速率與漿液內水合氫離子的濃度[H+]成正比，而托盤上漿液的pH比反應池漿液的pH低，這可以大大加速石灰石的溶解，從而提高脫硫效率。例如：如果反應池內的pH為5.5，那么托盤上漿液的pH將約為4.0，pH為4.0條件下石灰石的溶解速率是pH為5.5條件下的30倍以上。
除塵效率：
脫硫塔入口煙氣中粉塵粒徑的大小直接影響脫硫塔的除塵效率，而對細小顆粒的捕集效率是體現脫硫塔除塵性能的關鍵。

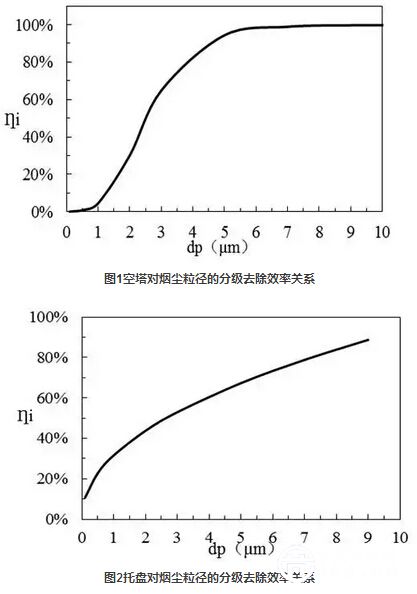

圖1為空塔對煙塵粒徑的分級去除效率，由圖可知：空塔噴淋對于1～2.5μm粉塵的脫除，分級除塵效率較小，粉塵去除效率變化不明顯;對于3～5μm的粉塵，分級除塵效率較大，粉塵去除效率變化明顯;對于大于5μm的粉塵，分級除塵效率區趨于穩定接近100%。
圖2為托盤對煙塵粒徑的分級去除效率，由圖可知：托盤對不小于2μm的粉塵具有較高的捕集效率，對于0.1～1μm的粉塵，有10%～30%的捕集效率;對于1～2μm的粉塵，有30%～40%的捕集效率。由此可見，托盤塔對PM2.5的粉塵具有較為顯著的脫除性能優勢，其總除塵效率也遠高于空塔。
流場均布效果：

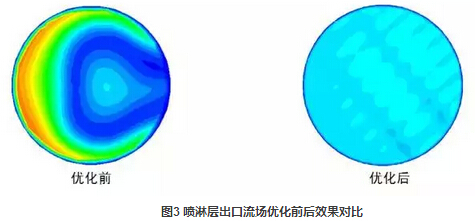

托盤還能提供良好均布煙氣的效果，圖3左側圖片為空塔中煙氣進入吸收塔后達到噴淋層時的流場分布圖，可以發現偏流很?chē)?yán)重;圖3右側圖片為托盤塔中煙氣進入吸收塔后達到噴淋層時的流場分布圖，煙氣經過托盤后得到了強制均布，能較好的與噴淋層漿液分布匹配。
雙頭噴嘴技術對除塵效率的影響
噴嘴噴出的液滴直徑越小，霧滴與粉塵接觸的可能性越大，除塵效率越高。因此，采用霧滴直徑小的噴嘴，有利于提高除塵效率。提高噴嘴壓力，霧滴直徑減小，但運行能耗增大。如果采用雙頭噴嘴，同等能耗下，就能獲得更小的霧滴直徑。

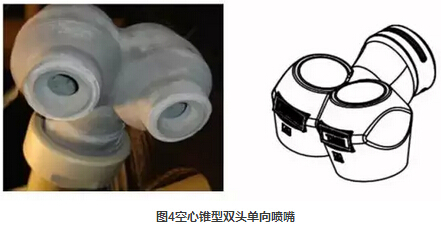

雙頭噴嘴是一個噴嘴有兩個出口，兩個出口噴出來的噴霧方向是相反的。噴嘴外形如下：

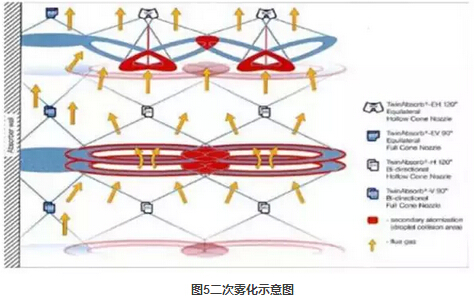

相對傳統噴嘴，采用雙頭噴嘴不僅可以提高單個噴嘴的霧化效果，可以明顯獲得密集的二次霧化效果，煙氣均勻分布、最佳的脫硫吸收效率，從而實現提高脫硫效率的同時節省漿液循環量，減少?lài)娏軐訑?shù)量，節能降耗的目的。
同時，雙噴噴嘴(雙向或同向)與其它標準噴嘴的最大區別是兩個噴射錐體的切向旋轉方向相反，不同的旋向不僅使相鄰的錐體碰撞速度提高，確保了二次霧化的效果，更主要的是避免了塔內煙氣同向旋轉后煙氣富集在塔壁的分布不均問題。
防泄漏技術
相對于中部噴嘴覆蓋密度，吸收塔周邊噴嘴覆蓋密度要小，導致塔周邊阻力小，煙氣大量從周邊上升，煙氣和漿液分布不均，脫硫和除塵效率下降。高效脫硫除塵托盤塔技術，在塔周邊采用實心錐噴嘴，漿液能更好的覆蓋吸收塔壁部分，有效將煙氣驅趕至塔中部，增加煙氣與霧滴的接觸，提高脫硫和除塵效率。
高效脫硫除塵托盤塔技術還在噴淋層之間增設氣液傳質增效環，將靠近塔壁的煙氣驅趕到吸收塔中間區域，使各個區域的液氣比盡可能接近平均液氣比，徹底解決邊壁效應，從而增加煙氣與液滴的接觸，提高脫硫和除塵效率。

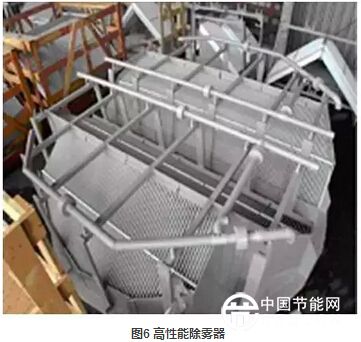

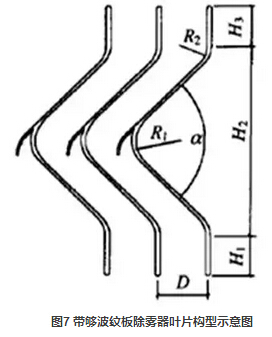

高效脫硫除塵托盤塔技術采用高性能屋脊式除霧器，確保液滴攜帶量不大于20mg/Nm3，其結構示意圖見圖6、7。
技術應用效果明顯
可見，煙氣協同治理技術將煙氣中原來各自獨立的脫除凈化系統相融合，實現了單一系統內實現多種污染物的脫除，以及實現單一污染物在多個系統同時脫除，末端高效除塵的濕法脫硫起著關鍵控制作用;對于高效脫硫除塵托盤塔技術，托盤上的液膜增加了煙氣在吸收塔中的停留時間，大大提高脫硫效率，有效降低液氣比，降低循環漿液泵的流量和功耗。

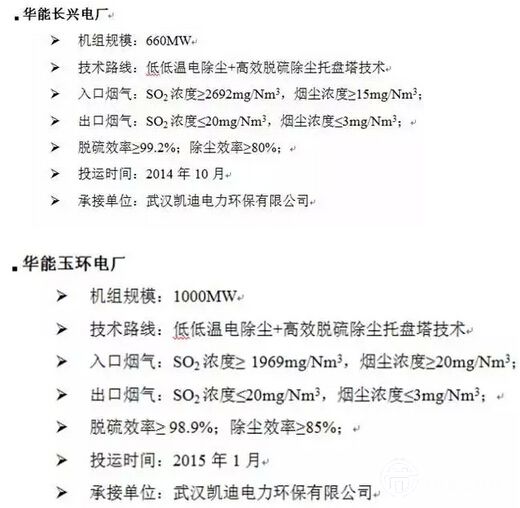

同時托盤對PM2.5的粉塵具有較為顯著的脫除性能優勢，其總除塵效率也遠高于空塔;高效脫硫除塵托盤塔技術在長興電廠、玉環電廠的實際應用結果顯示：排放煙氣中SO2濃度≤20mg/Nm3，煙塵濃度≤3mg/Nm3，表明該技術在超低排放上取得了突破，實現了燃煤機組“超低排放”。
