日本理化學研究所于2015年9月24日宣布，開發(fā)出了耐熱性大幅提高的有機薄膜太陽能電池(OPV)。相關論文已刊登在學術雜志《Nature》的在線版“ScientificReports”上。

OPV比硅類太陽能電池等耐用性差，這是其遲遲得不到實用化的原因之一。雖然降低耐用性的紫外線、水及氧氣等因素可通過封裝材料等解決，但對于耐熱性卻沒有很好的處理方法。此次開發(fā)的技術大幅提高了耐熱性，有可能成為加快OPV實用化的重要一步。此次試制的OPV元件的能量轉換效率最高為9.0%，在研究所的試制實例中是比較高的。

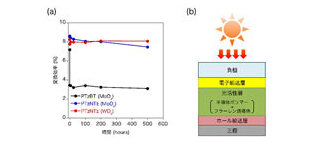

（a）是此次開發(fā)的OPV元件的耐熱性試驗結果。紅色折線為HTL采用氧化鎢（WOx）的元件，藍色折線為HTL采用MoOx的元件，黑色折線是原來的采用p型半導體材料的元件。（b）是元件構造的概要。

開發(fā)出這項技術的是日本理化學研究所創(chuàng)發(fā)特性科學研究中心創(chuàng)發(fā)分子功能研發(fā)組高級研究員尾坂格等人。提高耐熱性的關鍵是作為p型半導體材料采用了新開發(fā)的高分子材料“PTzNTz(thiophene and thiazolothiazole)”。

在500小時的耐熱性試驗中沒有劣化

尾坂等人采用這種PTzNTz和n型半導體材料——富勒烯誘導體，作為活性層材料，試制出了OPV元件。為評估其耐熱性，將OPV元件放在攝氏85度的氮氣中保存了500個小時。

原來采用p型半導體材料的OPV元件在同樣的耐熱性評估中，能源效率會降至初期值的大約40%，而此次經(jīng)過500小時后，能源效率為初期值的大約90%，耐熱性大幅提高。另外，此次將OPV元件的正極與活性層之間的空穴運輸層(HTL)的材料由鉬氧化物(MoOx)換成鎢氧化物(WOx)，進行了相同的試驗，結果發(fā)現(xiàn)能源效率為8.3%，基本沒有降低。

這種OPV元件的能量轉換效率最高值為9.0%，此時的開路電壓(VOC)為0.84V，短路電流(JSC)為16.0mA，填充因子(FF)為0.67。
