密云司馬臺新村建設工程是北京市政府和密云縣政府新農村建設的重點項目，位于北京市水源所在地密云縣的古北口鎮司馬臺村，總建筑面積77525㎡。
該項目所在地在我國熱工分區圖上屬于寒冷地區，冬季供暖是人民生活必備的基礎設施，但由于集中供熱設施無法覆蓋到司馬臺新村，且若采用直接電采暖方式，一次能源利用率太低，結合現場實地考察以及可持續發展的要求，選用“低溫空氣源熱泵+地板輻射供暖”系統方案。
一、項目簡介
根據司馬臺新村各戶型特點和建筑面積，項目選用低溫空氣源熱泵機組，共計596套。從空氣中吸收低位免費熱能，用于室內供暖的熱量供給源，滿足冬季供暖需求。
二、實際運行測試
測試方為北京市建委旗下的北京市房地產科學技術研究所，測試戶型為167㎡的別墅，此戶型配置的主機型號為HSLR-D-23(S)E，該機組在標準工況下(7℃)時的供熱量為23.8KW，功率為7.26KW。數據記錄日期為2013年11月26日—2014年1月13日。測試日期室內外溫度變化情況如圖2-1所示。

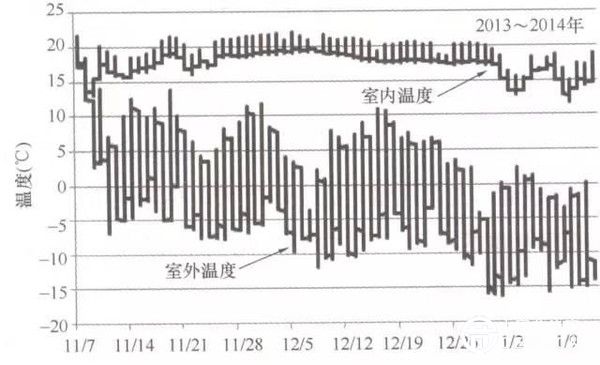

圖2-1 室內溫度測點與室外溫度隨日期變化
采用的熱量計通過熱量累計功能自動記錄每小時的供熱量，測試期間每小時供熱量如圖2-2所示。

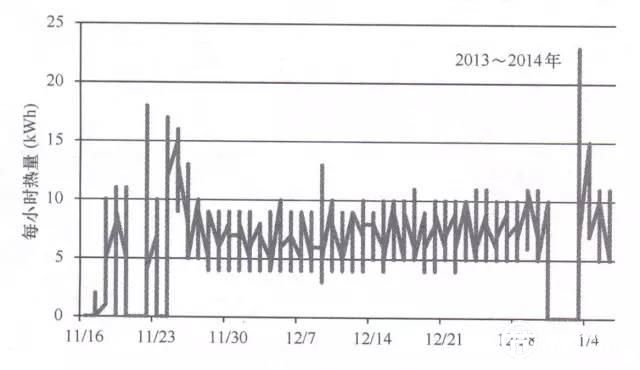

圖2-2 供熱量隨日期變化
由于該系統采用了控制回水溫度范圍的控制策略，回水的溫度范圍可根據個人的舒適度要求自行設定上下限，因此該系統通過間歇運行可以保持供回水溫度隨日起變化的波動性較小，如圖2-3所示。

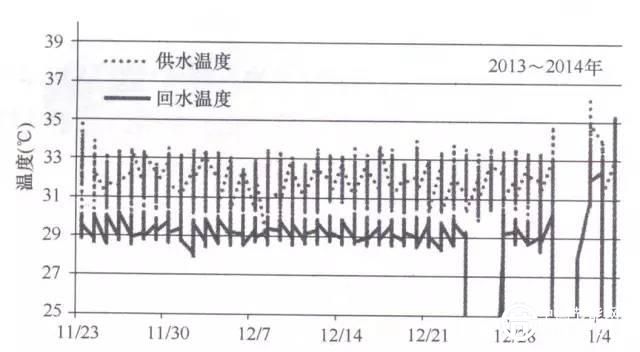

圖2-3 供回水溫度隨日期的變化
整個的測試期間系統的綜合COP平均達到3.1，最冷天的COP為2.6，其中綜合COP是指總供熱量除以總耗電量。測試期間平均供熱負荷33.4W/㎡，最冷天供熱負荷41.1W/㎡，如圖2-4所示。

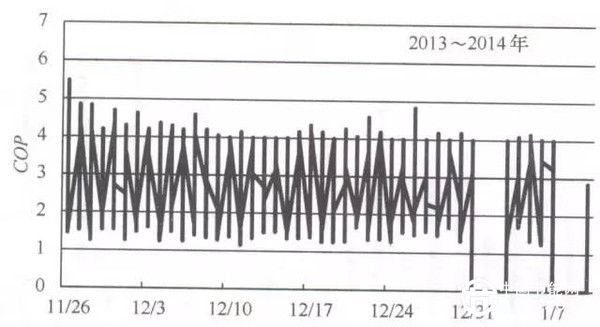

圖2-4 系統綜合COP隨日期的變化
針對最冷天的供熱量和耗電量進行分析(1月2日)，最冷天耗電量為70.5KWh，供熱量為183.3KWh，當日綜合COP為2.6，供熱能耗為41.1W/㎡。該日逐時耗電量如圖2-5所示，逐時供熱量如圖2-6所示，系統綜合COP逐時變化如圖2-7所示。

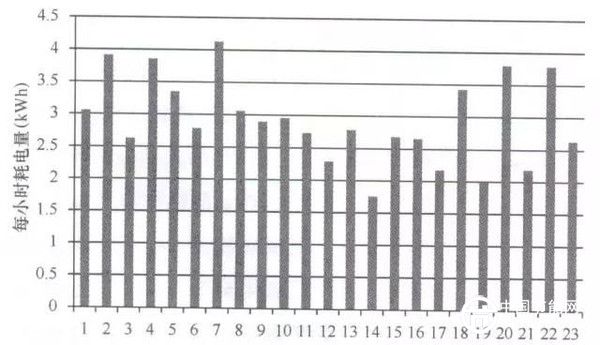

圖2-5 最冷天逐時耗電量
圖2-6 最冷天逐時的供熱量

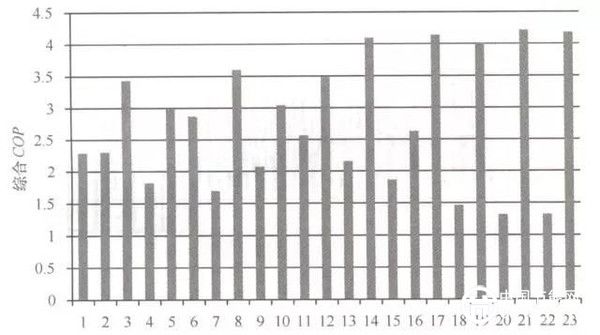

圖2-7 最冷天逐時的綜合COP
三、項目評價
(1)由于采用了空氣源熱泵+輻射地板的方式，用戶供回水溫度降低，提升了熱泵COP，該項目的綜合COP為3.0。
(2)由于每戶機組獨立運行，熱泵靈活性比集中供熱更好。
(3)運行方式上采用控制用戶回水溫度啟停熱泵的控制策略，因此室外溫度變化對用戶供回水溫度影響不大，保證熱泵穩定高效運行。
(4)該項目得到政府的電價優惠政策支持，實行峰谷電價，平電0.49元/kWh，谷電0.3元/kWh。整個供暖季的實際運行費用22.8元/㎡，大大提高了利用電能采暖的效率，經濟效益顯著。
(5)從節能和減排兩方面評價該項目。
在節能方面，該測試對象全年供熱量為54.7GJ，全年耗電為5161.4kWh，耗電量折合標煤1656.8kg(按全國平均供電煤耗321gce/kWh)。如果采用燃煤鍋爐代替熱泵，則需要消耗標煤2188.0kg(按燃煤咕嚕能耗40kgce/GJ)，因此該項目每年節約標煤531.2kg。
在減排方面，對當?shù)匚廴镜臏p排量，可認為同樣供熱量下燃煤鍋爐的污染物排放量，即消耗標煤2188.0kg的鍋爐排放量。依據每噸標煤排放二氧化碳約2.6t、二氧化硫約24kg、碳氧化合物約7kg(能源基礎數據匯編，國家計委能源所，1999.1)，經計算，減少二氧化碳5.7t、二氧化硫52.5kg、氮氧化物15.3kg。
就絕對減排量而言，由于空氣源熱泵消耗電力，而火力發電存在污染物排放，因此絕對減排量為燃煤鍋爐耗煤量與熱泵耗電折合標煤量之差，此時節煤量為531.2kg，對應減排二氧化碳為1.4t、減排二氧化硫?yàn)?2..7kg、減排氮氧化物為3.7kg。
(6)從系統初投資、運行費用、資源依賴程度、環境友好程度、系統簡便性、舒適性上綜合考慮，該技術尤其適用于市區內多層住宅、2萬㎡以下的商用及辦公建筑和郊區的獨棟及聯排別墅等。一方面滿足用戶對舒適、經濟環保、調節方便的供暖服務的需求;另一方面可以解決集中供熱設施無法覆蓋且有供熱需求場所的采暖問題。
