“智能電網”的下一個主要步驟的轉換交流電網?，F(xiàn)有的網格從集中式發電廠提供電力,并已很少或根本沒有了解個人用戶(工業、商業或住宅)加載和使用;與此同時,用戶沒有把握自己的使用和基于負載的成本。此外,現有的網格體系結構并不適合當?shù)?獨立的來源(例如,家庭太陽能電池板),提供在不可預測的時間回電網,以及借鑒網格。

智能電網是為了更有效地提供電力和平衡負載。它還提供了更好的了解最終用戶為負載均衡成本與分時,同樣重要的是,它將容納越來越多的斷斷續續的當?shù)貋碓纯赡芄╇婋娋W(wǎng)條件保證這樣做時,或能量存儲起來,供以后使用。

智能電網變成現實的一個關鍵是傳感器的引入各級網格的層次結構(圖1)。根據一份報告市場研究公司IHS,智能電網相關傳感器的市場將從2014年到2021年增長近10倍,達到3.5億美元。處理這些傳感器,智能電網依賴智能電表安裝在每個用戶的網站,向用戶和電力公司的電力供應,裝入和運營成本。這些米將與智能控制的內部電器和照明,和當?shù)氐碾娫?存儲,以及電力公司電網。

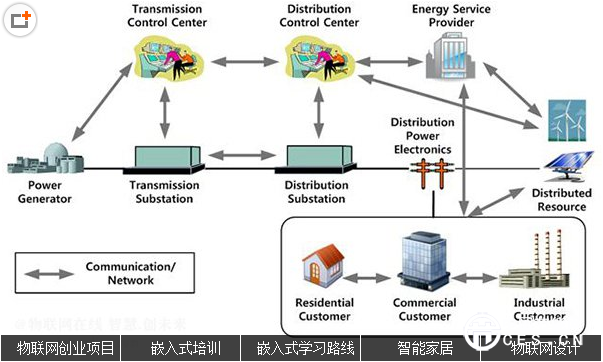

圖1:智能電網是一個主要從傳統的電力系統和電網升壓;不僅是設計增加來源,傳播,和利用效率,還允許小規模采購和本地化存儲。

智能電網概述

從歷史上看,交流電源電網連接多個發電站,是否受煤炭、石油、天然氣、水、或核燃料,成網狀,這樣任何這些來源可以支持用戶的系統的任何地方。公用事業運營的電廠和電網可以測量多少電力和能源是通過網格的每個部分,如果需要調整可用性和節流閥,可以測量每個終端用戶所消耗的能源成本(kW-Hr)通過各種遙測技術。

然而,洞察他們的極限。反饋回路的時間常數是相對較大的,因?yàn)樗饕菫榱嘶貞?yīng)大規模的變化,如在夜間使用更少的力量和快速啟動/時間在早上和晚上,白天有點穩態高價值。當然,在我們?nèi)找?4/7的世界,即使這些傳統模式正在改變。

智能電網的目標是允許靈活組合的能量水閘、配送路徑,和存儲,需要平衡所有驅動的可用選項,根據需要?jiǎng)討B(tài)調整組合,在一個相當快速,實時環境。成功的智能電網實現的目標是最小化需要大型發電廠或其他大規模的輸電線路。實現這一點,強大的財政激勵措施鼓勵使用負載均衡,力量用在蕭條時期,當?shù)氐碾娏Σ少?甚至本地存儲(例如,見特斯拉汽車公司最近宣布他們的Powerwall系統為家庭和辦公室)。

高級體系結構由低級構建塊

預測潛在的智能電網的靈活性和它可能產生的益處是誘人的,但現實是,讓它發生需要許多低級構建塊在終端用戶級別。特別是住宅設施的情況,每一個家庭只是有點不同,也沒有“建筑管理”專業人員。智能電網功能金字塔開始監控,也許上進行控制的能量被送到,或者提供的,回家。有幾個階段實現這個目標。

首先,每個家庭將需要一個智能電表,被稱為先進的計量基礎設施(AMI)測量電源使用,并提供數據的效用計費和跟蹤。它還提供了洞察消費者監控使用情況和價格,和更多的實際控制能源使用的可能性。AMI,反過來,適用于家庭住宅能源管理監控/控制函數(REM),使用一個utility-installed家區域網絡(漢族)和米,恒溫器,燈,和其他設備這也許是要監視和控制;漢族連接是通過無線鏈接或電力線通信(PLC)。

一般來說,消費者懷疑的想法效用控制能源使用的金額和時間,和進展尚不清楚。另一種,utility-provided REM取而代之的是一種消費者所提供的一個獨立的快速眼動(iREM),連接通過AMI計量子系統和積極監控能源使用,但允許用戶維護的個人控制。

集成電路、傳感器、軟件是關鍵元素

翻譯這些廣泛的、高層次的目標變成現實,如智能電表和智能設備/夾具控制,就是供應商的大量機會,但由于嚴重的成本壓力。

市場研究公司IHS相信全球出貨量智能電表將三約6200萬輛2011年到2016年之間,這將導致一個翻倍的同期相關半導體市場。在報告總結希烈,Jacobo卡拉斯科、工業電子研究IHS分析師指出,“最初的動機取代傳統米與智能電表節省能源。然而,一個更引人注目的動機是網格的儀器。使用智能電表,公用事業公司最終將有一個已有網格,使他們計劃發電并更有效地管理他們???資源。“幾個例子說明了,供應商已經采取措施使這些智能電網的關鍵構件變成實際的發展。

領先的智能電表集成電路是格言Teridian™78 m6631高度集成,三相功率測量和監控芯片系統(SoC)(圖2)。該設備包含一個22-bit delta-sigma a / D轉換器,一個8051 -兼容的微處理器核心,和一個32位的計算引擎(CE)處理AC -行數據。78 m6631是專為電力和質量測量應用程序需要兩個三角洲和懷依三相配置。

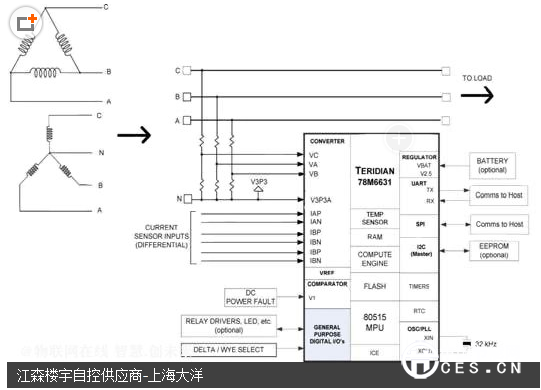

圖2:78條箴言Teridian m6631功率測量和監控SoC不僅實現智能電表的大部分功能,而且還提供各種線傳感器類型和三相連接配置。

設備提供了六個模擬輸入A / D轉換器(三個差動電流和三個電壓)接口電流和電壓傳感器用于交流線路皮卡。設備提供了優于0.5%的準確率2000:1寬動態范圍。連接到主機處理器,56-Pin TQFN-packaged IC包括SPI、I2C、UART I / O。它還包括基本的數字I / O端口控制led告訴用戶智能電表的狀態,外部驅動繼電器,甚至允許輸入換能器之間的選擇。

智能電表集成電路本身,不管功能或集成水平,僅僅是故事的一部分。馬克西姆提供應用軟件可以加載到128 kB閃存固件提供分析和系統調整,包括:

真有效值電流和電壓的計算

活躍,反應性,明顯,基本和諧波功率計算

根本和諧波電流和電壓的計算

線頻率和功率因素計算

相位補償(18°±60 Hz)

內置校準程序

可編程的報警閾值

這種組合的合適的線電流/電壓傳感器,Teridian IC,嵌入式固件,全球和分析將滿足各種性能和監管標準的準確性,及時性和數據報告。

住宅和商業(辦公室)照明是一個領域智能電網可以集成保存重要的權力。與空調必須運行維護所需的溫度(盡管這樣做有效的目標),照明有更大的靈活性。用戶可以選擇調整照明水平以滿足他們的需要根據外部光線,可用房間入住率,和其他因素。照明也廢熱的來源,可以是好事還是壞事,取決于外部溫度。

盡可能多的設施是切換到led燈具效率,長壽,和dimmability(適當?shù)目刂齐娐泛退惴?,供應商提供LED-optimized次世代照明ICs。一個例子是CY8CLED0xD / G0y家族PowerPSoC®聰明的司機從柏樹半導體公司。,由十幾個相關ICs不同數量的內存,I / O數,和一些內部函數(圖3)。每個設備包括五個主要模塊:PSoC核心,數字系統,模擬系統,系統資源和權力外圍設備(包括功率場效應晶體管、滯后控制器、電流放大器和棱鏡/ PWM調制器)。這些PowerPSoC家庭設備的目的是取代傳統的單片機,系統ICs,許多離散的組件,在他們的周圍。

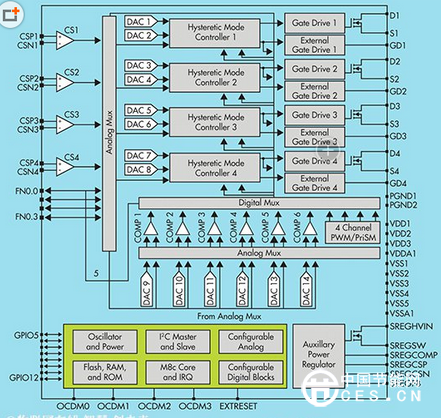

圖3:不同CY8CLED0xD / G0y PowerPSoC ICs的家庭從柏樹半導體LED照明專門為智能駕駛,這是快速增長的替代可敬的白熾燈和節能燈燈泡,但具有獨特和仔細監控驅動特征。

每個PowerPSoC特性綜合力量的數組的外圍設備以及數控功能。電力設備包括:

四個獨立運營的場效應管(32 V / 1)可以驅動大功率led

四個可編程滯后控制器提供控制發光二極管的電流輸出

四個可編程下部門驅動程序支持電壓高于32 V,用于與外部mosfet

Floating-load巴克Floating-load buck-boost,升壓轉化器拓?fù)錆M足各種應用程序的不同的電壓要求的靈活性

開關頻率2 MHz,允許使用更小、更便宜的電感器

一個輔助功率調節器設備從一個電源

16位調光照明應用程序需要高分辨率變暗

在數控方面,用戶可以訪問:

八個可編程數字式塊等功能的計時器,計數器,pwm和uart

六個可編程模擬等功能塊放大器,adc、dac、過濾器和比較器

至少16 kb的閃存

一個8位微控制器

PSoC內設備、可配置的權力,模擬,數字,以及互連電路實現高水平的集成支持工業,商業和消費者led照明需求。

簡單的傳感器也可以產生很大的影響。在最低功能水平的智能電網和智能能源互動,入住率檢測器的使用可以消除浪費照明能量,尤其是在一些地區只能看到高度間歇性,分散使用在短時間內(廁所)。這是一個基本組件等ZilogZmotion ZRE200BP PIR(被動紅外探測器提供了較大的利益適度的投資。

結論

智能電網提供了巨大的節能潛力和效率從一代到使用和存儲。翻譯大概念變?yōu)楝F(xiàn)實需要大幅升級設施和設備在網格系統的各個階段,有很多工作做在當?shù)睾妥≌攸c(diǎn)必須保持成本低,易于安裝和使用是至關重要的,實實在在的利益必須是現實的。供應商的組件(如電能計量集成電路、照明和能源控制ICs,甚至基本傳感器發揮了很大的作用在這個升級到一個網格,更有自我意識,靈活、有彈性。
