在過去，機器被設計得十分堅固，盡管這的確可以顯著延長使用壽命，但常常超過了必要尺寸。因此，繼續使用被視為“廢鐵”但卻仍能工作的機器進行生產操作也就不足為怪了。這種情況下，為了讓這些機器適應當前工藝水平，通常需要花費大量成本將它們轉化為最新一代自動化解決方案。Lower Austrian Umdasch Group公司就面臨了這種情況，該公司在去年年末決定對偏心壓機進行基本改裝。

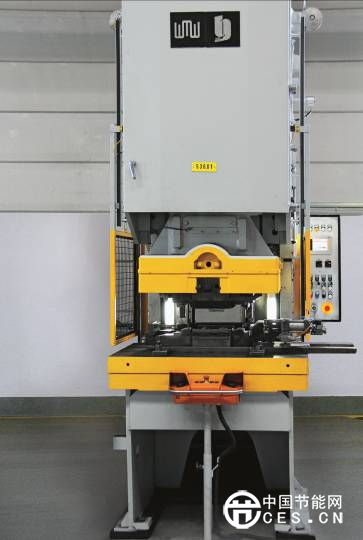

改造后的離心壓機符合現代標準。標題：偏心壓機上的機械旋轉凸輪設計被Pilz自動化公司的完整電子解決方案所取代。

Umdasch Group是奧地利最大、歷史最悠久的家族木工企業，其歷史可追溯至1868年。如今，該公司也加工金屬以及新型復合材料，但仍以木材加工為主要特色。

由Doka Group和Umdasch Shop fitting Group組成的Umdasch Group，以其用于建筑行業的黃色模殼最為著名：包括用于隧道、土木工程和建筑施工的模殼解決方案。DokaGroup生產各種組件，例如吊頂支柱、重載支架、橫向負載裝置或室內錨固系統。

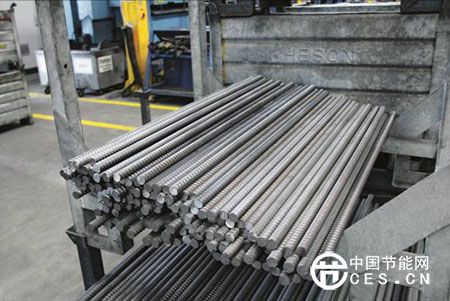

偏心壓機將毛坯制成螺紋鋼預埋件?？梢詫A形、粗糙的鋼螺紋桿插入壓機，然后壓成螺紋形。

錨固系統包括螺紋鋼預埋件，DokuGroup自1980年代便使用偏心壓機制造這種預埋件。偏心壓機被用于將粗制螺紋棒加工成Z形。該壓機可以使用各種工具進行各種長度材料的再成形。螺紋鋼預埋件將被澆筑到混凝土中;舉例來說，螺紋可以為固定攀爬系統或支架提供固定點。再成形可確保被混凝土包裹的螺紋鋼能夠承受規定的牽引力而不會撕裂。

改裝保證利用率

由于壓機其他方面的機械狀況十分良好，公司認為這種情況下值得進行改造。盡管偏心壓機仍能工作，但是開始顯示出利用率方面的不足：如果某組件故障，經過維護，即機器停止后，無法保證十天內能將壓機重新投入使用。該壓機的電子器件尤其老舊，相關備件已停產：它們使用的是已淘汰的接觸器控制技術。改造可保證基于最先進技術，將壓機升級至最新標準，在本例尤其如此。最重要的是，可以輕松獲得各種組件。

可持續解決方案

壓機源于前東德。當時的解決方案是使用專用的電機啟動解決方案，使電機可以在電力不足時啟動。當時為此安裝了許多解決方案，但是以目前的技術水平已不再不需要它們。

該公司委托作為完整的安全自動化供應商的Pilz升級壓機。在項目開始前，該公司與Pilz一起進行了風險分析，確定了后續的操作路線，例如哪些組件需要更新。作為基礎的Doka實施指南指定了生產商和要使用的組件。Pilz負責全面規劃升級、獲取所有相關組件、組織控制柜制造和執行最終的實際現場升級。Doka可以輕松地在自己的車間對壓機進行機械修改。

Pilz有多年的壓機改造相關經驗：各種因素(例如更新接線或閥)起到了重要作用，特別是對于壓機安全。

可提高壓機生產率的完整解決方案

最終，Pilz為壓機提供了全新的電機作為主驅動電機，在發生故障時可隨時更換。此外，還更換了壓機安全閥和所有氣動設備。但是，升級主要關注的是整個控制柜的更新和接線。使用了來自PSS4000自動化系統的PSSuniversalPLC控制系統作為更高層的控制系統。該自動化系統包含各種級別的硬件設備。所有控制和I/O系統都采用模塊化結構。因此，可以將它們用于各種解決方案，并且價格實惠。

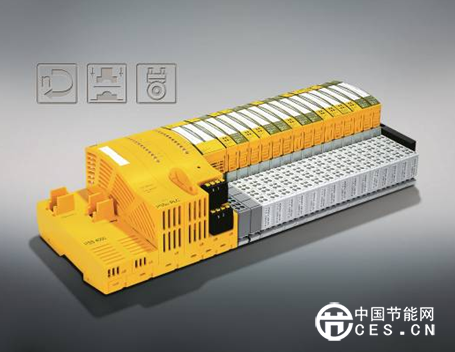

PSS4000自動化系統中的電力旋轉凸輪設計包含PSSuniversal PLC控制系統、軟件塊和PSENenco旋轉編碼器。

“老式”機械旋轉凸輪設計被Pilz的電子解決方案所取代，它組合了控制系統、專用軟件塊和PSENenco旋轉編碼器。它具有您能夠想到的最簡單安裝方式：PSENenco安全旋轉編碼器的設計具有完整冗余，同時軸上安裝了并且可調節。它將當前的編碼器值通過SSI接口(同步串行接口)傳輸?shù)絇SSuniversal PLC控制系統。軟件程序使用這些值計算對應的壓機工作角度。通過這種方式，它可以安全地進行每個運動的角度計算，并確定行程數量或旋轉方向。無需對安全系統進行任何復雜的機械調整。如此一來，可以安全、靈活并經濟地實施壓機解決方案--從超程凸輪的動態化到內部斷軸的監測。只需三個參數就可以設置上行凸輪和超程凸輪?？梢园踩?dòng)態地計算具有可變行程數量的壓機的超程凸輪。為了保證始終獲得準確的壓機停止點，將在每次壓機停止時自動重新計算超程。如果超過了設置的極限值，將通過屏幕發出信號并使壓機停止。

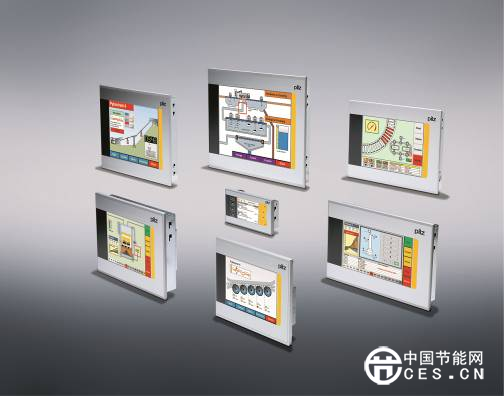

PMI(Pilz人機界面)操作員終端提供成熟的診斷和可視化理念，可針對設備或機器的具體要求進行定制。

在改造前，盡管是以電子方式調節滑塊行程，仍然需通過刻度讀數。當前解決方案使用距離測量系統，因此，操作員現在可以在Pilz的操作員終端PMI(Pilz人機界面)509上直接查看位置?，F(xiàn)在，顯示屏可以顯示純文本的錯誤消息;已通過軟件集成了之前的機械計件器。即使是復雜應用，強大的1GHz-RISC處理器也能保證快速處理;通過以太網接口快速傳輸所有數據。如此一來，操作員終端便可保證設備或機器的高生產率。

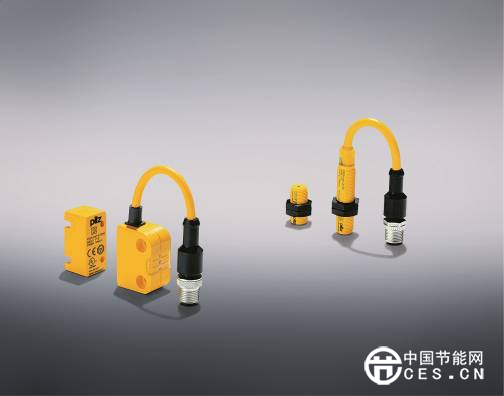

使用PSENmag磁安全開關監控Umdasch的防護裝置。它們用于根據EN60947-5-3監控防護裝置的位置，還可用于一般位置監控。

改造后的壓機使用Pilz提供的共三個PSENmag磁開關輪詢所有安全相關移動部件(例如側面防護裝置)的狀態。它們用于根據EN60947-5-3監控防護裝置的位置，還可用于一般位置監控。安全開關既可以串聯也可以輕松地集成到系統環境中。采用隱秘的防操縱安裝。

升級簡化了操作并增加了便利性

在升級壓機后，操作員可以訪問更多信息，同時簡化了換模工作。最后步驟是安全系統和測量系統的編程，以及可視化實施。

升級后的手動操作壓機必須接受公認機構的檢查，因此，該系統最終獲得了T?V的批準。該項目最終以壓機操作員的指導作為結束。

升級需要14天時間：“通過與Pilz合作，我們得以快速、順利地改造我們的壓機。由Pilz負責整個過程，一切都十分完美”，Doka Metallbau的維護工程師Markus Kalten brunner最后滿意地表示。“以前，我們非常重視堅固性-這讓我們無法把握新技術。通過升級，我們不僅可以節約成本，還可以改造壓機，從而完全根據當前情況使用它”，Markus Kalten brunner表示，正是改造的核心利益所在。

得益于“重新煥發活力”式的改造，“廢鐵”變成了與新產品一樣好的壓機，并且在生產率、利用率和安全性方面可媲美新產品。
