為了貫徹落實《國家環境保護“十二五”規劃》提出的水泥行業NOX減排任務，海螺集團成立“脫硝工作領導小組”，認真摸索和總結水泥行業煙氣脫硝技術方面綜合管理和創新經驗，通過分批次工業性實驗形成具有“海螺特色”的“精細化操作+低氮燃燒+SNCR煙氣脫硝”技術路線：

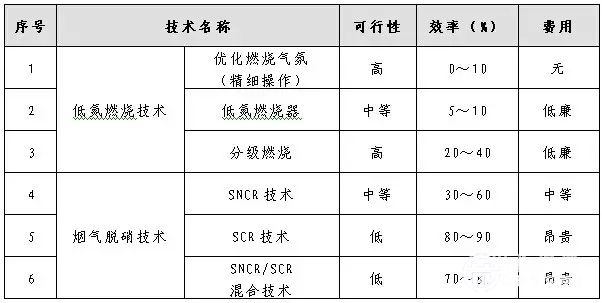

表1：水泥窯脫硝技術應用效能的比較

針對水泥行業的脫硝技術，國內發展較晚，2012年前尚未大規模啟動脫硝項目，可借鑒的資料不多，基于國外技術資料和海螺的脫硝工程經驗，海螺集團在2012年以前主要采用離線式分解爐、C-KSV分解爐、分級燃燒、低氮燃燒器等燃燒中控制技術， 通過精細化操作可將NOx排放濃度控制在550mg/m3左右。

(1)在寧國廠1#窯、銅陵海螺1#窯、凌云通鴻1#窯、新疆哈密1#窯、盈江允罕1#窯、武岡云峰1#窯采用離線式分解爐。

(2)自2004年起，在銅陵海螺3#-5#窯(2×10000t/d及12000t/d)、樅陽海螺4#窯(7200t/d)、池州海螺1#窯(8000t/d)、蕪湖海螺5#-6#窯(2×12000t/d)成功地引進應用了分級燃燒的低NOx控制技術。

(3)2008年，與川崎聯合開發了低NOx型 C-KSV分解爐，目前在海螺國內已有37條低NOx型水泥熟料生產線投入了運行，減排效果良好。

(4)2011年，為了進一步執行國家環保減排保底政策，海螺水泥總結在脫硝技術方面的成功經驗，與川崎聯合開發分級燃燒技術，已在65條水泥熟料生產線實施技術改造。

一、海螺水泥脫硝的技術路線探討

雖然海螺集團燃燒中控制法的減排效果顯著，但為積極貫徹落實國家 “十二五”NOx減排任務和滿足新標準要求，海螺集團“脫硝工作領導小組”積極探索科學實用的水泥窯脫硝技術路線。

1.脫硝技術交流和研討

2012年以來，海螺集團“脫硝工作領導小組”按環保部的指示精神，圍繞水泥窯脫硝技術，與廣東南大環保、日本川崎等國內外多家環?？蒲袡C(jī)構和環保企業進行技術交流和考察，對幾種常用的NOx減排技術進行摸底，對國內水泥企業的煙氣脫硝項目進行實地調研，了解常用脫硝技術的優缺點，對該技術的運行狀況進行深入研討。

2.水泥生產線煙氣脫硝技術的比較

海螺集團熟料線基本配備低氮燃燒系統，必須在低氮燃燒技術的基礎上實施煙氣脫硝技改，才能將NOx的排放濃度控制到較低的水平。通過幾種常用的煙氣脫硝技術的調研，海螺集團對煙氣脫硝控制技術設計參數進行分析比較。

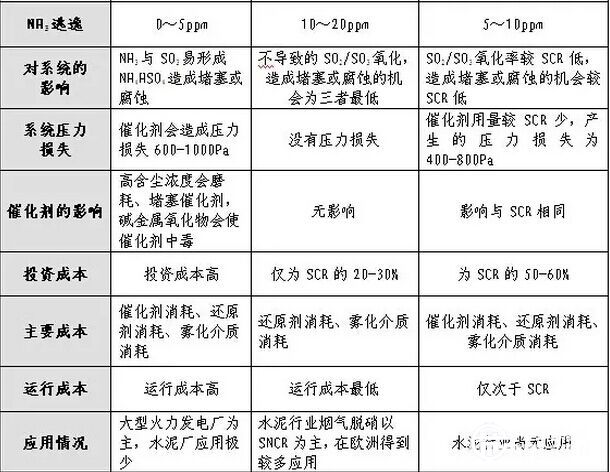

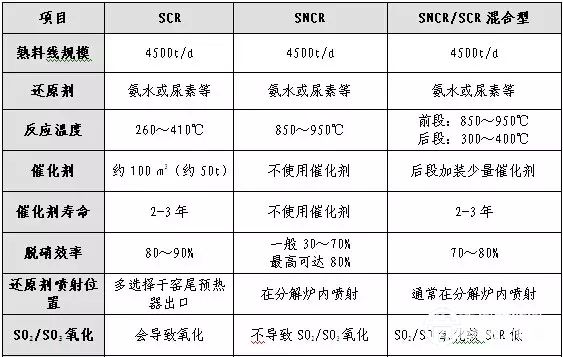

表2：煙氣脫硝技術設計參數比較

通過比較可知，SCR和SNCR/SCR混合煙氣脫硝技術在水泥熟料線上的應用尚不成熟，SCR系統與水泥生產線的接口問題難解決，催化劑的使用條件受煙氣溫度和含塵濃度的限制;SCR系統接口位置設在預熱器出口，煙氣成分復雜，含塵量高(60～100g/Nm3)，易引起催化劑堵塞、中毒或活性下降。該技術在水泥廠的適用性還需進一步論證。

3.水泥廠脫硝技術的選擇原則

控制水泥窯爐NOx排放有很多種方法，各種脫硝工藝工程投資和脫硝效率各不相同，選擇何種脫硝工藝一般可根據以下幾個方面綜合考慮：

(1)NOx排放必須滿足國家和當?shù)卣疁p排要求;脫硝設施必須適用于工程已確定的運行條件，對生產運行影響最小;根據工程的實際情況盡量減少脫硝裝置的建設投資。

(2)脫硝工藝要做到技術成熟、設備運行可靠，并有較多成功的運行業績;盡量從源頭(燃燒過程中)來降低NOx的生成，降低后續煙氣脫硝技術設施的運行成本。

(3)煙氣脫硝技術先進，還原劑、水和能源等消耗少，盡量減少運行費用;煙氣脫硝技術還原劑要有穩定可靠的來源;脫硝裝置應布置合理。

4.海螺脫硝技術路線的確定

根據“技術先進、工藝成熟、經濟合理”的選擇原則，憑借先進的窯操作技術和豐富的生產管理經驗，海螺集團成功將精細化操作、低氮燃燒及煙氣脫硝技術有機結合，形成具有海螺特色的新型干法熟料生產線綜合脫硝技術路線圖，使脫硝效率有效控制在環保行政主管部門要求標準內、脫硝運行成本最低、生產組織安全可靠。為水泥企業探尋到當前優質、高效、經濟的新型干法水泥窯脫硝解決方案。

⑴采用精細化操作和低氮燃燒技術，進行分解爐燃料分級燃燒技術改造，將燃料分級加入，降低分解爐內燃料型NOx的形成，并還原窯內產生的熱力型NOx，從而實現NOx的排放，并通過操作的優化調整，可穩定控制NOx的排放濃度在550mg/Nm3以下。

二、海螺集團脫硝技術特點

⑵采用選擇性非催化還原(SNCR)煙氣脫硝技術，配套建設SNCR煙氣脫硝設施，在分解爐上部合適的溫度區間內噴入還原劑，與煙氣中NOx發生還原反應，進一步降低NOx排放，還可以減少還原劑(氨水)的消耗量和氨逃逸，在保持與窯長期同步運行的前提下降低脫硝成本。

海螺集團具有新型干法窯工藝技術不斷提高和創新的能力，集團領導在水泥生產、工藝控制、精細化管理等方面給予了大力支持和推動，將污染物減排技術有機融入生產工藝全過程，因此海螺綜合脫硝技術路線具有以下主要特點：

1.嚴格實施精細化操作

窯尾煙室的氧含量越低，分級燃燒的脫氮效果越好。海螺集團研究發現，當窯尾氧含量高于3.5%時，脫硝效率明顯下降。因此，必須以全面提高生產管理水平和精細化操作水平為保證，這對于很多水泥廠來說是挑戰。

海螺集團通過優化回轉窯系統的煅燒制度，控制利于降低NOx的火焰形狀和適當?shù)撵褵郎囟?在不影響熟料質量的前提下，降低窯尾主排風機轉速、減少系統用風、增加三次風量、盡量降低過剩空氣系數;適當降低窯內喂煤量、增加分解爐喂煤量，從而使NOx排放濃度控制在800mg/Nm3以下，同時系統阻力有所降低。在保證脫硝效率的同時可降低熟料燒成能耗，從而達到了節能減排效果。

2.對窯尾煙室和分解爐成功實施改造

低氮燃燒脫硝技術在國外水泥行業應用普遍，國內雖已引進該技術，但由于技術消化沒有到位、操作控制管理不當，導致脫硝效率較低。

海螺集團對窯尾煙室入爐煙氣進行整流，改造上升煙道，使窯內煙氣入爐流場穩定，降低入爐風速。脫氮區空間能夠滿足煤粉及還原性物質還原NOx所需的停留時間。在熟料生產線煙室和分解爐之間建立還原燃燒區，將分解爐煤粉分4點、上下2層喂入，增加了燃燒空間。在保證煤粉充分燃燒的同時，適當增加分解爐錐部的煤粉喂入比例，保證無焰燃燒產生CO、CH4、H2、HCN和固定碳等還原劑。這些還原劑與窯尾煙氣中的NOx發生反應，將NOx還原成N2等無污染的惰性氣體。此外，煤粉在缺氧條件下燃燒也抑制了自身燃料型NOx產生，從而實現水泥生產過程中的 NOx 減排，確保使改造后的NOx排放濃度控制在550mg/Nm3左右。

3.成功實施配套改造

根據原系統三次風入爐速度和流場分布的需要，調整三次風入口面積大小和入爐風速;根據原系統的運行狀況，調整下料點位置，使生料沿分解爐錐部?jī)?nèi)部下滑，避免了分解爐錐部高溫結皮現象;在上升煙道與分解爐錐部連接處設計弧面揚料臺，防止塌料現象發生。

4.優化操作SNCR煙氣脫硝系統

為保證滿足脫硝要求，海螺集團在認真總結增濕塔處理窯廢氣操作經驗的基礎上，在SNCR煙氣脫硝設施的爐前噴射系統布置8-16支(根據窯型確定數量)霧化效果好、具有防堵功能的噴槍?zhuān)恐屃髁空{(diào)節范圍20～200L/h，針對熟料生產線的特點設定科學合理的NH3/NOx摩爾比，選用脫硝效率高、運行成本低、運輸保管安全性能好、貨源充足的20%氨水作為還原劑。通過PLC控制系統將SNCR運行參數在中控操作室電腦屏幕上顯示，實現實時監控的目的，并按照在線監控?cái)?shù)據自動控制氨水噴入量，確保NOx排放濃度和氨逃逸量受控。

三、海螺水泥脫硝技術路線的實施效果

具有海螺特色的新型干法水泥窯脫硝技術已達到國家環保部對海螺集團在脫硝技術創新應用的要求，系統總結了國內水泥行業將精細化操作、低氮燃燒及煙氣脫硝技術有機結合的操作路線圖，解決了單獨使用SNCR煙氣脫硝技術產生的還原劑使用量大、氨逃逸濃度高、下游設備的腐蝕嚴重及運行成本高等難題，是當今水泥企業最可靠的脫硝模式，得到了地方環保行政主管部門、水泥協會和同行的高度稱贊和推廣。

海螺集團在投資推廣該項技術的同時，還要求根據區域特性加快研究還原劑、燃料品種和煅燒工藝方式的開發，進行技術創新。截止2015年5月底，海螺集團全部水泥熟料生產線都采用了“精細化操作+低氮燃燒+SNCR”海螺脫硝技術路線、且與窯同步運行，經地方環保行政主管部門驗收， NOx排放濃度均優于《水泥工業大氣污染物排放標準》(GB4915-2013)排放限值，確保滿足各區域不同脫硝減排要求，并已獲得脫硝專項補助資金1億余元。
