項目背景

1、項目名稱：煙臺套子灣污水處理二期項目

2、項目類型：市政類項目

3、項目設計單位：中國市政工程華北設計研究總院

中國市政工程華北設計研究總院成立于 1952 年，是我國最早的城市煤氣和給排水設計院，現隸屬于國務院國有資產監督管理委員會管理的中國建筑設計研究院。 2008 年在同行業中率先取得了“工程設計綜合資質甲級”證書，成為可承接各行業、各等級的建設工程設計業務，可從事資質證書許可范圍內相應建設工程總承包業務、項目管理和相應的技術與管理服務及科技研發為一體的大型綜合性國家設計研究機構。是“國家高新技術企業”，具有進出口企業資格，具有ISO9000質量管理體系、環境管理體系、OHSAS18000 職業健康安全管理體系國際標準認證資格。

4、投資金額：71955.15萬元。

二、正文

煙臺套子灣污水處理二期項目

項目概況：

本項目為初步設計投標，項目位于煙臺市套子灣南岸，現有污水處理廠位于西北側，二期工程占地面積3.47公頃，新建處理規模15x104m3/d，再生水廠土建規模10x104m3/d，設備安裝規模4x104m3/d，工程總投資71955.15萬元。

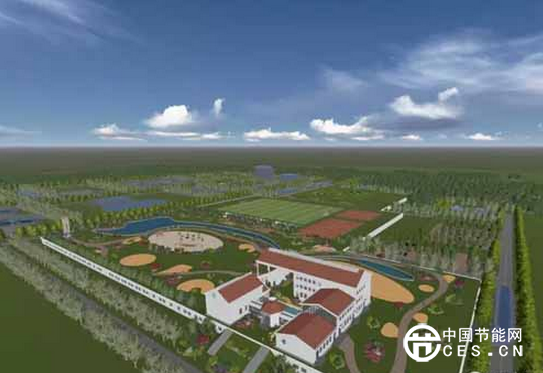

二期工程經三套方案比較，采用上設休閑公園，雙層加蓋的完全半地下式布置，這種布局可以有效隔絕污水處理廠運行過程中產生的各種噪音，保護周邊地區聲環境;同時有效保護周邊地區景觀環境，促進旅游業及周邊經濟、招商引資的發展，為周邊地區帶來巨大的間接經濟效益和社會效益。

本項目工藝單體構筑物全部位于地下，空間布局緊湊，結構柱網密集，常規二維圖紙設計中極易出現結構性碰撞，同時由于對污水進行深度處理回用，管線繁多，在有限空間內排布緊湊，二維設計中也極易出現交叉碰撞。為解決上述問題，本項目在設計過程中引入BIM技術，使用ArchiCAD為平臺進行模型搭建、出圖、動畫以至投標的全過程，由于建模過程的直觀性消除了錯漏碰撞，設計精度遠遠超過初步設計要求，細致的工作態度得到業主肯定，該項目應用BIM技術助力設計院成功中標。
