2015年7月26日上午9點左右，包括洛杉磯市在內的大部分南加州地區的居民登陸CAISO的網站查詢實時電價時，驚奇的發現此時電價竟為負值。這就意味著，此時用戶多用電反而會受到補償，而發電公司卻需要為自己發的電支付一定的費用。事后的分析表明，造成這次負電價的原因是在該時段南加州地區風電出力達到1981MW， 比CAISO的預測值高出73%，從而使得系統的可用發電量要大大高于當時的負荷。從美國各區域電力市場的運行經驗來看，新能源比例高的地區出現負電價的頻率也會隨之增加。 那么，負電價產生的機理是什么?負電價跟新能源之間有沒有必然的聯系呢?負電價對系統的運行會有什么影響?本文將對這些問題進行深入的探討。

1、背景

從發電商的角度來講，市場出現負電價意味著發電商為了保持機組的運轉而不得不付錢給用戶來使用其電力。這種情況出現的原因一般比較復雜，但最主要的原因有兩個：一是系統的局部阻塞導致新能源發電無法傳輸到負荷中心，二是系統的發電能力超出了負荷需求，但由于系統的運行靈活性 (flexibility) 不夠導致使得機組無法快速的被切除。第一個原因一般會導致局部負電價，而第二個原因則往往會導致全系統負電價。

從歷史數據上來看，負電價出現時一般會有如下的特征：1)系統的用電需求比較低，而陽光非常強烈或者風力很充足。此時，太陽能和風能發電量較大。2)出現在周末、假日、半夜、中午等時段的概率較大。因此，在夏天的一個陽光充足的周末，或者冬天刮起大風的圣誕節清晨，出現負電價的概率將會大大增加。

世界上有很多地區盡管成立了電力市場，但卻不允許負電價的出現。在歐盟，只有歐洲電力交易協會(European Power ExchanGE， EPEX)管轄下的法國、德國、奧地利、瑞士、比利時和荷蘭等國家允許在市場中出現負電價。其他的歐盟國家尚不允許市場電價低于零。這是電力市場發展初期的一種保守的設計。設計者擔心一旦允許電價小于零，則其可能降低到一個非常“負”的值。一個實際的例子發生在2013年6月中旬的一個周末，法國批發電力市場的電價竟達到負200歐元每兆瓦時。

2、負電價產生的機理

我們談到的市場電價，一般是指市場批發側的節點邊際電價 (Locational marginal pricing， LMP) 。在日前市場，獨立系統運營商ISO的調度軟件求解的是一個復雜的整數規劃問題;在實時市場，求解的則是一個線性優化問題。這些問題一般包含以下幾個要素：

變量：主要的求解變量為系統中機組的有功出力和機組的關停狀態。

目標函數：日前市場的目標函數為最大化社會福利 (social welfare)，它等于所有負荷服務實體的買電報價減去所有發電機組的賣電報價。實時市場只有發電機組的賣電報價，沒有負荷服務實體的買電報價。取而代之的是實時的負荷預測。從經濟學的原理可知，當需求曲線為非彈性的時候，最大化社會福利即等于最小化成本。因此，實時市場的目標函數為最小化機組的運行成本。

等式約束條件：即系統的供需實時平衡條件。在任何時刻，所有發電機所發的電量必須等于系統負荷需求加上網絡損耗。

不等式約束條件：包括輸電線路不能超過其限值、發電機組出力的上下限等等。

含有上述要素的優化問題稱之為原問題，可以通過專門的商業軟件來進行求解。求解的直接結果便是機組的出力水平和關停狀態。此外，商業軟件還能給出各約束條件對應的對偶變量的最優值，這就是對偶問題的解。在電力市場中，LMP可以通過對偶解來獲得。由于系統存在輸電阻塞和損耗，各個節點上的價格都是不一樣的。在數學上，節點邊際電價可以分解為三個部分：

能量部分：等于上述優化問題中等式約束條件所對應的對偶變量的最優值。

阻塞部分：如果線路沒有阻塞，則該部分的值為零。發生阻塞時，該部分的值等于線路約束條件對應的對偶變量乘以系統轉移常數。

損耗部分：等于各個節點上的邊際損耗成本。

系統任何一個節點上的LMP，都是上述三部分相加之和。舉一個實際的例子，在2015年9月21日22：15這一時刻，美國中西部獨立運營商的某個節點上的LMP為$14.38/MW。其中，能量部分、阻塞部分和損耗部分分別為 $19.42/MW、$-2.49 /MW和 $-2.55/MW。同一時刻系統中的另外一個節點的LMP為 $19.56/MW，其中能量部分、阻塞部分和損耗部分分別為 $19.42/MW、$0.08 /MW和 $ 0.06/MW?？梢钥吹较到y(tǒng)能量部分的值在兩個節點上都是一樣的。

對LMP的三部分進行分析，可以得到一些有意思的結論。損耗電價部分的值一般相對較小，對系統的影響不大。如果系統出現了局部負電價，一般表明能量部分是一個正值，而阻塞部分一個卻是絕對值較大的負值。這說明系統的局部阻塞情況比較嚴重。如果出現了全系統范圍內的負電價，則一般是由于能量部分為負值引起的 。這表明系統的整體電力供應能力要大于負荷。

3、負電價跟新能源之間的關系

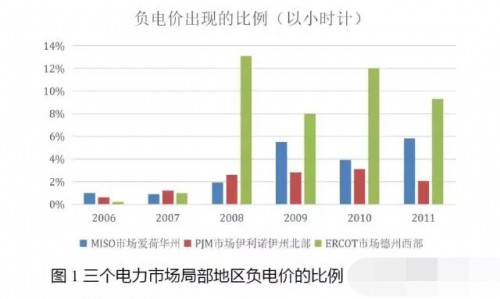

從理論上說，即使系統中沒有新能源，也可能出現負的電價。但是從實際電力市場的運行情況來看，新能源與負電價之間有很強的相關性。從2006年到2011年， 美國風電裝機容量從10GW增加到50GW，局部地區負電價出現的比例也大大增加。圖1列舉了三個電力市場中各自風電比較充足的區域里出現負電價的時段的比例。 在德州西部地區，2008年全年竟然有13%的時段電價為負值。

出現上述現象的原因主要是由新能源的以下三個特點決定的。

首先，新能源在目前階段一般有政府PTC(Production tax credit)補貼。目前，風電的補貼為2.3美分每千瓦時。只要市場負電價不低于-$23/MWh，風電機組都可以盈利。由于補貼的存在，即使市場中電力供應過于充足，風電機組也沒有動力來關停機組。它們寧愿向用戶支付費用來保證機組上網。很多研究詬病政府對新能源的補貼，認為這會損害其他沒有補貼的傳統機組的利益并導致價格信號的扭曲。

其次，在調度時風能和太陽能需要提前向市場提供發電預測。由于技術的限制，預測的精度無法達到百分之百。從整體來看，目前美國新能源的預測水平尚在可接受的范圍之內。比如，2013年MISO日前市場風電預測平均誤差為4.87%，在實時市場誤平均差為3.80%。但在有些時候，預測誤差會比較大，比如本文開頭所舉的加州的例子。這樣就可能會導致可發電量大大超過預期，但由于系統的靈活性不夠使得傳統機組來不及關停，從而出現供大于求的情況。

第三，新能源發電機從物理上一般都遠離主要的負荷中心。由于輸電投資一般都耗資巨大，并且輸電擴容較之電源建設往往滯后，會導致新能源發的電沒有足夠的輸電容量傳輸到負荷中心。在調度時，既有的輸電線路上往往會產生嚴重的阻塞。這就增加了局部地區出現負電價的概率。

在美國得克薩斯州，2013年以前負電價出現的頻率比較高，這從圖1可以看出來。這可能是由于德州的電網是一個相對較為獨立的電網，與東部和西部的大電網互聯較弱，沒有外部系統來進行能源的消抵。2013年以前，負電價主要集中在風能資源豐富的德州西部地區。在2013年，一條投資約70億美元的高壓輸電線建成，將德州西部地區與電力需求較大的東部經濟中心(如休斯敦、達拉斯)連接起來。之后，負電價出現的頻率大大減少。直到最近，德州的負電價又引起了人們的關注。而且與之前的負電價只是出現在局部地區不同，最近的負電價是全網范圍內的。其原因，主要是因為風力發電所占的比例太高。在2015年2月19日當晚，德州可靠性委員會ERCOT觀測到系統有41%的電力是由風電提供的，這創下了一個新的紀錄。

4、負電價對系統運行的影響

負電價是現行電力市場機制下一種正常的現象。它表明要么系統局部有嚴重的阻塞，要么系統供大于求。由新能源導致的負電價會對電力系統產生短期的和長期的影響。短期的影響主要集中在系統運行上。它可能會導致系統短期運行成本的上升，并對系統的可靠性產生一定的影響。 以傳統能源機組為例，它們在市場中運行需要一定的條件。有的一旦啟動，必須至少運行4到24個小時;有的一旦關停，需要等待數個小時才能啟動。而且大部分傳統機組都有最小出力水平的約束。比如，一個500MW的燃煤機組一旦啟動，最小的出力水平可能在100MW以上。即使在負荷需求較低的時候，系統仍需要保持一定量的傳統機組運行在最低出力水平，從而保證系統有快速的響應能力來抵消未來負荷和風電的變動。如果系統出現了負電價，調度軟件會給出讓這些機組關停的指令。這就讓調度員面臨一個兩難的選擇：要么關停這些機組，但是同時會降低系統的可靠性;要么強制讓這些機組運行在最小出力以維持系統的可靠性，但是會造成額外的成本。在負電價時，這個成本尤其的高，因為不僅有實際的運行成本，還有負電價導致的額外支付成本。但是，負電價所帶來的這些影響，會隨著市場機制的完善和新技術的使用而降到最低。比如，通過觀察美國風力發電比例比較高的兩個地區，即德州和科羅拉多州Xcel Energy所管轄地區的實際運行情況來看， 高比例的風電并未對系統的可靠性產生嚴重的威脅。反而從整體上降低了區域內的電價水平。這些地區采取的市場和技術措施包括增加需求側響應，儲能的應用，為風電安裝AGC控制裝置，等等。長期的影響主要反映在發電和輸電投資上。從美國的經驗來看，負電價頻率過高會降低投資者對傳統機組未來收入的期望值，尤其會影響未來核電、水電、煤電和天然氣發電機組的建設。在2014年美國的新增裝機容量中，可再生能源占了一半。

5、結語

本文分析了電力市場中負電價產生的原理，討論了負電價和新能源之間的相關性，并分析了負電價對系統運行的影響。市場的負電價和新能源的負報價是兩種獨立的市場現象，但兩者之間又有著一定的聯系。當系統中的新能源的比例增加時，負電價出現的頻率也更頻繁。

負電價和負報價都是電力市場批發側出現的現象。從目前的美國電力工業發展情況來看，終端用戶還無法直接參與批發市場。零售商作為溝通批發市場和終端用戶之間的橋梁，則可以利用市場中的負電價來獲取更多的利潤。例如，它一旦檢測到批發市場出現了負電價，就可以鼓勵響應的用戶增加用電從而從批發市場獲得額外的補償。從電力工業未來的發展趨勢來看，隨著智能電表等新設備的大規模使用，用戶在家里可以實時監測批發市場的價格波動，從而調整家庭的電力使用情況。這就為用戶直接參與市場利用負電價提供了機會。

在售電側，用戶一般是按月向電力公司(utility)交納電費，因此用戶帳單上一般不會出現負電價。大部分電力公司都有分時電價政策，在每天的用電高峰時刻電價較高，而在低谷時段電價較低。在德州有一些售電公司(如TXU Energy)，甚至推出晚上9點到第二天早上6點零電價的服務(free overnight plan)，但相應地卻提高白天時段的電價水平。這是一種典型的用價格來調節用電量的需求側管理策略。

在世界上其他一些國家的電力市場，為了防止極端情況對電力市場規則的破壞，同時也為了保護發電公司和用戶的利益，會對電力市場的批發價格作最高價和最低價的限定。這樣，就避免了負電價的出現。然而，這種行政手段違背經濟學最優原理，會使得市場的運行效率降低。隨著近幾年可再生能源的快速發展，市場局部產生供大于求的狀況越來越普遍，以致負電價出現的情況大大增加。從歐洲電力市場的發展來看，德國、法國、奧地利和瑞士等國家的日前市場于2007至2012年之間先后引入了負電價制度。

在我國未來電力改革和市場設計的的過程中，也應該充分考慮新能源所起的作用，把促進電力系統的運行靈活性、適應高比例可再生能源的特點作為改革和市場設計的重要目標。
