云計算平臺的研究及應用是目前的熱點問題。面向智慧園區的云計算平臺與公有云有著顯著區別，出于安全考慮，將其設計成私有云模式，同時在受控訪問的前提下允許私有云訪問和利用公有云的資源。文章設計了面向智慧園區的云計算平臺，同時指出了其相應的應用方向，云計算在節能減排、決策支持等方面均可提供有效服務，對智慧園區云計算平臺建設及研究具有重要的參考意義。

0引言

自IBM于2008年提出“智慧地球”之后，智慧城市的浪潮席卷全球。園區作為城市經濟文化建設不可分割的一部分，也面臨著向信息化、智慧化轉型的迫切需求。工信部2014年批準了中關村軟件園等9家園區為全國首批智慧軟件園區試點單位;上海于2014年推出了首批12家智慧園區試點單位，涵蓋臨港產業區、康橋產業區、松江經濟技術開發區、浦東軟件園、漕河涇新興技術開發區、市北高新技術服務業園區等。

近年興起的云計算技術由于具有計算能力強、資源動態分配等特點，越來越受到智能園區建設者的關注。云計算在能源調控、資產管理、決策支持等方面均可發揮重大作用，可以為智慧園區的高效運行和可持續發展提供保障。

智慧園區云計算平臺是一個龐大復雜的系統工程，涉及的技術眾多，本文從智能園區需求的角度給出了面向智慧園區的云計算平臺設計方案，目前國內外尚無類似研究。首先分析了云計算技術的基本情況及特點，進而提出了智慧園區云計算平臺的架構，并以國網客服中心南北園區為例分析了可能的應用場景，最后討論了智慧園區云平臺未來面臨的挑戰。

1智慧園區云計算平臺的實現

1.1云計算概述

云計算是一種利用互聯網實現隨時隨地、按需、便捷地訪問共享資源池的計算模式。計算機資源服務化是云計算的重要表型形式，使得用戶不必關心數據中心的管理、在線存儲等細節問題。使用云計算技術，用戶可以按需申請和釋放計算或存儲資源，資源的利用率和服務水平都得到了提高。與傳統計算模式對比，云計算的特點包括整合異構網絡資源、虛擬化與服務、以互聯網作為通信平臺、可伸縮性強、具有規模經濟效益等。傳統的分布式計算往往只能整合網絡同構性很強的計算資源，對于不同網絡、不同操作系統中的計算資源很難發揮作用，而云計算能夠?qū)⒋蠓秶鷥?nèi)的、屬于不同網絡的計算資源加以組織，另外，云計算可以屏蔽計算設備軟硬件差異，從而將眾多計算設備納入計算平臺;虛擬化技術讓用戶在面對云計算時感覺面對的并非是眾多計算資源的集合，而是一個單一的實體;云計算平臺以擁有成熟體系、標準的互聯網作為通信平臺;當計算能力不足時，云計算能夠快速集成擴展計算能力，且平臺升級迅速;按需付費的模式讓計算服務同水電服務一樣靈活、方便，成為日常工作和學習的必需品，從而產生龐大的經濟效益。

云計算常常與網格計算相混淆。從技術發展的角度上來講，云計算是網格計算等傳統分布式計算的發展，但網格計算與云計算的最顯著差異在于網格計算主要關注基礎設施的整合，而云計算則將系統平臺與軟件應用同時抽象成服務并提供給用戶。

1.2智慧園區云計算平臺架構

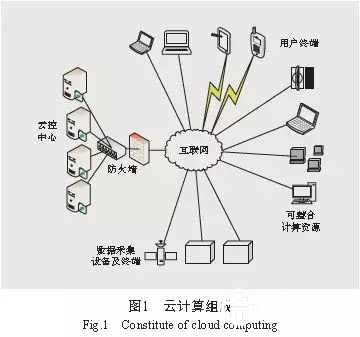

廣義上來說，云計算平臺就是云控中心與計算平臺相互獨立的同時而又互相協作的實體。云控中心依據用戶發送來的請求，為各個計算節點動態分配用戶任務，參與任務的計算節點將各自任務完成后的結果集中到控制中心，控制中心最后匯總結果給用戶。對于云存取請求，云控中心將用戶數據通過互聯網分布式存儲在云端或者從云端讀取。在虛擬化技術的支撐下，云計算及云存儲服務對用戶而言都是透明的。類似于通信系統中的時分復用，每個用戶看起來鏈路上的設備是自己獨享的，云計算用戶眼中的云服務也是獨享的。同時，云計算平臺應為用戶提供多種終端接入方式，如智能手機、平板電腦、個人電腦等。云計算組成見圖1。

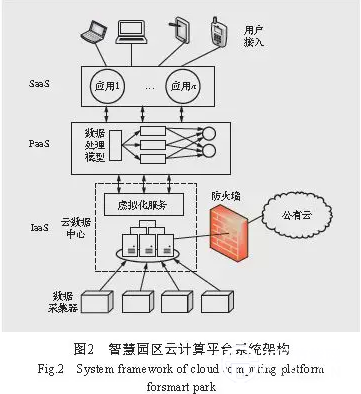

平臺大量傳感器及數據采集終端為云計算處理及決策提供原始的數據信息，包括溫度、濕度等天氣信息。對于傳感器不能獲取的信息，可能需要借助遙感衛星。就云計算平臺的服務對象和建設地點而言，智慧園區云計算平臺屬于私有云的范疇。智慧園區云計算平臺系統架構見圖2。

由于服務范圍小，智慧園區云平臺采用將云控中心和計算資源整合成云數據中心的方案，按照云計算平臺的層次劃分原則，數據中心屬于基礎設施即服務(Infrastructure as a Service，IaaS)層。為了保證智慧園區云計算平臺的安全性和私有性，在智慧園區云數據中心與公有云之間設立防火墻。當私有云存儲容量和計算能力難以滿足需求時，云數據中心可以向公有云以租賃的形式獲取存儲和計算能力。在此過程中，訪問控制和數據安全是需要關注的重點。平臺即服務(Platform as a Service，PaaS)層提供數據處理模型，數據處理模型位于云計算模型的中間層，有著承上啟下的作用。軟件即服務(Software as a Service，SaaS)層主要為智能園區各部門工作人員提供多種應用服務。

1.3智慧園區云計算平臺關鍵技術

1.3.1 虛擬化技術

虛擬化技術屬于一個抽象出來的層次，其將底層的基礎設施與操作系統分離，在動態分配計算和存儲資源的基礎上最大化共享物理設施。在虛擬化技術中，CPU、內存、硬盤、網卡等硬件都被抽象為標準化組件，用戶可以根據需要安裝自己的操作系統及軟件，或者由虛擬化軟件默認安裝一個操作系統，組件和操作系統等傳統計算機系統運行所必須的一切軟硬環境都被封裝在虛擬機文件中，方便復制、保存?？傮w來說，虛擬化技術特點可以總結為：軟件實現、隔離運行、封裝抽象、硬件獨立、廣泛兼容、標準接口。

1.3.2 虛擬機在線遷移技術

虛擬機在線遷移是指在虛擬機不掉電的情況下，將運行中的虛擬機從一臺服務器轉移到另一臺服務器，該技術對于云計算平臺的有效運行意義重大。

1)實現了負載均衡。當一臺物理服務器負載過重時，可以通過遷移技術將該服務器的部分負載遷移到另一臺服務器當中，實現負載均衡，優化云平臺整體服務性能。

2)保證了平臺可靠性。當某臺物理服務器發生異常時可以啟用備份虛擬機。另一方面，當平臺需要維護部分服務器而又不中斷服務時，可以選擇將待維護服務器中的虛擬機遷移出去。

3)節能環保。將負載率低的服務器上的虛擬機遷移集中，實現部分服務器空閑，從而將這些服務器關機，節約電能。

1.3.3 數據處理模型

平臺即服務層要求對上和對下均能提供海量數據的處理能力。MapReduce是谷歌公司采用的并行處理模型，在谷歌的文件系統上運行。分布GREP、分布排序、Web連接圖反轉、每臺機器的詞矢量、Web訪問日志分析、反向索引構建、文檔聚類、機器學習、基于統計的機器翻譯等谷歌應用程序都采用了MapReduce這一處理模型。開源分布式系統Hadoop也采用了MapReduce做為其計算框架。MapReduce處理數據的過程可以分為Map階段和Reduce階段。一個完整的MapReduce作業的過程為：Map階段載入數據，并行處理后將處理結果以鍵值對的形式保存在本地節點;Reduce階段讀取Map階段產生的中間結果，按用戶預先設定的條件合并輸出結果。對于整個處理過程中的預處理、容錯方式、負載均衡等問題，MapReduce都提供了預置的解決方案，用戶要做的就是根據自己的需要重載Map方法和Reduce方法。在處理能力遇到瓶頸時，可以采用增加計算節點的方式提升處理速度。

2智慧園區云平臺應用展望及挑戰

2.1智慧園區云平臺應用展望

國網客服中心南北園區是國家電網公司“三個中心”的重要組成部分。云計算平臺在國網客服中心南北園區中的可能應用包括以下方面。

2.1.1 數據預測

考慮到系統中光伏發電以及冷、熱、電、熱水等多種負荷的不確定性，在制定優化調度策略前需要對相應的數據進行合理預測。預測過程通?？梢愿爬闅v史數據分析、建模和確定預測結果3個部分。預測時首先要重視原始數據的收集與分析，特別是剔除其中的異常數據或偽數據，這些數據是由歷史上的突發事件或某些特殊原因?qū)y(tǒng)計數據帶來重大影響而產生的。異常數據的存在會給正常的建模產生較大的干擾，從而影響預測體系的預測精度，因此必須采取措施排除異常數據帶來的不良影響，主要的方法有修正法、樣本剔除、解析分析法、相關法等。

歷史數據分析是指對海量歷史數據按照一定的統計指標進行統計計算和評價。特別地，對于時間序列數據，通常會從慣性、周期性、隨機性等方面進行考察。通過自相關性分析，可以得知這幾種典型特性的大致情況。通過與假設相關的指標進行互相關性分析，能夠驗證2個指標是否互相影響。面對海量的歷史數據，傳統的基于內存的算法很難滿足分析需求，而MapReduce在處理海量數據方面優勢明顯，尤其是異常數據的排除，同時，通過基于MapReduce編程框架設計出的預測模型能夠大幅度提高預測的效率。

2.1.2 決策支持

智能園區的決策支持模型涉及能耗統計、故障管理、成本控制、安全布放等方面。以智慧園區分類別設備的電能消耗情況決策分析為例，對于異常耗能的設備群體不能按常規的統計與查詢來解決，正常工作日上班時間的能量消耗相對比較正常，是有效的消耗;工作日下班時間及周末時間的耗能相對應較低，不應出現異常高能耗的情況，但有可能在異常使用狀態下，如下班或周末不關閉電源、用電設備以及異常用電(電磁爐等高能耗用電設備)等情況，這種消耗大部分是無效的。因此可以采用基于云平臺的聚類分析方法進行多方面的聚

類分析，這樣基于綜合特征的能耗細分比單個特征的細分更有意義。因此考慮多方面特征進行聚類，這樣基于綜合特征的能耗細分比單個特征的細分更有意義。

2.1.3 辦公娛樂

利用云平臺虛擬化技術、云存儲技術等為園區工作人員提供基于云平臺的在線辦公及海量的的影音娛樂服務，并提供多種終端接入接口，例如電腦、平板、智能手機等。同時接入接口應提供不同操作系統的版本，例如基于Windows與基于Mac的接入接口。這樣做的優勢在于提高了資源的利用率，并降低了對帶寬的要求。以在線影音為例，多人同時上網在線觀看高清電影對園區平臺的接入帶寬是極大的挑戰，而基于云平臺的解決方案是將熱門電影緩存在云平臺存儲空間上，當用戶需要觀看影片時，首先檢索云平臺的影音庫，從而實現不訪問公網的情況下觀看影片，這是以空間換帶寬的典型應用。

2.2智慧園區云平臺面臨的挑戰

2.2.1 安全問題

安全問題是云計算的首要問題，包括虛擬機之間的有效隔離、訪問控制等方面。一旦云數據中心遭到攻擊，將會對整個園區的數據安全造成巨大破壞。另外，除了來自園區外部的攻擊，安全問題也有可能出現在內部，如違規操作、蓄意泄密等，如何保證系統內部安全也是安全問題需要關注的重點之一。

2.2.2 可靠性問題

盡管虛擬機在線遷移、在線備份等技術使云平臺本身具有很強的可靠性，但還遠遠不夠。云平臺上的數據高度集中，因此有必要繼續研究加強云平臺可靠性的方案。

3結語

本文在討論了云計算平臺總體架構的基礎上，設計了面向智慧園區的云計算平臺，在安全優先的前提下將平臺設計成私有云，與互聯網上的公有云之間訪問受控，同時分析了涉及的部分關鍵技術，討論了在南北園區可能涉及的應用場景，最后分析了智慧園區云平臺面臨的挑戰，對智能園區云計算算平臺的建設及研究有重要的參考意義。
