適用范圍

制藥、農藥行業產生的抗生素菌渣、母液、合成廢液、蒸餾殘?jiān)⑽勰?、高濃廢液等，化工行業的反應殘?jiān)?、蒸餾殘?jiān)⒔褂图敖褂蜖顝U物、有機溶劑、高濃廢液等;市政污泥。

基本原理

該技術是在水的溫度和壓力分別高于水的臨界點(374.2℃，22.1MPa)的狀態，形成一種強氧化環境，危廢及污泥中的污染物和氧發生氧化反應，生成二氧化碳和水，從而實現危廢及污泥高效完全轉化的技術。該技術具有反應效率高、處理徹底的特點，其中有機質轉化率≥99%、固相減容率>90%，灰分中碳含量<2%，重金屬轉化為穩定氧化態。尾氣中二噁英類<0.02ng TEQ/Nm3，SO2<5mg/Nm3、NOx<1mg/Nm3。排水指標達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級排放標準，顆粒物、氮氧化物、二氧化硫、二噁英等二次污染物近零排放。

工藝流程

危廢、污泥等待處理原料廢棄物首先經過預處理調整至設計濃度后進入到儲料罐，通過高壓泵經高效預熱系統與來自高溫反應后物料進行換熱，達到反應溫度后進入超臨界反應器，在超臨界水狀態下物料與氧氣充分接觸，物料中有機質與氧氣在短時間內完成氧化反應，有機質徹底轉化，整個反應過程可實現自熱平衡。反應后產物作為熱源給冷物料換熱，多余熱量可通過蒸汽回收，實現能量的高效利用。換熱后的產物再經過分離器實現氣-液-固三相分離，分離后的中水回用，惰性灰渣可用于建材。

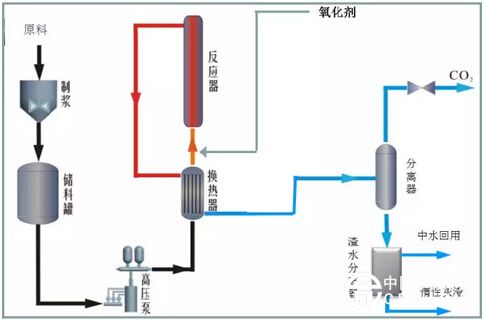

工藝流程圖

關鍵技術或設計特征

采用自主開發的超臨界氧化反應器、高溫高壓換熱器、多級降壓設備的放大與優化模型，形成超臨界水氧化的耐腐蝕、堵塞和磨蝕的反應器、換熱器等關鍵設備，關鍵設備自主設計、制造;

開發了關鍵設備的耐腐蝕新材料，研制出適合超臨界氧化處理反應器、換熱器新材料，滿足工況使用;

采用超臨界水氧化自動控制系統，上位機操作，使操作人員與高溫高壓系統分離，提高了自動控制水平，并保障人員安全。

典型規模

該技術已建成240噸/天超臨界水氧化處理市政污泥示范工廠，具有自主知識產權。

在產品序列化模塊化等方面，已形成18噸/天、36噸/天和120噸/天不同規模的危廢工藝方案及工藝包，已形成18噸/天、36噸/天的撬裝裝置。

推廣情況

在河北省廊坊市有240噸/天市政污泥處理示范廠; 18噸/天和36噸/天的撬裝危廢處理系統，滿足危廢處理的原料評價、方案設計和快速安裝等需求，應用于于石家莊及南京市等化工園區。

典型案例

(一)項目概況

新奧集團危險廢棄物及市政污泥處理系統設計日處理量240噸/天，2014年11月開工建設，于2015年5月完成調試并建成投產。

(二)技術指標

根據譜尼測試出具的檢測報告。以處理某醫藥廠藥渣為例說明。

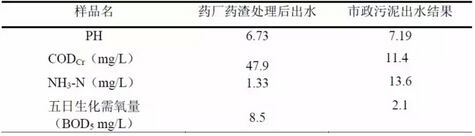

表1 處理后出水第三方檢測結果

藥渣危廢處理后排水指標滿足《發酵類制藥工業水污染物排放標準》(GB21903-2008)，且低于標準中規定的先進控制技術限值。市政污泥處超臨界水氧化處理后排水指標達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級排放標準，主要污染物CODCr、BOD5、NH3-N等脫除率>99%。240噸/天市政污泥處理裝置年節水量達5萬噸以上。

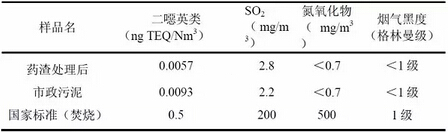

表2處理后氣體組分含量分析

處理尾氣遠低于《危險廢物焚燒污染控制標準》(GB18484-2001)要求。

(三)投資費用

以240噸/天市政污泥及危險廢物項目為例，項目總投資約1.5億元左右，其中設備投資占總投資60%-70%。

(四)運行費用

根據2015年5月運行數據，超臨界水氧化處理市政污泥的處理成本為279.37元/噸，燃料動力費用為42.06元/噸，主要用于電耗和氧耗。

針對制藥及化工行業的高濃度、高毒性的工業危廢的運營成本，較常規焚燒處理費用降低40%以上。
