介紹了某廠300MW燃煤發電機組煙氣脫硝改造工藝優化特點,并與傳統工藝方法進行了比較分析,而且該優化方案已在工程實踐中成功應用。
1概述
為實現國家“十二五”氮氧化物總量減排目標，滿足《火電廠大氣污染物排放標準》(GB13223-2011)的氮氧化物指標要求，燃煤電廠普遍實施了煙氣脫硝改造。很多電廠因所處地理位置原因，必須采取尿素法脫硝，而尿素法脫硝工藝相對較復雜。以某電廠尿素法脫硝為例來介紹其工藝優化特點。某電廠的2臺300MW機組分別于2012年12月、2014年6月完成脫硝改造，在催化劑層布置、尿素熱解熱源選擇、尿素上料、混合噴氨方式、稀釋風設計等方面做了大量優化工作，取得顯著成效。在此，根據該廠脫硝改造工程實踐，將工藝優化特點總結歸納如下，供同行參考借鑒。
1.1鍋爐基本概況
該廠鍋爐為某公司供貨，采用從美國福斯特˙惠勒能源公司引進的“W”型火焰鍋爐技術。鍋爐為亞臨界壓力中間一次再熱的自然循環鍋爐，雙拱形單爐膛，燃燒器布置于下爐膛前后拱上，“W”型火焰燃燒方式，尾部雙煙道結構，采用擋板調節再熱汽溫，固態排渣，全鋼結構，全懸吊結構，平衡通風，露天布置。燃用低揮發份無煙煤、貧煤及少量煙煤的混煤。鍋爐采用雙旋風煤粉濃縮燃燒器，共配有24個雙旋風筒分離式煤粉燃燒器，錯列布置在鍋爐下爐膛的前后拱上，每一燃燒器配有一個單元風，每個單元布置6個二次風道及擋板。
1.2脫硝改造基本概況
本工程采用尿素制備還原劑，選擇性催化還原法(SCR)脫硝裝置及配套系統改造。在設計煤種，鍋爐BMCR工況、處理100%煙氣量條件下由乙方提出在入口NOx含量在1000mg/Nm3時，脫硝效率大于80%、出口NOx含量不超過200mg/Nm3的設計方案。SCR部分的催化劑層數按“2+2”層方案進行設計。當環保排放標準提高時催化劑層可以采用“3+1”的設置滿足100mg/Nm3排放要求(即設備不進行改動或擴容，只需增加一層催化劑就可滿足100mg/Nm3的排放要求)。
2工藝優化特點
2.1催化劑采用“2+2”模式
2.1.1傳統模式簡介
傳統模式中催化劑層數主要是按“2+1”模式布置，初裝2層預留1層;每套脫硝裝置均按在設計工況、處理100%煙氣量的條件下，脫硝效率不低于80%進行整體設計，在催化劑化學壽命期內，催化劑在設計工況、處理100%煙氣量的條件下每套脫硝裝置脫硝效率均不小于80%。
2.1.2優化模式簡介
優化模式主要是將催化劑層數按“2+2”模式布置，初裝2層預留2層;每套脫硝裝置均按在設計工況、處理100%煙氣量的條件下，脫硝效率不低于90%進行整體設計，具體要求為：在催化劑化學壽命期內，布置兩層催化劑的條件下每套脫硝裝置脫硝效率均不小于80%，布置三層催化劑的條件下每套脫硝裝置脫硝效率均不小于90%
2.1.3優化模式優點
(1)運行比較靈活，更具有遠見性，按照新的排放標準W火焰鍋爐從2014年7月1日起執行200mg/m3排放標準，脫硝改造催化劑層數按照2+2設計，脫硝效率大于80%，可以達標;如果該廠被劃為“重點地區”，將要執行“特別排放限值”100mg/m3，只需增加一層催化劑，很容易實現3+1的方式滿足100mg/m3排放要求;
(2)比傳統“2+1”或“3+1”模式節約大量改造費用。2.2天然氣熱源的采用
2.2.1傳統的尿素熱解熱源選擇
(1)傳統的尿素熱解熱源一般有兩種：一種是采用燃油(鍋爐點火#0柴油)，柴油在熱解爐燃燒產生熱量加熱稀釋風達到尿素熱解所需溫度;另一種是采用電加熱，從電廠的廠用電系統引入電源，在電加熱器中加熱稀釋風達到尿素熱解所需溫度。
(2)存在的不足：實踐表明，采用燃油加熱方式，目前國內已有投運項目，但一直未能被推廣：a)該方式存在較嚴重的結垢現象;b)且在當前油價水平下，該方案的運行成本也較高。采用電加熱方式:a)除需要添置電加熱整套設備系統外，由于電負荷較大，一般的廠用電系統還難以承受這么大的負荷，還需要進行廠用電增容，因此，造成初期投資和設備維護費用較燃油方式高得多;b)相關資料表明，適當提高熱解爐稀釋風的溫度，有利于尿素的熱解和系統運行，但由于電加熱器由于其內部原件的耐溫限值，稀釋風的溫度升高可能受到一定限制;c)在當前電價水平下，也不經濟。
2.2.2天然氣加熱工藝原理
天然氣加熱工藝流程如下：采用天然氣加熱裝置將來自于電廠熱一次風(約300℃)進一步加熱到尿素熱解室入口所需要的溫度。
2.2.2天然氣加熱方式優點
該廠改造工程實踐表明，天然氣加熱方式相對于燃油加熱、電加熱方式有如下突出優點：
(1)設備系統簡單、可靠;
(2)初期投資費用非常低;
(3)運行穩定，不存在結垢的問題;
(4)溫度控制方便，調節范圍寬，有利于尿素熱解反應充分;
(5)運行費用比燃油加熱、電加熱方式都低。
2.3采用渦流型噴氨技術
2.3.1常規方案簡介
常規方案主要采用格柵型AIG噴氨技術，大量氨氣管交叉伸入煙道，每根管子上裝有很多小噴嘴(如1臺300MW機組，噴嘴數有數百個)，噴嘴下游布置局部混合的靜態混合器。伸入煙道內部的每根氨氣母管，在煙道外面設有手動調節閥，用于調節煙道截面不同區域的氨濃度分布差異。混合距離短，對噴氨格柵上游煙氣條件的變化適應能力低。
2.3.2渦流噴氨技術簡介
該技術利用了空氣動力學中駐渦的理論。在煙道內部選擇適當?shù)闹惫芏?，布置幾個圓形或其他形狀的擾流板，并傾斜一定的角度，在背向煙氣流動方向的適當位置安裝氨氣噴嘴，這樣在煙氣流動的作用下，就會在擾流板的背面形成渦流區，這個渦流區在空氣動力學上稱為“駐渦區”，駐渦的特點是渦流區的位置是恒定不變的，也就是說無論煙氣流速的大小怎樣變化，渦流區的位置基本不變。稀釋后的氨氣通過管道噴射到駐渦區內，在渦流的強制作用下充分混合，實現混合均勻性，達到催化劑入口混合度均勻性的技術要求。
2.3.3渦流噴氨技術優點

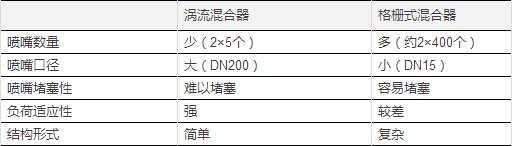

渦流混合器與格柵式混合器比較
目前渦流混合器的使用已經得到了大量工程的驗證，實際使用效果非常好，首先氣氨噴管口徑大(DN200)，噴管耐磨且不會造成堵灰;其次，渦流混合器結構形式簡單，擾流板傾斜布置，不會形成局部積灰，運行安全可靠。2.4不設反應器灰斗
2.4.1常規方案簡介
鑒于鍋爐低負荷的情況下，在水平段煙道會出現積灰問題。一般的高含塵布置SCR裝置，在省煤器已經設有灰斗情況下，還在脫硝反應器入口煙道設置灰斗，來提高大顆粒飛灰的去除效率,有效減少飛灰對催化劑的磨損和阻塞,延長催化劑壽命的可行性。增加灰斗帶來的問題：一是系統復雜，還需另配氣力除灰系統;二是現場布置難度較大;三是增加改造投資;四是日常運行維護工作量大。
2.4.2優化方案：不設置反應器灰斗
(1)選取合理的設計流速，確定合理的煙道截面尺寸，可以有效防止煙道積灰。
(2)在水平煙道上設置有人孔，在水平煙道少量的積灰情況下，可以利用機組小修期間通過水平煙道上設置的人孔進行清除。
(3)減少脫硝入口水平直段煙道距離，大約4米左右，可以利用省煤器出口灰斗進行除灰。
經上述優化設計，利用從現有的省煤器下部灰斗就能有效降低大顆粒飛灰進入反應器幾率，防止催化劑的堵塞。運行實踐已證明，本工程不設置反應器灰斗安全科學、合理。
2.5尿素上料方案優化
2.5.1常規上料工藝流程
常規上料工藝流程如下：袋裝尿素顆粒用汽車送至尿素溶液配置車間內，卸到儲存區域，由人工倒入斗提機卸料口，經斗提機提升至設置在地面上的尿素溶液配置罐上方的尿素筒倉，再經管道進入溶解罐里，用除鹽水將固體尿素溶解成50%質量濃度的尿素溶液。
2.5.2改進方案
該改造項目中，直接將尿素溶解罐安裝于地下-3m位置，將儲存區域的尿素顆粒通過人工卸料倒入尿素溶解罐中;省去了尿素溶液制備過程中的斗式提升機系統、計量倉料斗、儲倉振打電機、布袋除塵器、壓縮空氣系統等設備。
2.5.3改進方案優點
(1)常規尿素上料方案設備系統復雜，設備較多，可靠性低，成本較高，改進后方案，節省了設備安裝成本及運行維護成本。
(2)斗提機下料口易將潮氣引入尿素倉.尿素存在腐蝕易結晶,斗提機故障率較高，而優化后的方案簡單方便、易操作，不存在設備的的維護及故障。
(3)勞動強度小,工作簡單,根據目前上料周期，兩個尿素溶液存罐配滿尿素溶液只需8H，就足夠滿足機組脫硝7天的用量，一周就只需配制一天，工作量非常小。
2.6稀釋風系統優化
2.6.1常規方案
常規方案中一般稀釋空氣采用離心風機供給，采用加熱器加熱。每臺機組設置2臺稀釋風機，采用一運一備的運行方式。2.6.2改進方案
取消專用的兩臺稀釋風機和相關控制系統，利用該廠本臺機組空氣預熱器出口的熱一次風(約300℃)，直接作為稀釋風進入加熱器加熱后進入熱解爐進行尿素熱解，滿足2個SCR反應器的需求。
2.6.3改進方案的優點
(1)熱一次風風量充足，能滿足脫硝系統稀釋風的需求量，減少了設備系統的投資成本。
(2)脫硝設備系統得到優化，系統更加簡單，設備運行可靠性得到極大提高。
(3)專用的稀釋風機消耗大量的廠用電，取消稀釋風機每年可節約大量的廠用電量。
(4)節省了設備和系統的維修費用。
(5)運行實踐表明，采用熱一次風繼續加熱升溫，相對于用自然風加熱到尿素熱解所需溫度，所耗燃料成本更經濟。
2.7熱解室與燃燒室采用分體布置
2.7.1常規方案簡介
國內外傳統的利用天然氣或燃油作為熱源的熱解室結構如圖5，燃燒器位于熱解室的頂部，與熱解室為一體式結構。
流場模擬及實驗表明，當采用天然氣或燃油加熱空氣時，如果熱解室與燃燒器一體化設計，會對熱解室內頂部的流場造成很大的影響。通過觀察流場可以發現，在熱解室上部邊壁部分存在強烈的回流現象，尿素溶液通過噴嘴噴出后會產生向上部流動的可能。
在該回流區形成了一個封閉的區域，阻止了尿素分解產生的氣體組分的擴散，導致氨氣在這里聚集不能擴散出來，熱解室內上部氨氣濃度較高，出口濃度較小?；亓麟m然增加了尿素溶液在熱解室內的分解停留時間，但是也阻止了氨氣的擴散，使?jié)舛确植疾痪?/p>
當鍋爐負荷變化時，氨需量隨之變化，噴入的尿素溶液量和需求的熱量也相應調整，助燃風和稀釋風的風量也需要作出相應的變化。當助燃風增大的時候，會抵消回流的負面效應，使熱解室出口氨氣濃度增大;當助燃風進一步增大的時候，回流作用繼續變小，但是尿素溶液在熱解室內的分解停留時間變小，出口氨氣濃度又開始變小。
因此稀釋風和助燃風需要復雜的匹配過程，消除回流對分解和氨氣擴散的負面影響，才能使尿素溶液具有足夠的分解條件，并使熱解室出口的氨氣體積濃度保持穩定。
2.7.2熱解室與燃燒室采用分體布置簡介
熱解室和燃燒器完全獨立布置，從鍋爐熱一次風母管上引入一路一次風(300℃)經過燃燒器加熱后，再在燃燒器出口用熱風管道連接到熱解室。2.7.3分體布置的優點
(1)燃燒器設置點火燃氣裝置，在燃燒器工作期間一直保持燃燒，使主燃燒器火嘴可以很自由的在各種負荷要求下均能正常工作。
(2)進入熱解室的熱風流場不受燃氣負荷的變化影響，無論助燃風和稀釋風量的大小如何變化，不會在熱解室內產生任何回流現象，能保證熱解室內有穩定的分解反應條件，使尿素熱解反應充分，避免了在熱解室出口位置有異氰酸的大量生成而發生堵塞。
(3)燃燒器布置在熱解室上游的熱風管道上，可充分考慮天然氣設備設計環境要求(比如：防爆條件等)選擇合適的位置安裝，不受熱解室布置位置的限制。
3小結
3.1該廠屬于城市電廠，各項指標達標和設備可靠性、穩定性要求都非常高，脫硝項目改造以來，設備運行可靠，各項指標優良，具有一定的典型性和代表性。
3.2該脫硝項目的優化過程中，該廠技術人員和設計單位一道反復論證并成功實施，效果顯著，大多數優化改進屬國內首創，并獲國家專利授權，這將為今后的脫硝設施優化工作提供參考和借鑒。
