概述

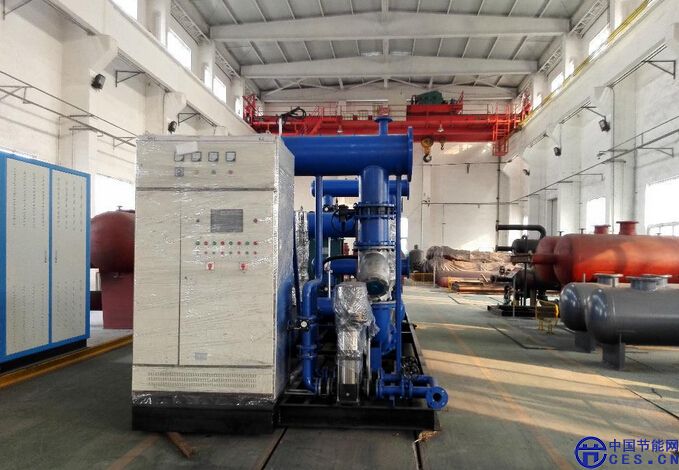

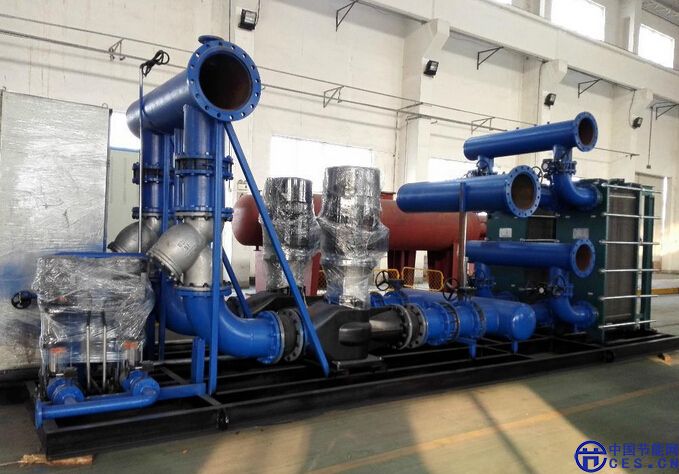

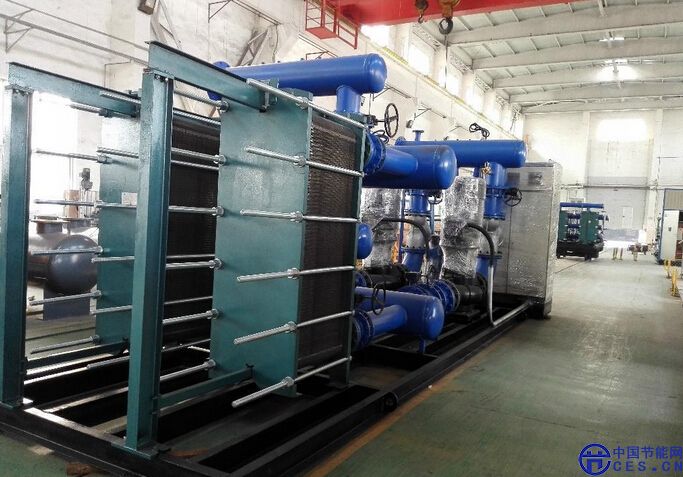

水水板式換熱機組由板式換熱器、循環水泵、補水泵、電控裝置、除污器、管道、閥門、儀表、底座等組成的整體換熱設備。用戶只需連接機組的一次熱媒、被加熱系統、補給水的接口，接通電源即可使用。適用于汽--水、水—水、水—油、油—油等多種介質。具有性能優越、布局合理、結構緊湊、運行安全可靠、安裝操作簡便等特點。

板式換熱機組依用戶需求增設自控系統，其功能有補水變頻定壓、溫度自控系統、室外溫度補償、微機液晶顯示一、二次進出口溫度、壓力等可編程全自動控制系統，濟南澤宇可按用戶實際使用要求選擇，達到無人值守，控制柜內留有接口，可達到網絡控制。

2 工作原理

蒸汽或高溫水在溫控閥控制下，按供熱系統所需流量送入換熱器，換熱器以間接換熱方式將熱用戶的采暖(空調)回水加熱;被加熱水首先流經不銹鋼芯除污器，再經循環泵進入換熱器被加熱后供用戶使用，周而復始。一次熱媒在換熱器換熱后又回至一次供熱管網。系統的水量損失由補水泵按設定的壓力自動補充，確保系統壓力穩定、正常運行。

特點

1.雙循環水泵：機組正常時為一泵工作，一泵備用，循環水泵自動定時切換，當工作泵發生故障時，備用泵可自動投入運行。 2、換熱機組自動補水，自動定壓。補水泵可全自動運行和手動控制啟停，系統穩壓值可根據實際自由設置和調整。二臺水泵時補水泵可交替運行。

3、換熱機組配備了電磁閥、安全閥二級超壓保護裝置，系統超壓時，電磁閥首先打開泄壓，若電磁閥有故障，安全閥開啟泄壓，以確保系統壓力的穩定及運行安全。

4、換熱機組配備澤宇的不銹鋼濾網反沖除污器，除污效果好，使用壽命長。

5、換熱機組所有閥門、儀表管路均采用優質產品，裝機配置先進合理，水泵運行平穩，噪音低，有效的改善機房環境。 6、換熱機組配置靈活，可根據用戶要科學、合理的優化配置，最大限度地滿足客戶要求。

4 用途

該產品適應于住宅、機關、廠礦、醫院、賓館、學校等場合的采暖、洗澡和空調系統


基本參數

換熱面積：
100000-150000 平方米

熱負荷：
0-15000kw

熱流量：
6000000-9000000 W

型號：
BJC/S/K/R-**R-1.6/2.5

裝置配置：
水、水

控制等級：
Ⅰ、Ⅱ、Ⅲ、Ⅳ
