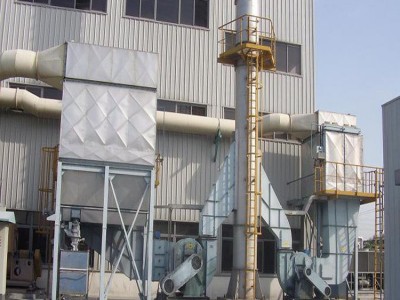

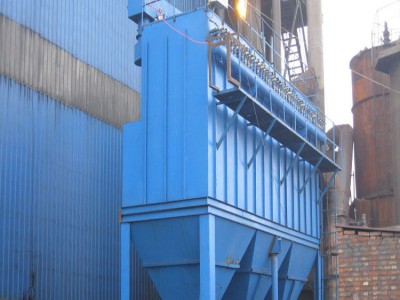

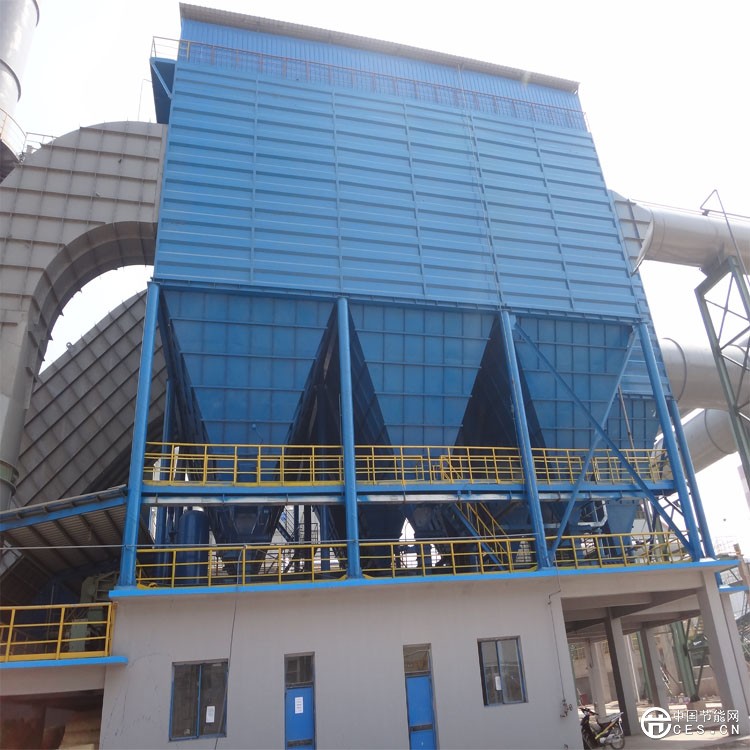

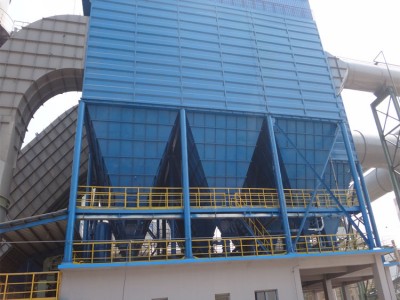

袋式收塵器結構主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成。 袋式收塵器性能的好壞，除了正確選擇濾袋材料外，清灰系統對布袋除塵器起著決定性的作用。為此，清灰方法是區分袋式收塵器的特性之一，也是除塵運行中重要的一環節。袋式收塵器結構緊湊清灰方式簡單快捷換袋維修方便收塵效率高及使用時間長等點由于采用了分室三態反吹風清灰不僅結構簡單而且清灰時是利用吸入的清凈空氣進行無須另設機構引入反吹風源即節仕能源又操作簡便明顯加長了濾袋壽命從而達到安全、正常的運行，這是系列產品的特點。

1、凈氣箱部分：這部分內裝有噴吹管，上部有凈氣出口，前面是檢修門，打開檢修門時，可以很方便地更換下一條濾袋。

2、塵氣部分：塵氣入口設在氣箱部分上部，箱內裝有濾袋。

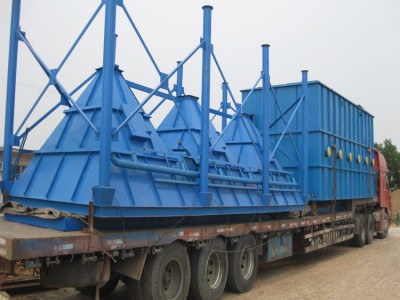

3、灰斗部分：塵氣進入塵氣箱后，干凈空氣空過濾袋去凈氣箱。灰塵將沉降到灰斗中去。且沉降方向與氣流方向相同，便于灰塵的沉降。凈氣箱和塵氣箱之間有隔板。

工作原理：

除塵器一般是負壓操作的，含塵空氣經塵氣進氣口被吸入除塵器后，將擴散到塵氣箱部分的容積內。干凈空氣穿過濾袋，通過除塵布袋口的文氏管到凈氣箱，然后經凈氣排出口排出。灰塵將被阻止在濾袋外面，部分灰塵能靠重力自行落入灰斗，另有一部分將附在濾袋上，濾袋上大量附著灰塵后，將增加設備阻力。為保持設備正常運轉，需要定時清理除塵布袋上的灰塵。
