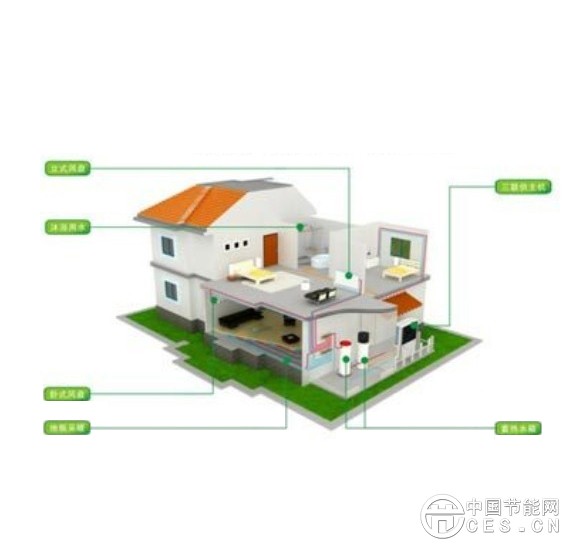

如原理圖所示：系統由太陽能集熱器、水源熱泵機組、水-水換熱器、地板輻射采暖、空調末端、生活熱水水箱及用水末端等組成。

工作流程
太陽能供熱水系統：太陽能→保溫水箱→浴室
太陽能+熱泵供熱水系統：太陽能→水源熱泵→保溫水箱→浴室
地源熱泵→熱水→保溫水箱→浴室、采暖（空調）

適用環境
該系統適合環境周邊有江、河、湖、海等大面積地表水域，且冬季需要采暖或夏季空調的區域。同時，該區域水溫相對恒定于12~15℃。適用地區：沿海、江、湖地區，如山東、深圳、湖南等地。

適用對象
適合2000㎡以上的公共建筑（如賓館、醫院、學校、寫字樓等）的采暖（空調）及生活熱水系統。

太陽能+空氣源熱泵熱水
系統結構


如原理圖所示：系統由太陽能集熱器、空氣源熱泵機組、生活熱水水箱及用水末端等組成。

工作流程
太陽能供熱水系統：太陽能→保溫水箱→各用水單元
太陽能+熱泵供熱水系統：太陽能→地源熱泵→保溫水箱→各用水單元

適用環境
該系統適合環境溫度高于0℃，且冬天不需要采暖的區域，單純用于生活熱水及空調制冷。適用地區：華南、西南、海南等地。

適用對象
適合公共建筑（如賓館、醫院、學校、寫字樓等）的生活熱水系統，或獨立性建筑（如：別墅、公共浴室等）的空調及生活熱水系統。
