◆概述

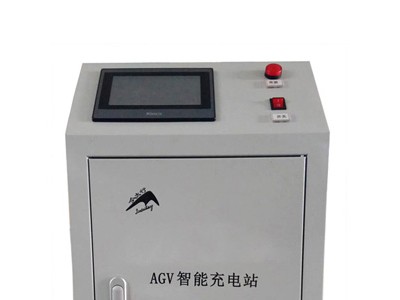

THDY系列智能充電機是我公司根據自動車用蓄電池組的充（放）電技術要求，開發研制的一種智能充（放）電裝置。該設備可編程序控制器作為主控單元，7英寸液晶觸摸屏作為人機交換平臺；主電路采用晶閘管全橋全控整流逆變電路，且觸發回路采用可編程集成電路，從脈沖的移相、定寬、調制均實現數字化；觸發器件部分不需要任何調整，而且具有可靠性高、脈沖對程度高、抗干擾能力強、反應速度快等特點。
       整套設備操作方便、工作可靠、保護齊全、自動化程度高。具有快速充電、均衡充電和維護放電等功能；適充電池為：鎘鎳電池、氫鎳電池、鉛酸電池和磷酸鐵鋰電池等。具有遙信、遙測和遙控功能；采用干接點信號與485通信兩種接口方式。

◆主要技術參數

1、交流輸入電壓：  AC380V±10%     50Hz 三相四線制
2、充電輸出電壓：  DC 0-350V（數字連續設定）
3、充電輸出電流：  DC 0-100A（數字連續設定）
4、放電輸出電流：  DC 0-100A（可選項）
5、穩流精度：      ≤±1%
6、穩壓精度：      ≤±1%
7、噪   聲：       ≤55dB（關閉前后門1米處）
8、冷卻方式：      自冷+風冷
9、外型尺寸：      高1500mm×寬600mm×深600mm
10、重量：        大約150kg
11、可靠性：      大于10年
12、電池組電壓等級：12V、24V、36V、48V鎘鎳電池、氫鎳電池、鉛酸電池和磷酸鐵鋰電池
13、接口方式：  可由用戶提出

◆主要性能
1、充電模式：由CC到CV；
2、放電模式：有源逆變，恒流放電；
3、人機界面：7寸彩色觸摸屏主要顯示電壓、電流、容量和充放電時間等數據，觸摸啟動停止控制，數字設定各種參數；
4、啟動停止控制：具有本地啟動停止和遠程啟動停止控制功能，其中本地分手動和自動兩種方式；遠程可采用干接點信號控制，也可采用485通信控制。
5、與上位機通信：設置干接點與485信號；遙測干接點信號為“待機”、“工作”、“完成”和“故障”4對信號，遙控為“啟動”和“停止”兩組信號。485通信采用MODBUS規約，向上位機適時交換數據和狀態。
6、具有過壓、過流、短路和電池組極性接反自動檢測、報警、保護功能。

◆使用條件
1、普通型海拔不超過1000m，高原型海拔高度1000~4000m。
2、環境溫度不低于0℃，不高于+50℃。
3、空氣最大相對濕度不超過90%（在相當于空氣溫度20±5℃時）
4、運行地點無導電及爆炸塵埃，無腐蝕金屬和破壞絕緣的氣體或蒸汽，無強電磁干擾。
5、空氣流通較好的場所。
6、無劇烈振動和沖擊，垂直傾斜度不超過5°。
