詳細說明

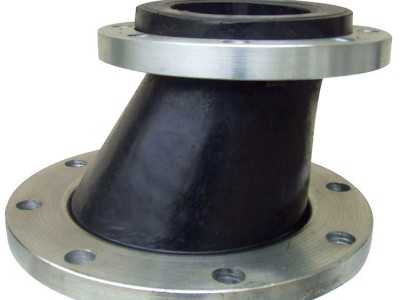

偏心異徑橡膠接頭

偏心異徑橡膠接頭可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、織物增強層、中膠層、外膠層、端部加固金屬環或鋼絲圈、金屬法蘭或平行活接頭組成,具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，偏心異徑橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。通用類：適用于輸送溫度為-15~80℃的水、濃度10%一下的酸溶液或堿溶液。
特種類：適用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化學腐蝕。
耐熱類：適用于輸送溫度高于80℃的水。

偏心異徑橡膠接頭的主要性能及作用：
1.管道-泵安裝偏心大小頭：是用來防氣蝕的，且泵進口的大小頭一般應該頂平安裝，這是防止管道內氣相在泵口積聚，形成大氣泡進入泵腔，損壞泵。只有一種情況下才可以底平安裝。那就是大小頭后面直接接向上彎曲的彎頭。這種情況下氣相不可能積聚。
2.泵-管道安裝同心異徑接頭：泵出口DN與外管道系統存在差異，用于同心異徑大小頭，可實現尺寸不同的兩根管子的直線連接，實現管道變徑的管件。
偏心異徑橡膠接頭軸向位移是：橡膠接頭在流體流動方向（即中軸線方向）的伸長或壓縮。
偏心異徑橡膠接頭橫向位移是：橡膠接頭在與流體方向即中軸線方向相垂直的方向的位移。
偏心異徑橡膠接頭角位移是：橡膠接頭兩個端面的垂直中心線與原中軸線的夾角之和。

材料表

序號	部位	材料
1	外膠層	11R、CR、EPDM、NR、NBR
2	內膠層	11R、CR、EPDM、NR、NBR
3	骨架層	聚酯簾布
4	法蘭	Q235 304 316L
5	增強圈	鋼絲圈

數據表

公稱通徑DN	安裝長度L	D	D0	n- ф	D1	D01	n1-ф1
50×40	180	165	125	4-ф18	150	110	4-ф18
65×40	180	185	145	4-ф18	150	110	4-ф18
65×50	180	185	145	4-ф18	165	125	4-ф18
80×50	180	200	160	8-ф18	165	125	4-ф18
80×65	180	200	160	8-ф18	185	145	4-ф18
100×50	180	220	180	8-ф18	165	125	4-ф18
100×65	180	220	180	8-ф18	185	145	4-ф18
100×80	180	220	180	8-ф18	200	160	8-ф18
125×65	180	250	210	8-ф18	185	145	4-ф18
125×80	180	250	210	8-ф18	200	160	8-ф18
125×100	180	250	210	8-ф18	220	180	8-ф18
150×80	200	285	240	8-ф22	200	160	8-ф18
150×100		285	240	8-ф22	220	180	8-ф18
150×125	200	285	240	8-ф22	250	210	8-ф18
200×100	220	340	295	8-ф22	220	180	8-ф18
200×150	220	340	295	8-ф22	285	240	8-ф22
250×100		395	350	12-ф22	220	180	8-ф18
250×125	220	395	350	12-ф22	250	210	8-ф18
250×150	220	395	350	12-ф22	285	240	8-ф22
250×200	220	395	350	12-ф22	340	295	8-ф22
300×125		445	400	12-ф22	250	210	8-ф18
300×150	220	445	400	12-ф22	285	240	8-ф22
300×200	220	445	400	12-ф22	340	295	8-ф22
300×250	220	445	400	12-ф22	395	350	12-ф22
350×125		505	460	16-ф22	250	210	8-ф18
350×200	230	505	460	16-ф22	340	295	8-ф22
350×250	230	505	460	16-ф22	395	350	12-ф22
350×300	230	505	460	16-ф22	445	400	12-ф22
400×200		565	515	16-ф26	340	295	8-ф22
400×250	240	565	515	16-ф26	395	350	12-ф22
400×300	240	565	515	16-ф26	445	400	12-ф22
400×350	240	565	515	16-ф26	505	460	16-ф22
450×200		615	565	20-ф26	340	295	8-ф22
450×250		615	565	20-ф26	395	350	12-ф22
500×300		670	620	20-ф26	445	400	12-ф22
