一、產品命名規則
CL1700系列變頻調速裝置型號、編號及含義
過載能力
共三檔，120%1min、150%1min、200%>1min。

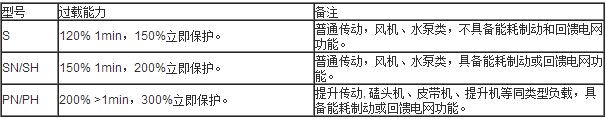

針對以下型號默認過載能力，詳見表格：
變頻調速裝置型號的舉例說明：
CL1700S560-2.3-01
——科陸電子——科陸變頻器1700系列，適用于普通傳動類負載，過載能力為120%1min，150%立即保護。不具備能耗制動和回饋電網功能，網側逆變器無控制，功率等級是560kW，電壓等級是2.3kV，設計序列號是01。

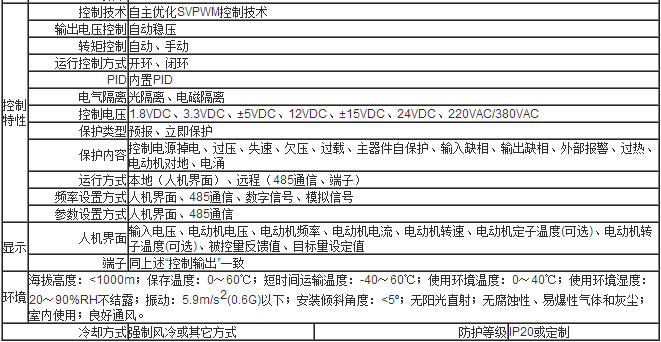

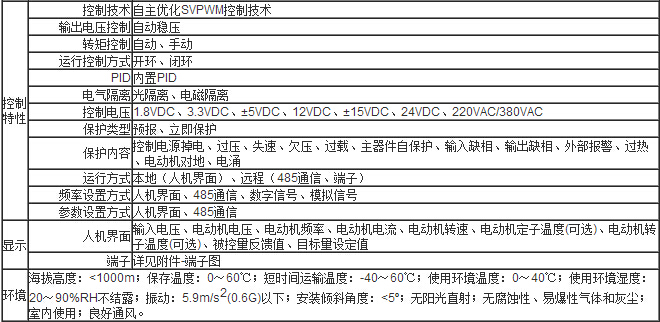

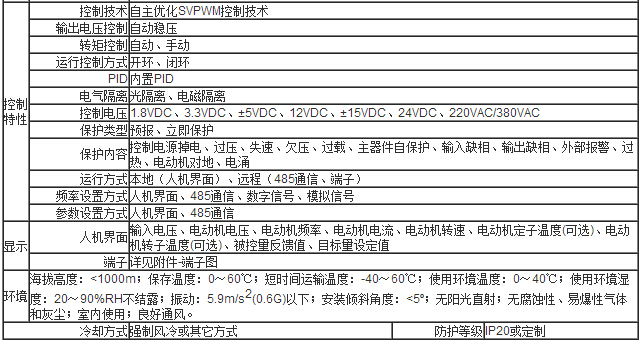

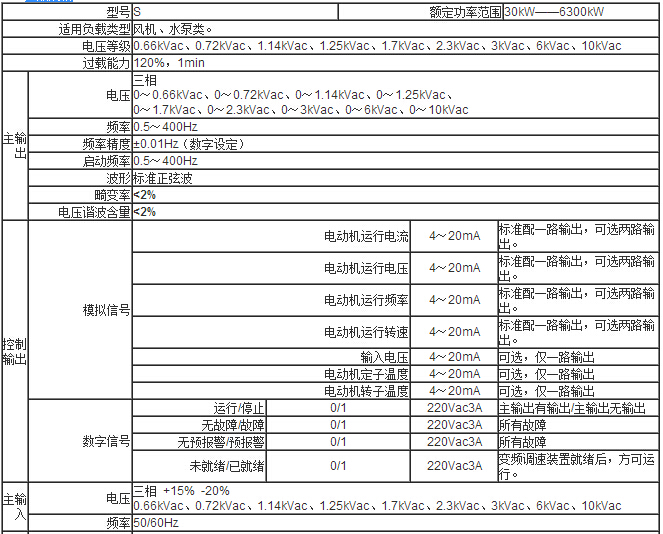

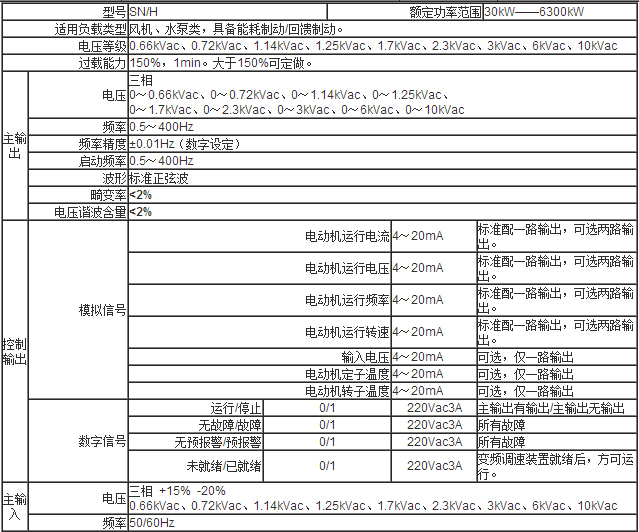

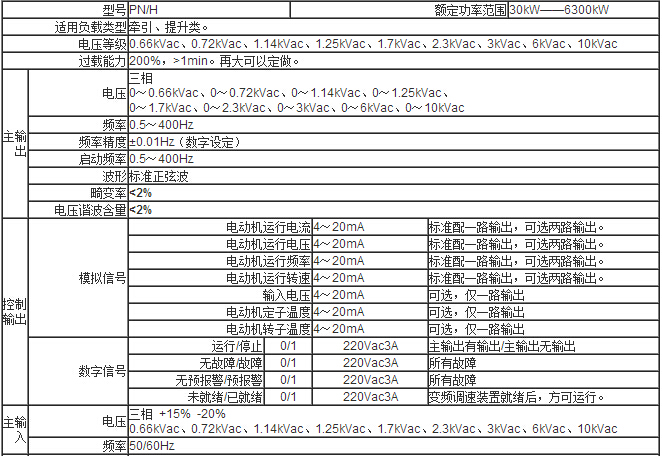

二、產品規格
三、簡單應用、主回路拓樸與施工
1、簡單應用
直接高壓輸入、輸出。無需配置任何變壓器、并聯電容器與濾波器。參見圖3.1.1。
2、主回路拓樸
采用低壓（380V）成熟二電平拓樸技術，具有以下幾個優點：
- 高可靠性；
- 高壓產品高性能：易于把低壓產品先進的矢量控制技術移植到高壓產品中；
- 控制簡單；
- 高精度；
- 控制波形產生的同時基本能消除低次諧波；
- 低頻段波形好；
- 低頻輸出力矩大；
- 易于再生電能反饋電網，實現電能雙向流動；
- 易于實現能耗制動；
- 產品體積??；
- 易維護。
3、成熟的二電平拓樸
本系列產品的主回路結構參見圖3.2.1.1、3.2.1.2、3.2.1.3。
圖 基本二電平拓樸
圖 帶能耗制動的二電平拓樸
圖 電能雙向流動的二電平拓樸——能量回饋
成熟的器件串聯技術。
圖 器件串聯基本二電平拓樸
圖 器件串聯帶能耗制動的二電平拓樸
圖 器件串聯電能雙向流動的二電平拓樸——能量回饋
器件串聯臂在理論上可以不受限制的串聯N個器件。如果說每個器件的額定電壓相等且為1200VDC，那么串聯后總的額定電壓為： 動態自動均壓技術、器件額定電壓大冗余設計、突波吸收大冗余設計，確保產品的可靠運行。
??
??
??
?
