TBB型高壓無功功率自動調節成套裝置適用于電力系統標稱電壓為6kV、10kV、35KV的電網中，根據無功功率的需求狀況，控制并聯電容器補償單元的自動投切來調節容性無功功率的輸出，使電網的功率因數保持在設定的范圍內，以保證電網無功功率供需基本平衡，減少電能損耗。

二、 性能參數

1 、系統電壓等級 6.3kV、 10kV、35KV等
2 、系統頻率     50Hz
3 、投切延時：300~900S可設置
4 、冷卻方式：風冷
5 、單柜最大容量 :1000kVar
6 、濾波后功率因數  ＞0.9
7 、投切級數     2-8級
8 、使用環境 : 戶內環境溫度     -30℃— +40℃

三、 應用場所

高壓無功集中補償裝置主要用6~35KV系統中，用以補償系統的無功功率，提高功率因數，調整電網電壓，降低線損，改善供電質量及提高供配電設備的利用率，可廣泛應用于冶金、礦山、變電所（站）、建材、石油、市政工程等行業的高壓三相交流電力系統中。

四、 結構特征

　　◆裝置由高壓開關柜(包括高壓熔斷器、隔離開關、電流互感器、繼電保護、測量和指示部分等)、并聯電容器、串聯電抗器、放電線圈(或者電壓互感器)、氧化鋅避雷器、支柱絕緣子、框架等。

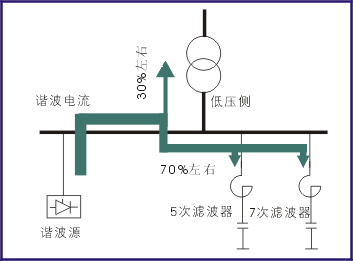

◆串聯電抗器串聯在電容器組回路中，用于抑制高次諧波電流，限制合閘涌流。
用于抑制5次及以上諧波電流時，電抗器可按XL/Xc=4.5%～6%配置
用于抑制3次及以上諧波電流時，電抗器可按XL/Xc=12%-13%配置
僅用于限制合閘涌流時，電抗器可按XL/Xc=0.5%～1%配置


　　◆氧化鋅避雷器并接在電容器組線路上，以限制投切電容器所引起的操作過電壓。

　　◆放電線圈并接于電容器組的兩端，當電容器組繼開電源時，能將電容器兩端剩余電壓在5秒～20秒內自電壓峰值降至0.1倍額定電壓或50V以下。

　　◆根據裝置所裝置設備（電容器、電抗器等）的布置可分為片架式、柜式、圍欄式、模塊式、集合式和戶外箱式等形式。

五、 主要功能

　　◆用戶電壓總畸變率和用戶注入電力系統的諧波電流符合GB/T14549-93《電能質量公用電網諧波》要求
◆功率因數大于0.90或滿足用戶要求
◆裝置允許在1.1倍額定電壓或1.3倍額定電流下長期工作
◆裝置根據系統的無功潮流和諧波發生量的大小，自動投切濾波支路，可靠性及穩定性高
◆自動化程度高，操作方便
◆適用于無人值班變電站

六、 功能說明

　 ◆調節功能

　　TWK型
無功補償自動調節：根據電壓優先原則，按所需無功功率自動投切電容器組模塊單元，使系統功率因數始終處于預先整定的范圍之內。

　　TDWK型
電壓自動調節：根據電壓質量要求自動調節變壓器的有載分接開關或電容器組，使母線電壓始終處于預先整定的范圍之內。
無功功率自動控制調節：根據電壓優先原則，按所需無功功率自動投切電容器組，使系統功率因數始終處于預先整定的范圍之內。

　　◆顯示功能
裝置有控制方式、系統電壓、電流、功率因數、控制對象狀態、異常和閉鎖等顯示功能。

　　◆閉鎖功能
當出現保護動作、調節故障、超出整定調節范圍、控制對象故障、自檢異常等現象以及停止運行或檢修時，裝置有相應閉鎖功能。

　　◆打印統計功能
裝置能自動打印電壓合格率、超上限率、超下限率、最高電壓、最低電壓及時間、功率因數等數據

　　◆遠方遙控和通訊功能
裝置具有遠控功能，并設有通用接口和萬能接口，便于聯網，由計算機集中監控。

　　◆電容器模塊單元頻繁投切功能
電容器模塊單元投切采用專用真空開關，其具有極小的開斷重?fù)舸茁?，較大的關合短路電流能力和較長的操作壽命。

　　◆限制合閘涌流和抑制高次諧波的功能
電容器模塊中采用串聯電抗器以限制合閘涌流，抑制高次諧波。

　　◆電容器保護功能
熔斷器保護：可選用并聯電容器專用的噴逐式熔斷器，也可選用限流熔斷器，限流熔斷器可帶動觸發信號裝置(內熔絲電容器除外)。
操作過電壓保護：開關操作過電壓用金屬氧化物避雷器(MOA)進行保護，必要時增裝阻容過電壓吸收器。
過流和速斷保護、開口三角電壓保護、過電壓、欠電壓等保護，所有這些保護動作開關柜中的斷路器。

　　◆電容器放電功能
內置放電電阻的電容器可在電容器脫離電源后其剩電壓在5分鐘以內降至50V以下。
電容器外接放電線圈，能使電容器脫離電源后剩余電壓在5秒內降至50V以下。
