普通電機（M2QA）
1.技術特性
    M2QA三相異步電動機是ABB公司設計的2000款系列產品中的基本系列,符合歐共體||級效率標準。電機的設計與制造符合IEC 60034、IEC 60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA 系列電機具有較好的電氣與機械性能。
高效率
    1.1KW-90KW 2P 4P電機在S1工作制下，M2QA系列達到CEMEP-EU的II級效率標準，具有較好的節能效果。
    寬電壓設計:高至690V且可應用于50Hz和60Hz電網。
    可靠的繞組:采用進口最新技術的絕緣材料，可達到F級絕緣（B級-80K溫升），確保了繞組的較長的壽命。
    強抗腐蝕保護:電機經過抗環境腐蝕設計能夠保持較長壽命。
    軸承具有較高承載能力:配置深溝槽滾球軸承使得電機壽命大大延長。71-250mm中心高的鑄鐵電機配備終生免維護軸承，280-355mm的電機作為標準配置裝有注油孔。
    低噪音水平:通過優化電磁及電氣設計，改善冷卻系統，及結構優化保證M2QA系列總體較低噪音水平。
額外的繞組保護:根據客戶要求可加裝PTC熱敏電阻，熱敏開關和防冷凝加熱帶等繞組保護附件。

2.機械設計
    全封閉自扇冷設計，IP55防護等級及重負載設計，同時采用強抗腐蝕鑄鐵材料使得M2QA系列電機可以適應各種環境。電機的機械結構非常堅固，280-355mm中心高的電機標準配置排水孔及塞子。
    靈活的引出線方向。電機接線盒的安裝方式可在電機頂部、左側 、右側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160 及以上機座接線盒可旋轉2*180方向。
    電機針對不同環境及應用要求有多種可選配置，如更高的防護等級，絕緣水平，防塵保護，密封圈，防雨裝置等等。

3.型號說明
    M2QA 112 M 2 A
    M2QA--型號標記 112--機座號（以轉軸中心高mm表示）
    M--機座長度 2--極數 A--鐵芯長度
    使用條件
    ①.海拔不超過1000m
    ②.環境空氣溫度隨季節而變化，但不超過+40℃
    ③.電壓、頻率及工作方式
    工作電壓：220-240V 380-420V 440-480V 660-690V
    ④.額定頻率：50/60Hz
    ⑤.工作方式：連續（S1）
    ⑥.絕緣等級：F
4.軸承型號 (NSK軸承） （可選SKF軸承）
    標準軸承型號 電纜接口

中心高	極數	D-end	N-end	mm
71M	2,4,6	6202-VVC3	6202-VVC3	2-M16*1.5
80M	2,4,6	6204-DDUC3	6204-DDUC3	2-M25*1.5
90S	2,4,6	6205-DDUC3	6205-DDUC3	2-M25*1.5
90L	2,4,6	6205-DDUC3	6205-DDUC3	2-M25*1.5
100L	2,4,6,8	6206-DDUC3	6206-DDUC3	2-M32*1.5
112M	2,4,6,8	6207-DDUC3	6206-DDUC3	2-M32*1.5
132S	2,4,6,8	6208-DDUC3	6207-DDUC3	2-M32*1.5
132M	2,4,6,8	6208-DDUC3	6207-DDUC3	2-M32*1.5
160M	2,4,6,8	6309-ZZC3	6209-ZZC3	2-M40*1.5
160L	2,4,6,8	6309-ZZC3	6209-ZZC3	2-M40*1.5
180M	2,4,6,8	6310-ZZC3	6210-ZZC3	2-M40*1.5
180L	2,4,6,8	6310-ZZC3	6210-ZZC3	2-M40*1.5
200L	2,4,6,8	6312-ZZC3	6212-ZZC3	2-M50*1.5
225S	4,6,8	6313-ZZC3	6213-ZZC3	2-M50*1.5
225M	2	6313-ZZC3	6213-ZZC3	2-M50*1.5
225M	4,6,8	6313-ZZC3	6213-ZZC3	2-M50*1.5
250M	2	6314/C3	6214/C3	2-M63*1.5
250M	4,6,8	6314/C3	6214/C3	2-M63*1.5
280S	2	6316/C4	6316/C4	2-M63*1.5
280S	4,6,8	6316/C3	6316/C3	2-M63*1.5
280M	2	6316/C4	6316/C4	2-M63*1.5
280M	4,6,8	6316/C3	6316/C3	2-M63*1.5
315S	2	6316/C4	6316/C4	2-M63*1.5
315S	4,6,8	6319/C3	6319/C3	2-M63*1.5
315M	2	6316/C4	6316/C4	2-M63*1.5
315M	4,6,8	6319/C3	6319/C3	2-M63*1.5
315L	2	6316/C4	6316/C4	2-M63*1.5
315L	4,6,8	6319/C3	6319/C3	2-M63*1.5
355M	2	6319M/C4	6319M/C4	2-M63*1.5
355M	4,6,8	6322/C3	6319/C3	2-M63*1.5
355L	2	6319M/C4	6319M/C4	2-M63*1.5
355L	4,6,8	6322/C3	6319/C3	2-M63*1.5

5.電壓與性能

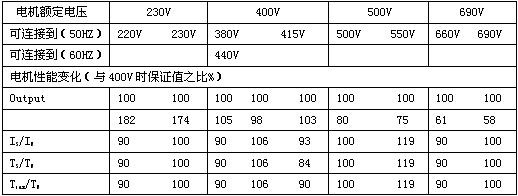

    M2QA系列電機采用（3KW及以下功率電機220-240V/380-420V，4KW及以上功率電機380-420V/660-690V，△/Y）寬電壓設計，電機在各種電壓工 況下的效率、功率因數及轉速略有變化。
如用戶需要特定工作電壓可按特殊要求供應。


務需先通知，ABB電機保留對設計技術規格的修改權

6.訂貨須知
    訂貨時請?jiān)敿?xì)說明電機型號、功率、極數、電壓、頻率、接法、安裝結構形式等。選型時，應根據負載和其他使用要求對照樣本選用。
如有特殊要求，如左出線、右出線、雙出軸、其他絕緣等級可作為特殊要求訂貨。

7.M2QA電機產品代碼
    A B C D E F
    M2QA 100L2A M2QA 10 1 5 10 - A D C
    1-4 5-6 7 8-10 11 12 13 14
    A 電機類型
    B 電機尺寸
    C 產品代碼
    D 安裝形式代碼
    E 電壓和頻率代碼
    F 產地代碼
    （C，D，E，F(xiàn)）代碼定義
1-4位置
    M2QA=鑄鐵全封閉自扇冷鼠籠電機
5-6位置
    IEC框號
        07=71 10=100 16=160 22=225 31=315
        08=80 11=112 18=180 25=250 35=355
        09=90 13=132 20=200 28=280
7位置
    轉速（極數）
        1=2極 3=6極 5=10極 7=>12極 9=多速
        2=4極 4=8極 6=12極 8=雙速

8-10位置
    編號

11位置
    破折號

12位置
    安裝形式
        A=底腳安裝，接線盒頂置
        R=底腳安裝，接線盒右置（從驅動端看D-end)
        L=底腳安裝，接線盒左置
        B=大法蘭安裝
        C=小法蘭安裝（71-112）
        H=底腳和法蘭安裝
        S=底腳和法蘭安裝，接線盒右置
        T=底腳和法蘭安裝，接線盒左置
        J=底腳和法蘭安裝（小法蘭）

13位置
    電壓和頻率代碼
        A=380VY50Hz B=380V△50Hz
        D=380-420V△50Hz/440-480V△60Hz/660-690VY50Hz
        E=500V△50Hz/575V△60Hz
        F=500VY50Hz/575VY60Hz
        H=415V△50Hz
        S=220-240V△50Hz/380-420VY50Hz/440-480VY60Hz
        T=660V△50Hz
        U=690V△50Hz
        X=690V以下其它電壓，頻率及接法

14位置
    產地代碼
