產(chǎn)品介紹：
有機(jī)硅耐高溫漆為雙組份產(chǎn)品，由環(huán)氧改性有機(jī)硅樹脂、陶土、玻璃料、耐高溫顏料等組成；

特點(diǎn)及用途：
◆具有良好的附著力、柔韌性、漆膜硬度高；

◆卓越的耐水、防銹、抗化學(xué)腐蝕性能；

◆施工簡捷、干燥迅速等性能；

廣泛用于高溫環(huán)境下抗腐蝕涂裝，適用于冶金、石油、熱風(fēng)爐內(nèi)外壁、煙囪、煙道、排氣管、消聲器、熱交換器及非金屬和金屬表面要求高溫防腐的保護(hù)；

配套產(chǎn)品：

底漆：耐高溫底漆

面漆：有機(jī)硅耐高溫漆

詳細(xì)配套方案請(qǐng)咨詢雙獅客服

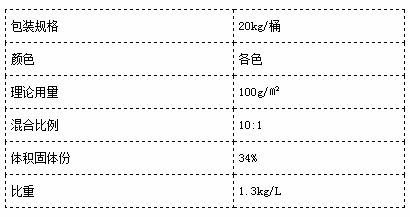

技術(shù)指標(biāo)：

漆膜顏色及外觀	各色、漆膜平整光滑
粘度（涂-4）	25~60s
干燥時(shí)間	表干：4h
	實(shí)干：24h
	烘干（150℃）：2h
耐沖擊強(qiáng)度	50kg/cm
比重	1.30
柔韌性	1mm
附著力	1級(jí)
耐水性（浸蒸餾水24小時(shí)）	漆膜無變化
耐汽油性（浸于GB1787RH-75汽油中24小時(shí)）	漆膜不起泡、不變軟
耐熱性（700±10℃烘2h后測(cè)）	漆膜無變化

施工參考：

執(zhí)行標(biāo)準(zhǔn)：
《有機(jī)硅耐高溫漆標(biāo)準(zhǔn)》HG/T 3362-2003

《W61-55鋁粉有機(jī)硅烘干耐熱漆（分裝）》HG/T 3362-1987

《單項(xiàng)檢驗(yàn)結(jié)果的判定按GB/T 1250修約值比較值比較法進(jìn)行》

《產(chǎn)品檢驗(yàn)結(jié)果判定按HG/T 2458-1993中3.5艦定進(jìn)行》

施工技術(shù)：
稀釋劑：專用稀釋劑

混合比例：10:1

熟化時(shí)間：30分鐘

適用期：8小時(shí)

工具清洗：專用稀釋劑

施工條件：環(huán)境溫度：2℃～40℃；相對(duì)濕度：25%～75%

底材溫度：高于露點(diǎn)3℃

施工方法：噴涂、刷涂、輥涂

表面處理：
徹底清除被涂基材表面的油污、銹跡、灰塵等；

底材表面不處理干凈或不平，有顆粒狀凸出會(huì)產(chǎn)生氣泡；

被涂物表面必須經(jīng)過噴砂處理后并在24小時(shí)內(nèi)涂漆，以免影響附著力和耐水性；

有機(jī)硅耐高溫漆最好經(jīng)烘干，以獲得好的機(jī)械性能

注意事項(xiàng)：
施工時(shí)須用有機(jī)硅耐高溫的專用稀釋劑來調(diào)制粘度18～30min方可進(jìn)行；

使用前攪拌均勻，如有外來雜質(zhì)應(yīng)過濾后使用；

嚴(yán)格按照說明來調(diào)制（10:2），用多少配多少，配好后的漆在8小時(shí)之內(nèi)用完，避免交聯(lián)固化；
