設備特點


•利用激光將薄膜太陽電池板根據需要的尺寸，重新隔離形成獨立絕緣的小塊電池；
•激光器采用半導體端面泵浦光纖耦合激光器，輸出5W532nm激光；
•外光路系統：?jiǎn)喂饴吠捷敵?，光程固定?br /> • 整機采用龍門式結構，兩維一體的運動方式，即：激光頭輸出光點固定不動，工作臺帶動電池板做兩維高速運動；
•龍門架內包含激光器、激光電源、外光路系統等；
•X-Y軸采用：伺服電機+直線導軌+絲杠傳動；
•運動方式：電池片沿短邊和長邊方向都能高速運動，以保證刻線效果；
•電池片采用旋轉氣缸頂壓固定，機械方法定位，膜面朝下，方便粉塵自然下落時抽氣除塵；
•集塵除塵系統安裝在工作臺面下的電池裝載斗內；
•通過調節激光頭的上下左右位置，從而調節加工件的工作距離和離焦量，調節激光光斑直徑的大小；
•通過界面友好的專用控制軟件，完成切割路徑的編輯和修改。


 設備用途
 用于非晶硅薄膜太陽電池的絕緣隔離線的刻劃加工。

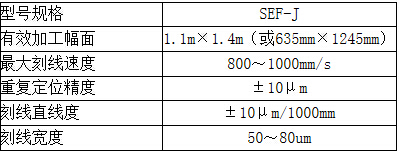

技術參數
