概述：
      SDP-5100-A系列微機綜合保護測控裝置是江蘇斯菲爾電氣股份有限公司在總結了現有產品運行經驗的基礎上，融合了國內外先進技術，采用了基于ARM9內核32位的閃存微控制器，根據中國電力系統不斷發展的需求自主研制和生產的產品。其外觀時尚、結構精巧、大屏幕液晶顯示，圖形化中文菜單，四位方向?qū)Ш奖P(pán)，操作快捷方便；并且具有強大的功能集成：集保護、測量、控制、監測、通訊、故障錄波、事件記錄等多種功能于一體。高精度測量電流、電壓、功率、功率因數、頻率、零序電流、零序電壓、計算電度；在線記錄事件量達256條，先進先出（FIFO）動態刷新，帶有時間標記，掉電不丟失。該系列裝置既可以分散安裝也可以組屏安裝，是構成智能化開關柜的理想元件。
特點
• 保護功能齊備：各型號保護功能齊備，并可按照用戶要求進行定制。
• 邏輯功能：各保護功能、繼電器、開入量具有邏輯組態功能，用戶可以現場根據需要來進行設定：保護動作信號量輸出自由整定、開關量可通過設定實現非電量保護功能和閉鎖保護功能。
• 測量功能：高精度測量電流、電壓、P、Q、功率因數、頻率、零序電流、零序電壓、計算電度。
• 控制回路：裝置自帶防跳回路，直流、交流均可以帶防跳；而且防跳功能解除簡單。
• 高度集成：集保護、測量、控制、監測、通訊、錄波、事件記錄等多種功能于一體。
• 友好人機界面：大屏幕圖形液晶顯示，動態顯示一次系統圖、實時波形圖、故障錄波圖、各種電氣參數及保護信息。圖形化中文菜單，四位方向?qū)Ш奖P(pán)，操作快捷方便。
• 強大的通訊功能：提供雙485、以太網（光口、電口）連網通訊接口；通訊協議支持modbusRTU、modbusTCP;可實現遙測、遙信、遙控、保護定值設定及查詢、裝置工作狀態、SOE事件記錄、錄波數據等傳輸功能。
• 多路狀態監測功能：有多達16路開入量，除特殊定義外，其它開入量可由用戶定義，解決了用戶需監測多路開入量的問題，不需再配其他裝置。
• 強大自檢功能：具備軟、硬件實時自檢與報警功能。
• 在線編程功能（ISP）：提供一個在線編程通訊接口，可自由下載軟件模塊，無需拆卸裝置。
• SOE事件記錄：在線記錄事件量達256條，先進先出（FIFO）動態刷新，帶有時間標記，掉電不丟失。
• 故障錄波功能：可將故障前、故障中、故障后的電流、電壓、斷路器狀態和保護信息完整真實記錄下來，記錄長度100個周波，為用戶進行故障分析提供依據。
• 故障自動推畫面功能：當保護動作或者有告警信息時，裝置自動彈出畫面，提示用戶動作或者告警的保護。
• GPS校時功能：提供時鐘同步接口，接收GPS校時信號。
• 外形美觀大方：機殼采用鋁合金板，散熱性能好，結構緊湊，抗震動及電磁兼容性能更強。前面殼采用黑色有機玻璃及金屬外殼，外觀時尚美觀，指示操作方便。

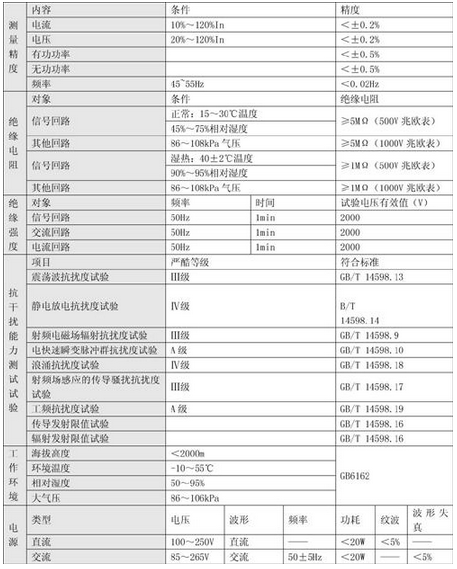

技術參數
