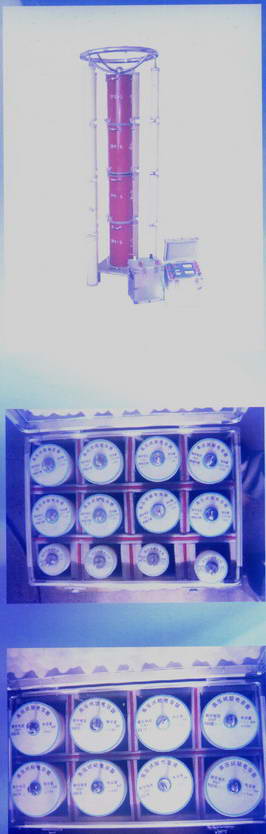

組合式串聯諧振耐壓裝置是利用電感、電容串聯諧振的原理，獲取高電壓的試驗
裝置，本裝置有100kV-250kV電壓等級，可用來對35kV-220kV電容式電壓互感器、開
關、35-110kV電壓等級的變壓器、GIS組合電器、套管等電力設備進行交流耐壓試驗。
    結構特征

1、重量輕、便于運輸，所需電源容量小，容易獲取試驗電源，適合現場耐壓試
驗使用。
2、裝置的輸出功率時輸入功率的20倍以上，例如，當被試品試驗所需功率100kVA，所
需電源容量不大于5kVA。
3、高壓電感及電容采用積木式組合結構，單元件重量不超過30kg，全部元件總重量約300kg，易于運輸及拆裝。

4、本裝置見有調容、調感及調頻式三種方式，可采用220V單相工頻電源供電，調容、  調感式直接升壓，也可用調頻電源獲取30-300Hz的任意頻率電壓。

5、高壓電感及電容單元件電壓為50kV、62.5kV，可組成100kV-250kV電壓等級的耐壓   裝置。電感額定電流有250mA、500mA兩種，可獲得不同的輸出容量。


   應用范圍

1、10kV、35kV、66kV電壓等級的交聯電纜進行交流耐壓試驗。
2、不同容量等級的發電機、電動機工頻耐壓試驗
3、35-220kV電容式電壓互感器、開關、套管、GIS、組合電器等電力設備進行交流耐   壓試驗。

4、CT、PT、開關、斷路器、絕緣子、組合電器、變壓器中性點等進行交流耐壓試驗。
5、可以調容、調感、調頻。
