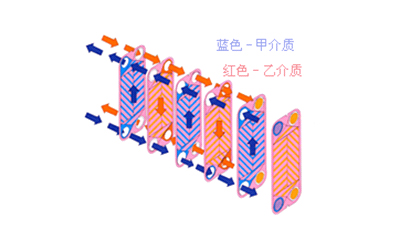

原理：板式換熱器由傳熱波紋板片及框架組成。板片由螺栓夾緊在固定壓緊板及活動壓緊板之間，通過板片溝槽變化和密封方式組合，在換熱器內部構成了冷熱介質相間的許多流道，板與板之間用橡膠密封。壓緊板上有本設備與外部連接的接管。多種優質金屬材料薄板和橡膠密封膠墊可滿足不同的腐蝕介質和溫度。換熱器內部由兩種不同溫度的流體通過金屬板壁進行間接熱交換，板片上人字形波紋能增加對流體的擾動，使流體在低速下能達到湍流狀態，獲得高的傳熱效果。并采用特殊密封結構，保證兩種流體介質不會串漏。


特點：換熱效率最高，占地面積小，裝配流程靈活，操作簡單，安裝拆洗方便，使用壽命長。

應用：根據介質腐蝕性選用不同的金屬材料和密封材料 ，適用于壓力不超過2.0MPa，溫度不超過350℃的所有加熱、冷卻、蒸發、冷凝、殺菌、保溫等過程。

供應規格：有普通BR型、非對稱流道FBR型、軟硬板組合（板型的優化組合）HBR型、淺密波紋大K值BRH型、及寬流道KBR型。單板傳熱面積從0.03m2/片—2 m2/片的三十余種規格和板型，裝機換熱面積從0.5 m2/臺—600 m2/臺之間的任意規格，接口從DN25到DN350。
