功能特點
■ 模塊化的功率單元設計，維護及檢修方便；
■ 變頻器采用功率單元串聯疊加技術，技術成熟，器件可靠；
■ 采用V/F控制的正弦波PWM調制技術，精度高，響應快，效率高；
■ 變頻器適用輸入電壓范圍寬廣，適合國內電網條件，用戶電網直接接入，無須任何濾波裝置和功率因素補償裝置；
■ 完美正弦波輸出電流，無需濾波器；
■ 輸出電壓具備AVR（自動電壓調整）穩壓功能，防止電壓過高損壞電機絕緣，降低電機的空載損耗；
■ 轉矩提升功能，提升低頻運行時的輸出電壓、輸出轉矩；
■ 飛車啟動功能，無需等待電機靜止的旋轉啟動功能，追蹤過程約3-5秒；
■ 高壓失電后來電自啟動功能，適用于電網雙電源切換及電網電壓失電的工況；
■ 快速的動態響應能力，適用于對加減速時間要求苛刻的場合；
■ 先進的電流、電壓限制功能，快速安全驅動電機；
■ 全彩觸摸屏人機界面操作容易，功能強大，數據詳細；
■ 標準工業接口及以太網口，兼容標準Modbus、Profibus-DP、TCP/IP協議，適用于不同的現場工業網絡；
■ 結構緊湊，布局合理，可降低安裝成本；
■ 過壓、欠壓保護；
■ 過載、過熱保護；
■ 短路、接地、過流保護；
■ 缺相保護；
■ 控制器電源有UPS保護；
■ 控制電源故障聯鎖保護；
■ 功率單元與控制器用光纖通訊，完全電氣隔離；
■ 通訊、應答故障聯鎖保護；
■ 風機故障聯鎖保護；
■ 精準詳細的故障記錄，可進行信息查詢并對故障復位；
■ 柜門報警功能；

系統原理

IDrive系列高壓變頻器采用功率單元串聯疊加的方式實現，該系統主要由輸出部分、功率變換部分、檢測保護部分以及控制部分組成。



輸入側

直接高壓（3kV～10kV）輸入，降壓隔離后，為各功率單元獨立供電；



（實測輸入線電壓波形）





功率單元

交—直—交單向逆變結構，主要由整流橋、電解電容及IGBT組成，經SPWM控制IGBT逆變，輸出單相交流；模塊化設計，所有功率單元完全一致，維護方便；









控制部分

由控制器、PLC及人機界面組成，完成系統的運行、故障報警處理、顯示及備份；
控制器主要完成系統狀態采集處理、功率單元控制等，其中與功率單元之間的通訊采用光纖技術，低壓與高壓完全可靠隔離，通訊速率高，抗干擾能力強，顯著提高系統的可靠性；
PLC主要完成電氣系統控制及用戶工藝現場標準接口；
人機界面主要完成系統自身的控制接口及狀態顯示，全中文操作界面，同時配備上位機軟件系統實現用戶端網絡化控制；





輸出側

通過每個功率單元串聯疊加后，使用載波移相技術后，形成完美的正弦波直接輸出；

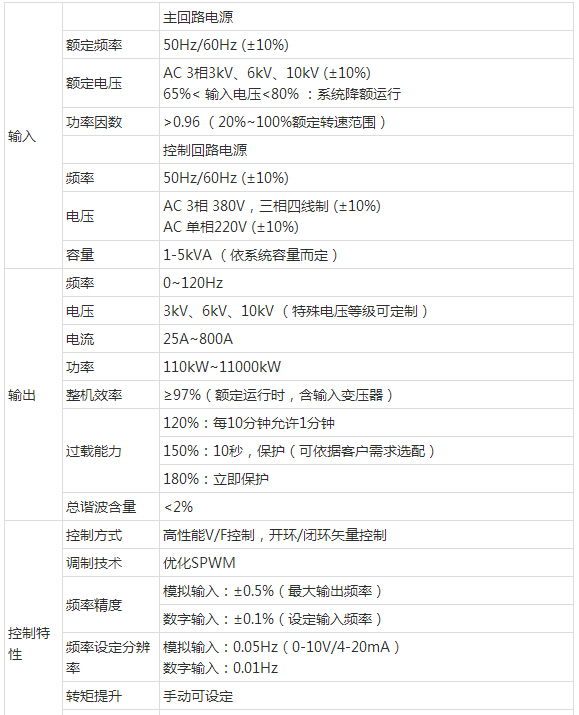

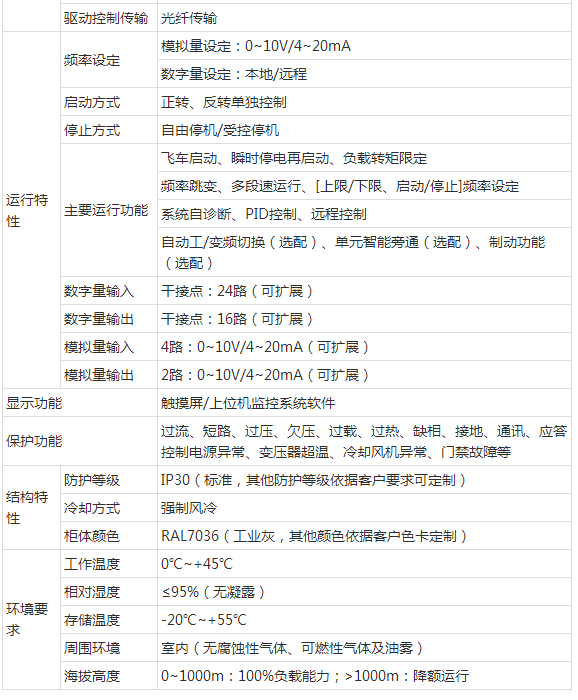

技術參數




應用范圍
