隨著新能源的推廣和普及，太陽能工程市場高速發展。真空集熱管熱水器產品在安裝高度，公共安全，質量以及市容建設等方面遇到的瓶頸問題日益突顯，而平板太陽能熱水器因有承壓性、雙循環系統、易于與建筑相結合等技術優勢，市場商機重現。

　　平板太陽能集熱器一般由集熱器板芯、蓋板、保溫層和外殼4部分組成。集熱器板芯是平板太陽能集熱器的核心部件，其性能直接決定平板太陽能集熱器的集熱效率。當陽光透過玻璃蓋板照在平板太陽能集熱器板芯上時，其中大部分太陽輻射能為吸收體所吸收，轉變?yōu)闊崮埽飨蛄黧w通道中的工質，通過自然循環或強迫循環，而將儲水箱內的水加熱。平板太陽能集熱器板芯涂層作為平板太陽能熱水器的核心工藝，其質量問題引起了廣泛的關注。 平板太陽能集熱器板芯涂層質量分析

按制備工藝不同，可將涂層分為電鍍涂層、電化學轉化涂層、真空鍍膜涂層和涂料涂層四種主要形式。由平板太陽能集熱器的結構來看，集熱板芯的工作環境不是真空環境，而是有一定密封的大氣環境，實際工作過程中的太陽能與建筑相結合工程中，部分板芯涂層出現嚴重的質量問題，所以對于集熱板芯的吸收涂層質量，尤其是耐候性提出了較高的要求。中國太陽能熱利用產業聯盟平板太陽能專業委員會發起平板太陽能集熱器板芯涂層質量跟蹤調查，并于2013年7月13日在廣東省東莞市召開“平板太陽能集熱器板芯涂層質量交流會”。

會議中，廣東五星太陽能股份有限公司公司做了平板太陽能質量匯報，共開展調查了全國20個省、自治區和轄市的53個工程項目，項目含有集中熱水工程、陽臺壁掛系統、家用一體機、集中集熱分戶儲熱系統、別墅系統等各種類型，共調查5年內安裝的部分集熱器數量7648臺，膜層為藍膜和鍍黑鉻兩種，藍膜3780臺，質量問題292臺，占比7.73%，黑鉻3868臺，質量問題3臺，占比0.08%。平板太陽能集熱器板芯質量問題嚴重影響工程質量，多家太陽能企業的技術研發人員進行了實驗及研究，我們也進行了部分平板太陽能集熱器板芯用金屬集熱片的光學性能檢測及耐鹽霧試驗，并進行了平板太陽能集熱器板芯涂層質量分析及探討。

　　1 平板太陽能集熱器板芯涂層光學性能用于平板太陽能集熱器板芯的太陽選擇性吸收涂層，主要的光學性能參數是太陽吸收比和紅外熱輻射比（法向發射比）。

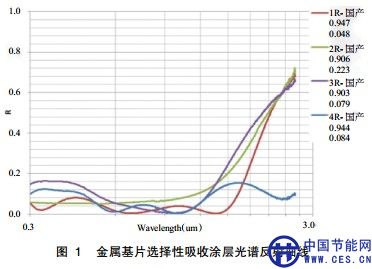

　　圖1為測試幾種樣品金屬鍍膜基片吸收比、發射比。其中1R-國產，3R-國產，4R-國產樣品為國產鋁基片磁控濺射藍膜涂層，5R-國產為銅基片磁控濺射藍膜涂層，2R-進口為鋁基片高分子聚合物涂料涂層。

　　測試太陽吸收比，采用日本島津紫外—可見光—近紅外分光光度計，型號UV-UI-NIR3101PC，測量波長范圍300nm~2600nm。測量鍍膜玻璃膜面的太陽反射譜R（λ），通過積分公式計算得出鍍膜樣片吸收比。紅外法向發射比測試，采用國產紅外分光光度計，測量波長范圍2.5μm~25μm。圖1給出測試得到的幾種金屬基片太陽選擇性吸收涂層光譜反射曲線。因所得到的5R-國產銅基片磁控濺射藍膜涂層表面進行了軋花加工，未進行光學性能測試。
