石化和化學工業是國民經濟重要的支柱產業和基礎產業，為國民經濟及相關領域的發展提供能源、基礎原材料及農用化學品等，與工農業生產、交通運 輸、國防科技以及百姓吃穿住行等各個領域密切相關，具有資源資金技術密集、產業關聯度高、經濟總量大、產品應用范圍廣的特點，對促進相關產業升級，拉動經 濟增長具有十分重要的作用。“十一五”末期，全行業產值占整個工業的比重約11%。
“十一五”期間，我國經濟社會發展取得了巨大成就， 也同樣促進了石化和化學工業前所未有的發展。目前，我國已成為世界石化和化工生產和消費大國。成品油、乙烯、合成樹脂、無機原料、化肥、農藥等重要大宗產 品產量位居世界前列。行業各項主要經濟指標大幅增長，經受了國際金融危機的嚴峻考驗，結構調整步伐加快，產業規模進一步擴大，自主創新能力不斷增強，技術 裝備水平明顯提高，質量效益穩步提升。2010年千萬噸級煉廠已達20個，形成6個百萬噸級乙烯生產企業，形成24個百萬噸級大型化肥生產企業。大型石化 化工企業集團國際化步伐加快，綜合實力進一步提升，有4家企業進入世界500強。一批創新能力強、專業特色突出、生態環境友好的新興化工企業進一步成長。
但是在產業快速發展的同時，石化和化學工業積累的矛盾和問題日益突出，產能增長過快，產業布局不盡合理，安全環保隱患突出，高端產品比重仍然偏低，行業發展模式急需轉變。
石化和化學工業作為國民經濟的支柱，既承擔為社會提供能源和化工燃料的責任，又肩負節能降耗的重任。我國石化行業目前仍以生產基礎原材料為主的產業結 構，能源消耗較高、污染物排放量較大，是能耗和排污大戶。由于歷史原因，國內石化工業的工藝技術、裝備和管理水平參差不齊，規模大小不一、配套程度各異， 加工與產品生產技術與國際先進水平仍然有顯著的差異。目前我國石化產品單位能耗比國際先進水平高出10%-25%，面臨較大的節能減排壓力。這些差距從另 一方面來講也恰恰是節能工作的潛力與重點所在，在節能、環保、效益等方面還有較大甚至很大的潛力可挖。通過節能減排中關鍵技術的突破升級和積極推廣應用， 不僅可實現企業自身節能減排技術的更新?lián)Q代，還可以帶動整個行業節能減排技術水平的提高。
為了保持競爭力，石化化學工業企業都希望通過 降低能源消耗，降低生產成本、提高效率，將產品保持在較低的價格水平。在石化企業中應用了大量的風機、泵類、壓縮機和別的生產機械，由于設計和選型時存在 余量，這些設備都不是在最大效率下運行，浪費的能量不可小視。摒棄落后的傳統的耗能節流調節方式，推廣變頻調速技術，用變頻器對這些設備進行調速控制，可節省大量的電能，對節能降耗，經濟效益的提高具有重大意義。
石化和化工行業變頻節電技術主要應用于以下幾類機械：
1、風機在石化和化工行業中使用廣泛，普遍存在設計時的過風量問題。在風量需要調節時普遍采用節流方法，即風道擋板或進口風門調節方式，而這樣會造成不 必要的損耗，使用變頻調速器后，可根據實際需要方便地調節，由于省去了不必要的損耗，同時又提高了功率因數，其綜合節電率都在30%以上。
2、泵類在石化和化工行業中，液料的輸送都離不開泵。大多情況下都需對流量(壓力)進行調節，以往都是采用節流閥門(定壓泵)或分流閥門(定容積泵)調節流量，節流損失或分流損失都是多余的功耗，如采用變頻調速器直接調節泵的壓力、流量，即可節約20%以上的電能。
3、機械調速類，以往需要調速的機械中如：擠壓機、物料進給調節、傳送帶等基本上采用滑差調節電機、三相整流子電機或直流電機調速，調速電機的速度調節性能不好，轉速穩定性差，故障率高，而且效率低。而直流電機和整流子電機結構復雜，故障率高，維修費用高，由于其工作時會產生火花，極不安全。而且以上這些電機調速穩定性差，如用異步電機加變頻調速器替代以上這類電機，節能在15%左右，提高了效率，維修量減小，而且安全，可靠，投資回報期短，對提高企業經濟效益極為有利。
4、其他類：攪拌機、離心分離機，噴霧器、壓縮機等。以上所列設備，如采用變頻調速器既可節電又可提高工藝水平，滿足生產需要，取得良好的經濟效益和社會效益。
變頻調速技術是目前世界公認的電機節電技術之一，具有調速范圍寬、調速精度高、動態響應快、運行效率高、系統功率因數高、操作方便等一系列優點，也成為 當今改造傳統工業、改善工藝流程、提高生產過程自動化水平、提高產品質量、推動技術進步的主要手段之一。在石油行業中，變頻器廣泛應用于風機、注水泵、壓縮機、輸油泵、抽油機、潛油電泵和石油鉆機等。
1、游梁式抽油機
目前，在油田采用的抽油設備中，以游梁式抽油機最為普遍，數量也最多。
一方面，游梁式抽油機運動為反復上下提升，一個沖程提升一次，其動力來自電動機帶動的兩個重量相當大的鋼質滑塊，當滑塊提升時，類似杠桿作用，將采油機 桿送入井中;滑塊下降時，采油桿提出帶油至井口。由于電動機轉速一定，滑塊下降過程中，負荷減輕，電動機拖動產生的能量無法被負載吸收。另一方面，游梁式 抽油機引入兩個大質量的鋼質滑塊，導致抽油機的起動沖擊大等問題。
除上述兩方面問題外，油田采油的特殊地理環境決定了采油設備有其獨特 的運行特點：在油井開采前期儲油量大，供液足，為提高功效可采用工頻運行，保證較高產油量;在中后期，由于石油儲量減少，易造成供液不足，電動機若仍工頻 運行，勢必浪費電能，造成不必要損耗，這時須考慮實際工作情況，適當降低電動機轉速，減少沖程，有效提高充盈率。
目前，對游梁式抽油機的交流變頻調速技術改造主要有以下3個方面：
(1) 以提高電網質量、減小對電網影響為目標的變頻改造。這主要集中在供電企業對電網質量要求較高的場合，為避免電網質量的下降，需引入變頻控制，其主要目的就是減小抽油機工作過程對電網的影響。
(2) 以節能為目的變頻改造。這點較為普遍，一方面，油田抽油機為克服大的起動轉矩，采用的電動機遠遠大于實際所需功率，工作時電動機利用率一般為 20%～30%，最高不會超過50%，電動機常處于輕載狀態，造成資源浪費。另一方面，抽油機工作情況的變化，取決于地底下的狀態，若電動機始終處于工頻 運行，也會造成電能浪費。為了節能，提高電動機工作效率，需進行變頻改造。
(3) 改變采油桿上行和下行的速度，在一些情況下可以提高生產效率。
在實際應用過程中出現了許多問題，主要集中在游梁式抽油機發電狀態產生能量的處理上。對于上述情況，采用普通變頻器加能耗制動單元和制動電阻可以實現，這是以消耗電能為代價的制動方式。對于上述情況，必須妥善處理電動機發電狀態產生的電能，將其反饋到電網或數臺抽油機變頻器構成直流母線式，使這部分能量能得到充分的利用。
2、潛油電泵
油田中應用較多的另一種采油設備是潛油電泵，它是井下工作的多級離心泵，同油管一起放入油井內，地面電源通過變壓器、控制器和潛油電泵專用電纜將電能輸送給井下潛油電泵電動機，把油井中的液體輸送到地面。
由于潛油電泵在地下兩千多米的井底工作，環境非常惡劣(高溫、強腐蝕等)，傳統供電方式工頻1140伏全壓，運行故障頻繁，維護成本高。一方面，潛油電 泵在工頻啟動時，啟動電流大，電動機電纜壓降較大;線路分布參數的影響，使得啟動過程中反壓較高，容易損壞電纜和電機的絕緣性，影響使用壽命。潛油電泵損 壞后提到地面上修理，僅工程費一項就達5萬元，價值10萬元的電纜平均提上放下5次就須更換，潛油電泵平均每10個月就須維修一次，維修費用約8萬元，成 本較高。另一方面，潛油電泵在正常工作時，普遍存在著電動機負載率較低情況，“大馬拉小車”現象嚴重。負載率低導致電機功率因數較低。工頻工作時，始終在 額定轉速下，如井下油量供不應求，容易造成“死井”，則損失慘重。為解決該問題，潛油電泵應能根據井下情況變化，調節抽油量。傳統調節方式是靠更換油嘴調 節產量，既造成能量損失又不能精確控制，有時使得油泵長期額定轉速運行;有時使得油井出沙嚴重，設備壽命縮短，因而有必要引入交流變頻調速控制系統，調節油壓、調節產量。
3、注水泵
油田開發過程中地層能量不斷衰減，常用注水方式以保持地層能量，進行油田開發。一方面，注水壓力高低是決定油田合理開發和地面管線及設備狀態的重要參數?？紤]到后期開發注水井的增多，注水工藝設計和機電設備配置都比實際寬裕，加之地質情況的變化，開關井 數的增減，洗井及供水不足的影響，經常引起注水壓力的波動，注水量不均勻、不穩定。注水壓力控制難度大，也給油田生產和管理帶來諸多不便，因而要求油田注 水壓力恒定。另一方面，由于儲油地層壓力及油氣水分布不斷發生變化，其數值很難準確預測和控制，考慮到油田開發中的需要，在工藝和機電設備配置上都按照油 田最大可能需求設計，這點在注水系統設計中尤為突出。油田注水設備多采用高壓離心泵匹配高壓電動機，大功率系統運行常是“大馬拉小車”，效率低下。注水量 和注水壓力用出口閥門手動調節，這種節流控制方式簡單但耗能。
目前變頻調速技術在注水系統中主要應用在供水水源井潛油電泵、注水站注水泵、配水間增壓泵工藝中。應用變頻調速技術，對注水設備的電動機轉速進行調節， 達到穩壓、穩流供注水。同時軟起軟停功能代替減壓啟動，使電動機起停平穩，減少對電網和機械設備的沖擊，不會造成管網壓力、流量、流速劇烈變化，無需閥門 節流，因此對防止汽蝕、水擊、喘振極為有利，可延長管網、泵、閥門維修周期和使用壽命。
4、油氣集輸
在油田生產中， 與注水泵類似，輸油泵額定排量往往大于實際需要排量，出現“大馬拉小車”現象。一方面，如完全采用閥門調節輸油量，一旦油量變化較快，輸油閥門調節頻繁， 增加了工作人員勞動強度且所需人員也較多。若閥門調節不當，易造成被抽干或冒罐現象，泵出現干抽燒損，冒罐則造成原油白白浪費。另一方面，為保證輸出油量 恒定，需保證管壓恒定，閥門開度直接影響到管壓。如使用變頻調速器，可徹底解決該問題。它通過減小電動機電源頻率實現降低電動機轉速。電動機帶動泵運行， 轉速降低，對于柱塞泵，就是降低了柱塞運行頻率，減小泵實際排量;對于離心泵，降低了葉輪轉速，同樣降低泵排量。因此，當需排量變化時，可通過調節變頻器 輸出頻率，達到控制排量的目的，保證管壓恒定。泵排量降低，電動機負荷也隨之減小，這樣電動機輸出功率亦減小，效率可大大提高，達到節能目的。
5、電驅鉆機
由于石油特殊行業背景，決定了石油鉆機有其本身特點。整個鉆井過程的復雜性決定了電動機電控系統的復雜性和多樣性。當前常用機電傳動系統按其驅動電動機類型分為直流傳動和交流傳動兩大類，目前發展為SCR傳動系統和交流變頻傳動系統。SCR電傳動系統是柴油機驅動交流發電機，發電機發出的交流電通過SCR整流裝置，將交流電變換為可控的直流電控制直流電動機，由直流電動機驅動絞車、轉盤及泥漿泵等;交流變頻傳動系 統是柴油機驅動交流發電機，發電機發出的交流電通過變頻裝置，將交流電變換為可大范圍調整頻率的交流電，控制交流變頻電動機，驅動絞車、轉盤及鉆井泵等。 一方面，交流變頻電傳動鉆機的絞車、轉盤可實現無級調速，調速范圍寬，這樣不僅可去掉絞車、轉盤內變速系統，且使絞車結構簡化、重量減輕、體積縮小，為工 程作業提供非常優越的施工條件。另一方面，交流變頻電傳動鉆機可使電動機短時過載倍數達2倍以上，提高了鉆機提升和處理事故能力，尤其是在帶負載情況下， 可平穩啟動、制動和調速，具有軟啟動性能，可降低供電電源容量;可采用計算機自動控制技術，便于對現場情況的監控和控制;對于交流變頻電傳動鉆機鉆井泵排 量、沖數、轉盤轉數、扭矩等參數，可實現全數字顯示，實現鉆機的自動化、智能化和對外界變化的自適應控制。
綜上所述，由于交流電動機自 身優點，使得交流變頻電驅動鉆機無需再配電磁輔助剎車、易實現自動送鉆，鉆機結構簡單、效率高、易實現自動化等，自產生以來在國內得到一定發展。但是，當 前情況下，各油田應用的鉆機以直流驅動鉆機為主，且鉆機品種和質量基本滿足了國內不同地區、不同井深的需要，已有一批國產鉆機在國外承擔鉆井作業服務，并 受到用戶好評。而在交流鉆機方面，僅有長慶石油勘探局ZJ15DB型鉆機、四川石油管理局ZJ40DBS鉆機等少量機型應用了交流變頻電驅動系統，并在應 用過程中受到了鉆井隊工程技術人員和設備管理人員的好評。但其交流變頻功能并沒能完全開發，因而有廣泛的應用前景。在國內，交流鉆機正成為研究熱點，許多 單位和科研院所將其作為重點開發產品。
總之，交流變頻調速技術作為高新技術、基礎技術和電動機控制技術，其應用已滲透到石油行業各個技 術部門。在游梁式抽油機控制、潛油電泵控制，電驅鉆機控制中的應用還處于開始階段，在應用中也出現了許多問題，有待進一步解決。只有充分考慮油田油井實際 情況，才能促進交流變頻調速技術在采油設備中的應用。在油田注水和油氣集輸中的應用與生活中的恒壓供水類似，其應用技術已成熟。
應用解決方案一、抽油機的變頻調速
交流變頻調速技術在國民經濟和日常生活中發揮著日益重要的作用，已被廣泛應用于工業生產以及人們?nèi)粘Ｉ钪?，這主要得益于其優良的節能特性和調速特性。 中國產值能耗是世界上最高的國家之一，要解決產品能耗問題，除其他相關技術問題需改進外，交流變頻調速技術已成為節能及提高產品質量的有效措施。油田作為 一個特殊行業，有其獨特的背景，以風機、泵類負載為主，因而決定了變頻器在油田中的應用應以節能為第一目標。但是，抽油機的改造，主要在根據工礦情況能方 便調節電機轉速。
一、 抽油機的變頻調速
對游梁式抽油機電機進行變頻調速，可消除起動過程中的沖擊，再生能量的處理 一般用電阻能耗制動方式。如果電源的質量較好，比較穩定，也可用回饋制動方式。在逆變期間，電源電壓故障(不足)或斷電，回饋制動單元逆變器會迅速直通 (有源逆變顛覆)，逆變失敗。因此，只有在不易發生故障的穩定電網下，才可以采用這種回饋制動方式。
目前，對游梁式抽油機的交流變頻調速技術改造主要有以下3個方面：
(1) 以提高電網質量、減小對電網影響為目標的變頻改造。
(2) 以節能為目的變頻改造。
(3) 改變采油桿上行和下行的速度，在一些情況下可以提高生產效率。
二. 改造實例
從2002年開始，森蘭沈陽分公司對大港油田的數百臺抽油機進行了改造。抽油機電機的功率一般在30kW～75kW，其中以37kW、45kW居多。選擇變頻器時，考慮抽油機的慣性力矩比較大，V/F控制通用變頻器要放大一擋，起動力矩較好的矢量控制變頻器更好，如SB70，只要變頻器的額定電流大于或等于電機的額定電流即可。
另外，抽油機在工作過程中有再生能量產生，每一臺變頻器都要配相應的制動單元和制動電阻，這樣，能量被電阻消耗掉了。為利用這部分再生能量，可以在幾臺抽油機集中的地方(平臺)，采用直流母線式。
三. 結束語
交流變頻調速技術作為高新技術、基礎技術和電動機控制技術，其應用已滲透到石油行業各個技術部門，特別是游梁式抽油機控制較普遍也很成功，產生了經濟效益。隨著變頻器更進一步的推廣應用，必將產生更大的經濟效益。
應用解決方案二、森蘭變頻器在游梁式抽油機中的應用
目前，在陜北、甘肅和寧夏等地，油田采用的抽油設備中，有一部分為游梁式抽油機，數量也比較多。游梁式抽油機運動為反復地上下提升，一個沖程提升一次， 其動力來自于電動機帶動的兩個重量相當大的鋼質滑塊，當滑塊提升時，類似于杠桿的作用，將采油機桿送入井中，滑塊下降時，采油桿提出帶油至井口，當負荷不 平衡時，在滑塊下降過程中，電機進入再生發電狀態，產生再生能量，再生能量反饋到變頻器的直流側，引起主回路直流母線電壓的升高，這樣會危及變頻器的安 全，極不利于抽油設備的安全運行。另一方面，游梁式抽油機引入兩個大質量的鋼質滑塊，導致抽油機的起動沖擊大等諸多問題。除了上述兩方面問題之外，油田采 油的特殊地理環境決定了采油設備有其自有的運行特點，在油井開采前期儲油量大，供液足，為提高功效可采用工頻運行，保證較高的產油量;在中、后期，由于石 油儲量減少，易造成供液不足，電機若仍工頻運行，勢必浪費電能，造成不必要的損耗，這時須考慮實際工作情況，適當降低電機轉速，減少沖程，有效提高充盈 率。為了解決上述問題，可將變頻技術引入到游梁式抽油機控制中去。根據電機理論可知，其轉速公式為：
其中：p為電動機的極對數，s為轉差率，f為供電電源頻率，n為電動機的實際轉速。從上式可以看出，電機轉速與頻率近似成正比，改變頻率即可以平滑地調 節電機轉速，從而可以連續地改變提油機的抽油速度。根據電動機工作電流的大小確定電動機的工作頻率，這樣可以根據井況的變化，方便地調節抽油機的沖程，達 到節能和提高電網功率因數的目的。同時變頻調速器具有低速軟啟動，轉速可以平滑地大范圍調節，對電動機保護功能齊全，如短路、過載、過壓、欠壓及失速等， 可有效地保護電機及機械設備，保證設備在安全的電壓下工作，具有運行平穩、可靠，提高功率因數等諸多優點，是采油設備改造的理想方案。
在實際的應用過程中有些問題需要關注，如游梁式抽油機的發電狀態產生的能量的處理。通常采用普通變頻器加能耗制動單元可比較方便地實現，這是以多耗電能為 代價的。也可以用回饋單元將再生能量反饋到電網，節能效果更好。目前我公司已在陜北、甘肅和寧夏等地油田上成功地將變頻器應用在此設備上，得到很好的使用 效果。
應用解決方案三、潛油電泵的變頻調速
一、概述
潛油電泵是油井井下工作的多級離心泵，是常用 的采油設備之一。油泵長期連續工作于2～3km井下高溫、強腐蝕的惡劣環境中，由于深入油層，故工作效率較高，近年來油田應用愈加廣泛。潛油泵的電動機功 率均不太大，一般在55～75kW之間。由于油井深、線路長，若采用較低的電源電壓，則線路壓降太大，電動機的端電壓低無法正常工作。若提高電源電壓，線 路壓降雖小，由于線路分布參數的影響，使得啟動過程中反壓較高，容易損壞電纜和電機的絕緣性，影響使用壽命。因此，電源電壓也不能太高，目前國內大部分油 田采用的多是1140伏電壓供電。
電源電壓提高到1140伏后，線路壓降滿足電動機起動和運行的要求，但上電起動時沖擊電流大，分布電 感使系統內反壓過高，經常造成電動機、線路絕緣損壞的問題仍然存在。由于油井地質狀況變化較大，而潛油電泵設計余量又往往偏大，尤其是井下液量不足時，泵 產生的油壓過高，故縮短泵的使用壽命，其維修及更換幾率增加。另外，潛油電泵在離地2～3km井下，無法實施就地功率因數補償，電動機消耗的無功功率，需 由電源供給，線路上既有有功電流，又有無功電流傳輸，合成的電流很大，由此產生的損耗也大。為解決上述問題，對油泵電機必須進行變頻調速控制。
二、潛油電泵變頻調速的優勢
變頻器具備軟起動功能，可以在電動機額定電流下順利起動，故反電勢及沖擊電流很小，絕緣易受破壞的問題出現幾率較低。用變頻器后，無論重載或輕載，系統 的功率因數均較高，電動機需要的無功能量直接取自于變頻器，可減少供電線路上的能量損耗。另外，可按油井當前狀況調節出油量，使油井工作在最佳狀態，降低 故障率的同時提高工作效率。還可組成壓力、溫度閉環系統，提高自動化程度及實現最佳控制。
采用變頻調速后，對于富油油井，可以增產;對 于貧油油井可以做到連續生產且減少停井次數并達到節能的目的;對含砂油井，可以減少卡泵次數，并可反轉排砂，延長電泵壽命;對于含氣油井，可提高轉速減少 油氣分離不佳所致的氣鎖現象出現而增產增效;對于含蠟油井，可減少結蠟、結垢而降低管路堵塞次數;對于稠油油井，可低速大功率運行，減少停井次數并獲得可 觀的節能效果。
三、變頻調速的技術方案
采用森蘭1140V中壓變頻器。為降低變頻器的輸出諧波，需在變頻器的輸出端加裝輸出電抗器和輸出濾波器或正弦波濾波器。操作方式為手動控制，操作人員可根據現場情況手動調節變頻器的輸出頻率來滿足工藝的需要。
本公司研發的1140伏三電平變頻器，與二電平相比較，其輸出的電壓波形為梯形脈沖所組成，但其脈沖幅值卻降低一倍，較好地解決了dv/dt高所帶來的 絕緣及諧波等問題，使變頻器的輸出波形更接近正弦波，徹底地解決了器件換流對電機絕緣造成的沖擊導致的絕流損傷、軸電壓對電機軸承的腐蝕以及傳導干擾、輻 射干擾等諸多問題，降低漏電流及電機噪音。研發成功后，潛油電泵變頻調速全部使用1140伏的三電平變頻器。
應用解決方案四、森蘭SB70G變頻器在油田油氣混輸泵上的應用
一、前言
勝利油田孤東采油廠新灘油田地處黃河入?？诘暮┥希?998年投入生產開發，目前已投入開發生產油井63口，年產原油12萬噸。由于該地區離采油廠主 力生產區塊較遠，各采油點又比較分散，油井數量相對較少，自油田開發以來一直采用大型油罐車拉油的辦法，將各采油點的原油每天不停地運輸至數十公里外的原 油中轉站，原油運輸成本居高不下。隨著油田開發難度的增加和噸油成本的不斷上升，進一步挖掘內部潛力，降低油氣生產成本，減少輸油損耗，就顯得尤其重要。 利用管道輸油可以大大降低油氣輸送生產成本，減少油氣損耗，但由于受各采油點產液量的限制，要保證油氣正常長距離生產輸送，就得采取大功率高揚程機組通過 截流控制的辦法，才能滿足油井生產的連續運行需要。由于輸油泵機組容量偏大，其流量和儲油罐液位控制均采用人為節流調節控制等因素，造成了該生產工藝系統 運行效率不高、設備易損件故障頻繁和“大馬拉小車”等現象的發生，這不僅嚴重浪費了能源，而且影響油井的正常生產和原油產量的完成。為此我們于2005年 初提出了在30kW的CSY11-2油氣混輸單螺桿泵上推廣應用了森蘭SB70G變頻器進行調速控制，安裝了質量可靠的變頻調速設備，以解決生產中的諸多 實際問題，見到了良好的現場使用效果，取得了顯著的經濟效益和社會效益。
二、控制方案
新灘油田162油氣混輸站和191油氣混輸站油氣混輸泵機組的變頻調速技術控制方案采用了閉環控制或開環控制方式。
2.1現場生產工藝流程
162站管理著7口油井，油井來油先進入2.7米高的40方儲油罐，經加熱后由30kW的CSY11-2油氣混輸單螺桿泵將油井產出物輸送至幾十公里外的油氣接轉站。191站生產工藝流程與162站基本相同，目前管理著5口油井，油氣輸送距離比162站更遠。
2.2閉環控制應用技術方案
在40方儲油罐上安裝帶4～20mA模擬信號輸出的浮球液位計，將液位信號給變頻器，變頻器在接收液位計信號后與變頻器設定值比較，采用PID調節控制 算法，通過變頻器輸出頻率的變化來自動調節和控制儲油罐的液位高度，達到節能降耗和油井生產平穩運行自動控制的目的。儲油罐的液位控制高度為1.6米。
2.3開環控制應用技術方案
在40方儲油罐上不安裝液位計，液位檢測采用人工定時檢測，操作人員根據儲油罐的液位檢測高度，通過人工調節5kΩ的電位器來調節變頻器的輸出頻率，控 制油氣混輸泵的排量，從而實現儲油罐的液位高度的控制，達到節能降耗和油井生產平穩運行的目的。儲油罐的液位控制高度范圍為1.5米至2米。
在油氣混輸泵上安裝變頻器后，電機工作電流大幅下降，由20多安培下降到10安培左右，電機輸入功率也大幅下降，節電效果明顯，功率因數隨之提高，系統 效率也大幅提高，節電效果顯著。兩臺在用泵機組綜合節電率可達50%以上，兩臺在用變頻器年節電可達116800kWh。
應用解決方案五、森蘭變頻器在遼河油田注水泵的應用
應用方案：原系統使用軟起動器啟動，注水泵運行壓力不能調整。另外此設備在野外，供電的變壓器容量有限，電壓不穩定，有時軟起動器因電流大而造成跳閘或 損壞變壓器而無法完成啟動。如果使用變頻器啟動，既可以實現恒壓力注水的要求，而且無啟動沖擊電流，各種保護功能完善，有效保證了設備的安全可靠運行?？?慮到控制的可靠性，變頻柜配置工/變頻轉換回路。為了防止注水泵在無水情況下干轉損壞泵，特在水泵入口處安裝電接點壓力表檢測壓力，進行缺水檢測，如缺水則報警不運行。為防止壓力變送器損壞，從而變頻以50Hz運轉而造成壓力超高，增加了出水口電接點壓力表檢測出水口壓力。
變頻調試注意點：注水泵采用恒壓控制，由于泵壓高(20kPa)，要求壓力不能超高，比例環節一般不宜過大，一定要保證壓力平穩上升。PID參數設定如下：
F814=10，F(xiàn)815=5，F(xiàn)816=0.1
注水泵的啟動特點：在剛啟動時，電流較大，啟動起來后電流較小。如本例280kW注水泵，運行到50Hz時電流僅為220A。
應用解決方案六、森蘭變頻器在煉油廠的應用
一、概述
變頻調速是一種高效的調速方式，而且調速精度高、調速范圍寬，操作方便，并且可利用變頻器上自帶的RS485串行通訊口實現和控制系統的通訊，以便于隨時監控系統的工作情況，有利于生產正常進行。煉油廠丙烷壓縮機液化氣的提取系統進行自動化改造，改造后除提高工藝操作水平外，而且節能20%左右，經濟效益也十分顯著。
二、森蘭SB70變頻器的主要特點
丙烷壓縮機是該系統的關鍵設備，對變頻器的可靠性、起動轉矩和動態響應都有一定的要求。由于變頻器是該自動化系統的一部分，為減少干擾，要求輸出波型中 有較低的諧波含量，因此，選用我公司生產的SB70矢量控制變頻器。該變頻器是希望森蘭科技股份有限公司自主開發的新一代低噪音、高性能、可靠性高、功能 強大的工程型變頻器，采用轉子磁場定向的矢量控制方式，實現了對電機大轉矩高精度的控制。其操作面板具有編程、操作、參數復制、熱拔插功能，大大方便了操 作人員對參數的修改(僅對一臺變頻器設置參數，其它均可進行參數復制，減少調試過程中的工作量)，速定給定可通過端子切換，減少了外部繁鎖的連接線。瞬時 掉電時，通過母線電壓控制，實現不間斷運行;還可根據負載特性和環境溫度，自動調整載波頻率。
三、工藝過程

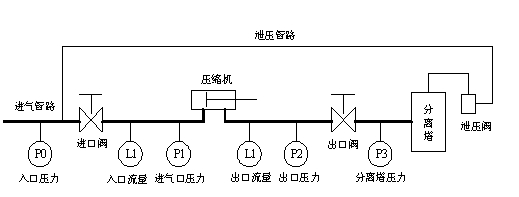

液化氣的提取工藝系統如下框圖所示。
圖1 液化氣提取工藝系統框圖
圖中：P0—入口壓力，外部供氣壓力
P1—進氣口壓力，進氣閥調節后壓力，要求<0.6Mpa
P2—壓縮機出口壓力，要求1.2Mpa～1.7Mpa
P3—分離塔壓力，要求1.08Mpa
L1—入口流量，壓縮機吸氣量
L2—出口流量，壓縮機排氣量
閥門開度：生產要求進氣閥開度30%~50%。
出口閥開度80%~100%。
工藝過程：
煉油產生的氣體，經過壓縮機加壓后凝為液態進入分離塔，經過吸收等其他加工工藝，提取出石油液化氣。進氣口壓力P1要求小于0.6MPa，壓縮機出口壓 力P2可達到1.2MPa～1.7MPa之間，經出口閥調節后保證分離塔壓力P3在1.05MPa。如果某種原因使分離塔壓力升高，為安全起見則泄壓閥打 開，將分離塔內液體經管道回流進氣口。
調節閥門的開度使P1指示壓力小于0.6MPa，P3壓力在1.08MPa左右。操作人員根據P1、P2、P3上的指示值進行調節。進氣的壓力P0一般來說不是很穩定，為使控制準確，需知道P0與P1、P2、P3的變化的關系如下表(1)：
四、系統的構成

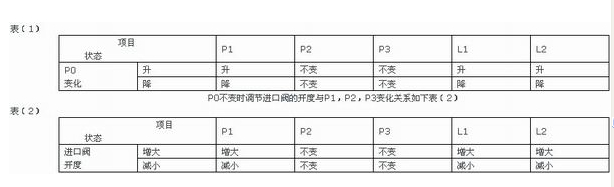

由表(1)和表(2)所反映的在P0改變時和進口閥開度改變時，P1、P2、P3和L1、L2的變化可見，進氣P0的升高或降低，使P1、L1和L2發 生相應的改變。如果要使流量L1和L2不變，可調節進口閥的開度往P0增加的相反方向變化，即P0增大，進口閥開度減少，或P0降低，進口閥開度增大。
為保證生產的穩定性，希望進入分離塔的丙烷流量不要有太大的波動。為此控制方式可有兩種選擇，一種采用流量控制方式，用流量變送器采集的流量信號回饋到控制系統上， 使系統組成為一流量閉環系統，這樣不論P0如何變化，都可保證流量基本不變。另一種方式是用P1信號作為反饋信號，只要使P1保持穩定流量就基本不變。因 此，在進氣壓力P0波動時，使壓縮機轉速發生改變，使P1不變，即可使流量基本不變。于是以壓力信號P1作為反饋信號組成壓力閉環系統。這里P1信號在壓 縮機輸入管道上，但是P1的變化是壓縮機調速后的結果，作為閉環系統的反饋信號是可行的。由此可見，調節壓縮機的轉速和調節進口閥的開度在工藝上可達到相 同的效果。本系統的壓縮機電機功率為160kW，工頻運行時，流量的改變靠閥門節流調節，浪費了大量的能源，機械的磨損未能減低，影響機組的使用壽命。為 實現生產過程的自動化，采用一臺SB70系列160kW變頻器與壓力變送器P1構成恒壓控制。系統如圖2所示：

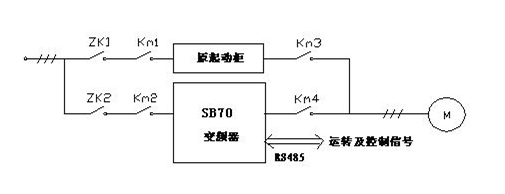

圖2 變頻器控制系統

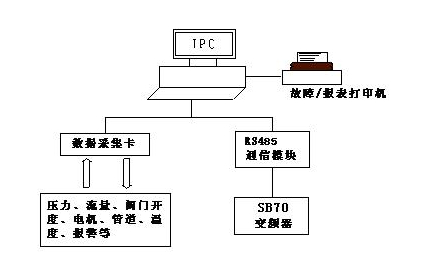

為提升整個系統的自動化水平，引入工控機進行監控，監控系統框圖如圖3：
圖3 系統控制框圖
本系統數據采集卡采集壓力、流量、閥門開度等模擬量，輸出模擬量調節電動閥開度;采集報警和其他開關信號，輸出備用系統起動信號、停止信號等。工控機通過RS485實現對變頻器進行控制，P1壓力通過數據采集卡采集，經工控機處 理后，由RS485將控制信號送到變頻器，控制變頻器的頻率的升降，達到恒定P1的目的，最終使流量基本不變。當然還要控制變頻器的起停，同時電機的運行 參數也要送工控機進行監控。工控機為一臺CPU PⅢ、內存128M、硬盤20G的研祥工控機，配置數據采集卡、溫度信號處理卡、開關信號接線板、RS485通訊卡、RS485通訊模塊等。
模擬量數據采集卡將壓力、流量、閥門開度、電機溫度和管道溫度等模擬信號轉換成12位的數字信號，每一路信號占用數據采集卡上一個模擬通道，互不影響， 采樣周期為300ms。SB70變頻器支持RS485半雙工串行通訊方式，通過在工控機上用IP函數或VB的MSCDMM通訊控件編制串行通訊程序，即可 實現工控機與變頻器之間的通訊，本系統用VB的通訊控件編制。將采集到的數據信號，經實時分析處理后，通過組態王監控畫面，監測現場傳輸?shù)膶崟r數據和歷史 數據及設備的運行狀況、歷史曲線的分析、實時報表、歷史報表的打印、聲光報警等。
五、系統的優點
原系統是在人為觀察 P1壓力的情況下，改變進口閥的開度來滿足工藝上的要求，在P0波動比較頻繁時，人工勞動強度大?？刂葡到y(tǒng)投入運行后一般不需要人工干預，可在遠離現場的 地方進行監控。壓縮機用變頻器驅動后節能效果明顯，據用戶測算可節能18%～22%。電動機的起動電流和運行電流均在額定電流以下，減少了對電網的沖擊。 電機不總是工作在額定轉速，延長了設備的使用壽命，系統的安全性也有提高。
應用解決方案七、森蘭變頻器在化肥廠的應用
一、概述
上世紀70年代曾經有過全民大辦化肥，那時，在全國很多縣都興辦了化肥廠，主要生產氨水、磷銨。隨著國內設計院能夠完成小化肥成套生產設備的設計，生產尿素的原料主要是液氨和二氧化碳氣體，在這些化肥廠中有部分化肥廠用國產成套設備生產尿素。
二、尿素生產工藝
將二氧化碳氣體經壓縮機加壓，使壓力達到16kg并進入尿素合成塔。從合成氨車間氨庫來的液氨進入氨儲罐，經過氨升壓泵加壓進入高壓液氨泵，加壓至20kg左右，經過預熱后進入甲胺噴射器作為推動液，將來自甲胺分離器的 甲胺溶液增壓后混合一起進入尿素合成塔，在觸媒的作用下合成尿素。尿素合成塔內溫度為186～190℃，壓力為200kg左右，NH3/CO2的摩爾比和 H2O/CO2的摩爾比控制在一定的范圍內。合成后的氣液混合物進入一段分解，進行氣液分離，將分離氣體后的尿液送入二段分解，進一步將混合物中的氣體除 去。凈化后的尿液依次進入閃蒸器、一段蒸發、二段蒸發濃縮，最后得到尿素熔融物，用泵輸送到尿素造粒塔噴灑器，在空氣中沉降冷卻固化成粒狀尿素，通過尿素 塔底刮料機用運輸皮帶送往儲存包裝車間打包后出廠。
某化肥廠由于生產工藝的需要，尿素生產中使用的2臺一甲泵、一臺氨泵和三臺氨水泵， 為使進入合成塔的氨和二氧化碳的流量不致波動過大，需要進行調速控制。一甲泵(110kW)、氨泵(132kW))電動機的功率較大，原系統采用液力偶合 器調速;氨水泵(11kW)功率較小，原系統采用電磁調速。
三、液力耦合器調速和電磁調速
1、液力偶合器調速
液力偶合器是通過控制工作腔內工作油液的動量矩變化，來傳遞電動機能量，電動機通過液力偶合器的輸入軸拖動其主動工作輪，對工作油進行加速，被加速的工 作油再帶動液力偶合器的從動工作渦輪，把能量傳遞到輸出軸和負載。液力偶合器有調速型和限矩型之分，前者用于電氣傳動的調速，后者用于電機的起動。調速型 液力偶合器效率最大值為95%。液力偶合器的效率計算的公式為：
式中：nT—為液力偶合器輸出軸的速度(r/min)
nB—為電機側液力偶合器輸入軸的速度(r/min)
其效率為輸入軸和輸出軸的速度之比，調速越低，效率越低。
2、電磁調速
電磁調速系統由鼠籠異步電機、轉差離合器、測速電機和控制裝置組成，通過改變轉差離合器的激磁電流來實現調速。轉差離合器的本身的損耗是由主動部分的風阻、磨擦損耗及從動部分的機械磨擦損所產生的。如果考慮這些損耗與轉差離合器的激磁功率相平衡，且忽略不計的話，其效率可用下式計算：
式中：n1――電動機的輸出軸轉速
n2――轉差離合器的輸出軸轉速
其效率正比于輸出轉速，輸出最大轉速時其效率理論值為85%。
四、一甲泵、氨泵和氨水泵的變頻調速節能
一甲泵、氨泵和氨水泵名義上是泵，實為壓縮機。壓縮機為恒轉矩負載，選用SB70通用變頻器。使用變頻調速代替液力偶合器調速的方法是，將液力偶合器拆除，用聯軸器連接電動機和負載軸。變頻器可用手動調速方式控制，一般情況下一甲泵變頻器的輸出頻率為35Hz～39Hz;氨泵變頻器的輸出為40Hz～44Hz，能夠滿足生產工藝要求。
對于電磁調速，因電機功率較小，用鼠籠電動機直接代換電磁調速電機。代換后驚喜地發現，生產條件相同的情況下，用電磁調速時三臺電動機要同時運行，用變頻調速后，只需運行二臺電動機即可滿足生產需要。這是因為電磁調速的效率較低，且調速越低，效率越低，而變頻調速的效率較高，且基本上與轉速無關。由于電機功率小，節能量有限，計算略。
五、結語
變頻調速改造后，年節電費17.48萬元，不到一年半可收回全部投資，獲得了較好的經濟效益。另外，液力偶合器穩定性較差，特別是調整后要較長的時間才 能穩定，不利于生產長期連續運行。變頻調速調節方便，調節精度高且穩定，使裝置長期能夠可靠運行而避免的停工損失等經濟效益是無法估量的。
應用解決方案八、森蘭變頻器在化工廠風機上的應用
1、引言
變頻調速技術因具有顯著的節電效果、方便的調速方式、較寬的調速范圍、運行可靠、完善的保護功能等優點而被廣泛應用。濟南裕興化工總廠是一家生產硫酸的大型企業，年用電量巨大。如何節約電能已經成為該廠降低成本的重要措施。
2、送風機變頻改造情況
2.1 改造前狀況
該供風系統采用380V 350kW風機，靠調節風道擋板控制送風量以適應生產負荷的變化。由于投建時風機選型較大，出現“大馬拉小車”情況，大部分電能被消耗在風道擋板上，從而使風機效率下降。
該系統在運行過程中采用自耦降壓啟動方式，但啟動電流仍然較大，電機受到的機械、電氣沖擊較大，經常發生轉子籠條斷裂的事故。
為了解決上述問題，決定對送風機控制系統進行改造，利用電機變頻調速方法實現送風量控制、電機軟啟動，達到節能和實現穩定控制的目的。
2.2改造方案簡介

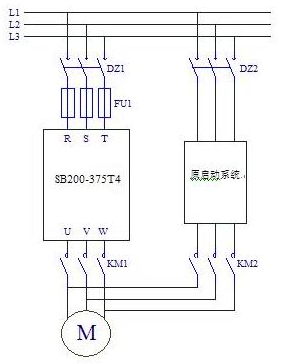

在原電機與開關之間增加一套變頻裝置，并保留了原有工頻回路做旁路，其電路結構圖如圖1所示。
圖1 電路結構圖
圖1中，變頻器采用希望森蘭科技股份有限公司生產的SB200-375高性能通用變頻器， 它是該系統的核心。變頻器的輸出電壓為0～380V，輸出頻率為0～650Hz。在實際使用中，變頻器上限頻率設置為50Hz。它由高性能數字處理器 DSP控制，功率元件采用IGBT模塊，具有輸入、輸出波形好，諧波小等優點。SB200變頻器保護功能齊全，包含了過壓、過流、欠壓、缺相、短路、過 熱、瞬時停電保護等，能有效地保護電機及自身裝置，并且可查詢故障時各參數變化的記錄，大大地簡化了維護的工作量。
變頻器采用高精度調節電位器來給定輸出頻率，根據需要的風量在現場調速。電位器通過屏蔽線與變頻器控制器連接，并且設置了低通濾波器以提高控制精度。通過Y1端口的輸出頻率信號作為現場監控。由于采用了電氣互鎖裝置，使系統不會出現誤操作等意外事故。
由于該變頻器容量較大，為了減少dv/dt及di/dt對系統的干擾，在變頻器直流側增加了直流電抗器。
3、采用變頻器改造的效果
該系統風機電機為350kW、額定電流629A、2極。原工頻工作時，平均運行電流530～590A，取550A計算，每小時耗電約317kWh(有 功);在投入變頻系統運行后，平均每小時耗電207kWh(有功)，在變頻器輸入側(電源端)測試，電壓仍為380V，運行電流為280～320A，取 300A計算;變頻系統功率因數取0.93;電價0.5元/kWh。
(1) 每小時節電
按有功計算，上式結果乘以上功率因數0.93
40%×0.93≈37%
每小時節電：317-207=110(kWh)
(2) 年效益
該風機為不停機運行，年運行365天，故年節電效益為：
365×24×0.9×110×0.5≈43.4(萬元)
(3) 投資回收年限
該系統總投資20余萬元，每年收益43.4萬元，所以該項目投資回收年限只有半年;同時提高了生產效率，降低了生產成本，效益十分顯著。系統使用至今運行穩定，從未出現任何故障。
應用解決方案九、森蘭變頻器在化工行業空壓機上的應用
一、前言
在工業生產中，壓縮氣體的使用非常普遍。在工廠內，若干臺空氣壓縮機安 裝在一個地方，就構成一個空壓機站。四川自貢鴻鶴化工實業有限公司有一氫壓機站，安裝有3臺110kW防爆往復式活塞式氫壓縮機，用來壓縮氫氣。在設計選 用氫氣壓縮機電動機容量時，過多考慮建設前后長期工藝要求的差異，使裕量過大。另外，設計過程中很難作準確的計算，考慮長期運行過程中可能發生的各種問 題，通常是將氫氣壓縮機滿負荷長時間運行來作為選型的依據，但氫氣壓縮電動機的系列是有限的，往往選不到合適電動機型號就往上靠，大20%~30%的比較 常見。由于上述的原因，實際生產中氫氣壓縮機輕載運行的時間會顯著增長。
另外，由于生產上使用氫氣的不均勻性，用氣量是在動態變化的，有時需要同時運行數臺氫壓縮機供氣，而有時一臺氫壓縮機產的氣都有富余，但氫壓縮機仍在全速運行。氫氣壓縮機出廠時配套的排氣壓力調節裝置為關閉進氣管式壓力調節器，其工作原理是當儲氣罐(風包)內空氣壓力達到或超過設定壓力(0.82MPa)時，壓縮機進氣管上碟閥自動關閉，壓縮機進入空轉卸荷狀態。當儲氣罐內空氣壓力低于設定壓力(0.77MPa)時，壓縮機進氣管碟閥自動開啟，壓縮機又進入滿載工作狀態。
氫氣壓縮機的排氣量和壓力，在運轉中也不是不變的，但工藝上的需求是動態改變的，所以氫氣壓縮機工作時總是在重復滿載-卸荷工作方式。滿載時的工作電流 接近電動機的額定電流，而卸荷時的空轉電流約為35~50%電動機額定電流，這部分電流不是做有用功，而是機械在額定轉速下的空轉損耗。這種機械式調節裝 置雖然也能起到壓力調節作用，但是壓力調節精度低，壓力波動大。氫壓縮機總是在額定轉速下工作，機械磨損大、且運行在低效狀態，電耗高。
如采用變頻調速，根據需要來調節電動機的轉速，使之在高效狀態下減少電動機的運行功率，可在滿足生產工藝要求的條件下達到節能的目的。從運行質量的角度 看，氫壓縮機系統大多不能根據負載的輕重連續地進行調整。而采用變頻調速后，則可以十分方便有效地進行連續調節，保持壓力、流量等參數的穩定，從而大大提 高壓縮機工作效率及性能。
二. 氫壓縮機節能原理
根據空氣壓縮理論，氫壓縮機的軸功率PZ(kW)，排氣量QD(m3/min)和轉速n(r/min)符合下列公式：
式中： --氫壓縮機輸入的平均扭矩N?m
K—與氣缸容積、壓力、溫度和泄露有關的系數
n2—調節后的壓縮機轉速，r/min
--氣缸容積,m3
根據上述理論分析，在氫壓縮機的氣缸容積不能改變的條件下，只有調節氫壓縮機的轉速來改變排氣量;氫壓縮機是恒轉矩負載，壓縮機軸功率與轉速的一次方成正比變化;在氫壓縮機總排氣量大于供氣量時，通過降低壓縮機轉速調節供氣壓力，是達到壓縮機經濟運行的有效方法。
在可以選用的交流異步電動機調速方法有變極調速、改變皮帶輪傳動比、繞線式電動機轉子串電阻調速等。變頻調速與其它調速方法相比，具有無極調速、容易實 現自動控制、不用改變設備結構和安裝工作量小的特點，高效調速且節能。即交流異步電動機變頻調速，是一種不耗能的高效的調速方法。
三. 變頻恒壓供氣
變頻器、壓力變送器構成壓力閉環系統，自動按需降低氫壓縮機轉速調節供氣壓力，達到壓縮機經濟運行?？紤]在儲氣罐上安裝一只壓力變送器，將壓力信號反饋到變頻器的端子上，構成恒壓供氣系統，供氣壓力設置為0.8MPa。
氫壓縮機電動機的額定電流應等于或小于恒轉矩變頻器額定電流。變頻器要有內置PID調節器和4～20mA模擬信號接口。本例選用一臺森蘭SB70G132變頻器，壓力變送氣選用森納斯DG13W=BZ-A，1.6MPa。恒壓供氣原理圖如圖2所示：
圖中：由壓力傳感器PT 從貯氣罐取出壓力反饋信號，送至變頻器內部PID調節器的輸入端，與預置的壓力給定信號相比較，經PID調節器處理后，從而決定電動機的工作頻率和轉速。 此種控制方式在保證儲氣罐氫氣的壓力始終保持恒定的前提下，在用氣量改變時自動調節電動機轉速，保持高效率運轉實現節能。

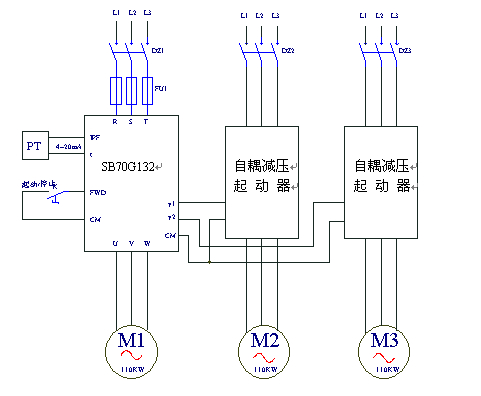

圖2 恒壓供氣原理圖
變頻器控制第一臺氫壓縮機，給定調節用變頻器上的操作鍵盤，變頻器的多功能輸出Y1、Y2接第二和第三臺氫壓縮機的自耦減壓起動器的起動/停止電路，這 樣可由變頻器的輸出控制另外兩臺氫壓縮機的運行或停機。手動運行時，第一臺氫壓縮機由變頻器控制，第二和第三臺的氫壓縮機可用自耦減壓起動器人工起動/停 止。自動運行時，第一臺氫壓縮機首先變頻運行，當變頻器的輸出頻率已達到50Hz，供氣量仍不足，變頻器的輸出節點Y1、Y2動作，起動第二和第三臺氫壓 縮機工作;如供氣量大于給定值時，系統自動停止第二和第三臺的氫壓縮機工作，通過閉環調節可實現恒壓供氣。
氫氣為可燃性氣體，氫壓縮機的工作場地有爆炸危險，SB70G系列變頻器的防護等級為IP2O，顯然不能在有爆炸危險的場合。將變頻安裝在沒有爆炸危險的配電房內，用遠方控制盒在壓縮機旁進行操作，遠方控制盒也要考慮為本質安全性的。
四、注意事項
1、由于空氣壓縮機的轉動慣量大，在選用變頻器時應根據具體的工況條件和現場的運行電流情況確定選配的變頻器容量。
2、壓力傳感器應在壓力變化不是相對劇烈地方，最好安裝在儲氣罐上。為避免干擾，壓力傳感器的信號盡量采用4～20mA電流信號，傳輸線用雙芯屏蔽線。
3、在變頻器的控制系統中應設有開環和閉環兩種控制模式，以便于調試和特殊情況下使用。
4、由于空氣壓縮機不允許長期工作在低頻狀態下，在低頻下運行不但穩定性變差，而且容易出現喘振，另一方面也使缸體的潤滑變差，會加快磨損，故應設定合理的、有效的、安全的工作頻率下限。具體的設定要根據不同的工況、不同的使用條件和要求，耐心細致地調整。
五、節能改造后的效果
壓縮機于2005年8月改造完成，經過三個月的運行，達到了預想的目的。不論生產工藝如何改變，也不論供氣量如何改變，恒壓供氣的氫氣壓力維持在0.8MPa左右，供氣質量大幅度提高。
變頻調速后，空壓機零速平滑起動，提高生產安全性。氫壓縮機任何時候不再是全速運轉，轉速降低后，工作環境噪音也相應下降;轉速降低后，機械的磨損隨之減小，有利于增長壓縮機的壽命，降低維修成本。
節能方面，由壓縮機的公式可見，壓縮機消耗的軸功率PZ(kW)與軸轉速n(r/min)成正比，而壓縮機的排氣量QD(m3/min)又與軸轉速成正 比，則壓縮機消耗的軸功率PZ(kW)就與壓縮機的排氣量QD(m3/min)成正比，降低轉速可節省軸功率，經實測節電率達到26%，取得了較好的經濟 效益。
應用解決方案十、森蘭變頻器在納愛斯集團日化生產線上的應用
一、前言
納愛斯集團前身是成立 于1968年的國營麗水五七化工廠，1993年進行股份制改造，2001年組建集團?？偛课挥谡憬←愃校诤弦骊?、四川成都、河北正定、吉林四平、 新疆烏魯木齊設有五大駐外生產基地。集團自1994年以來一直是中國洗滌用品行業的龍頭企業，實現洗衣粉、肥皂、液洗劑三大產品全國銷量第一，2005年 進入世界前八強。
二、森蘭變頻器洗衣粉生產線上的應用
洗衣粉生產工藝如下：自動加料機 → 主機(雙滾同相異速攪拌、膨化、造粒) → 緩沖斗 →U型螺旋輸送機 → 雙擺顆粒成型機 → 吸料器 → 吸料管 → 冷風機 → 旋風干燥塔 → 除塵塔 → 電磁控制系統 → U型螺旋輸送機 → 全自動定量罐裝封口一體機 → 成品。由此可見洗衣粉生產線應用了大量的風機、輸送泵、攪拌機，輸送機等設備，而且有不少設備均需要調速，原生產線使用的是ABB變頻器。 由于這些年以來，國產變頻技術有了長足的進步，國產變頻器的性能、質量也能滿足生產工藝的需要，且價格相對便宜，售后服務的質量也能得到保證。在新的生產 線上，主機、螺旋輸送機、雙擺顆粒成型機、吸料器、冷風機、旋風干燥塔、除塵塔等均用森蘭變頻器進行調速控制。據測算，采用變頻調速后，節能率在18%左 右，經濟效益顯著。
