一般冷卻水塔係採用并聯運轉方式加裝變頻器，并以維持冷卻水塔出水溫度與外氣濕球溫度為 一固定之趨近溫度(一般為3~5oC)，控制冷卻水塔風扇轉速，以達到節能之目地。一般冷卻水塔系統架構圖如圖5所示。其動作原理說明如下：

　　(1)冷卻水系統進出水端之溫度感測器(T1，T2)，我們蒐集偵測其散熱度，通過冷凝器的溫度差控制，可使冷卻水泵浦轉速相對應于出水和回水溫差之熱負載的變化而變化。

　　(2)當冷卻水低于設定值，則開旁通閥省下不必
要之冷卻水流經散熱風扇，以節約能源。

　　(3) 經由PLC之PID自動運算控制功能，自動調整最適當?shù)念l率及增減冷卻水塔的最佳
運轉臺數及變頻加/卸載，不僅滿足散熱風量，并可達成能源之最低損耗。變頻節能原理關于AHU及冷卻水塔之節能動作原理，皆藉由調節風車流量大小來達到節能功效。調節流量的方式有很多種，但採用變頻調節流量最能發揮節能效率。其省能原理茲簡短

　　說明如下：

　　如圖6所示，為一表示排風流量Q與排風壓力H關係之曲線圖。其中，Hn1 為額定速度下之泵性能曲線，R1及R2表示不同的風道阻力曲線。因此，A點即表示在R1風道阻力及額定轉速之運轉條件下。而其排風流量與排氣壓力分別為Qa與Ha。

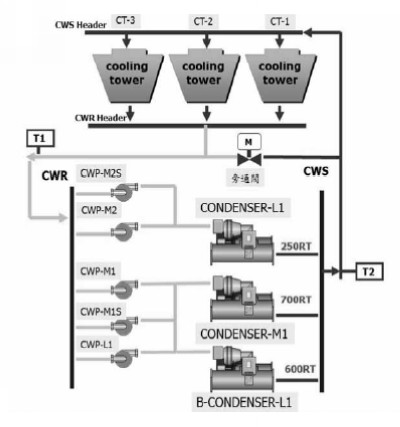

圖5 冷卻水塔系統架構圖

圖6 H-Q特性曲線圖

　　泵浦軸功率可表示為：

　　其中， K：常數； η：泵效率而A點之運轉條件為在R1風道阻力及額定轉速， 而對應之排風量與排氣壓力分別為Qa與Ha。

　　此時A點泵浦軸功率可表示為：

　　若採用節流控制使流量由Qa降低為Q'，則造成風道阻力曲線由R1提高至R2表示，與Hn1相交出B點運轉條件，而排氣壓力會提高至Hb，。

　　此時B點泵浦軸功率可表示為：

　　若采用變頻控制直接降低轉速，此時泵性能曲線改由Hn2表示之，若流量由Qa降低為Q’時，可與Hn2相交出C點運轉條件，此時排氣壓力降低為Hc。

　　而C點泵浦軸功率可表示為：

　　因此節流控制與變頻控制同樣將流量由Qa降低至Q'，但由于變頻方式不會造成風道阻力上升而產生更高的排風壓力。

　　因此變頻方式與節流方式之間的功率差可表示為：

　　此差值亦為節省之能源。
