視頻分析技術在城市交通體系中的應用
圍繞整個城市交通體系，視頻分析技術大致可以應用在三個道路區域：十字路口、道路路段、以及移動行駛的公交車，這種設計可以實現對整個道路交通體系的全方位覆蓋。通過對城市路口、路段和移動式三種覆蓋方式的綜合違法監測，使建立城市無縫覆蓋的交通違法監測網、交通流量采集網與智能感知信號控制系統成為可能，這在直接為交通信息發布、交通誘導和交通執法提供有力技術手段的同時，必然將更好的提高交警執法效率和城市交通整體管理水平。

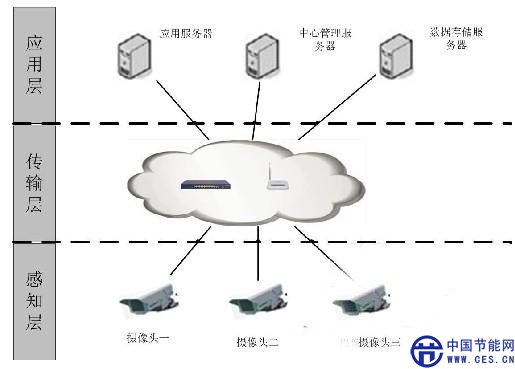

圖1 基于視頻分析技術的城市交通體系結構
物聯網的核心概念是物品的自動識別和信息的互聯共享、并實現實時管理和控制。這一特點非常符合交通違法監測、交通流量監測與誘導、交通信號控制等智能交通應用的特征。
感知層：一般安裝在實際的道路現場，感知層設備主要是對道路交通信息進行實時監測采集,是智能視頻分析技術的主要應用場合；
傳輸層：只要實現數據的傳輸，負責將感知層采集到的數據傳輸?shù)浇还苤行摹Ｔ趯?shí)際應用中可以選用光纖、網絡、無線等方式；
應用層：應用層主要涉及到同交管人員的交互，如果將前端獲取的交通信息顯示給交管人員。對于違法信息，需要將數據寫違法管理平臺。方便對違法車輛進行違法后處理。對于交通流量信息需要通過電子地圖的方式顯示給客戶，另一方面可自動的將信息反饋給道路交通誘導系統，方便交通信息的發布。
城市路口綜合違法監測
城市道路路口作為城市交通的重要節點，是影響整個城市交通的關鍵。在十字路口安裝電子警察系統對整個道路交通治理具有重要的意義。目前，大部分的電子警察系統是基于地感線圈進行車輛檢測的，由于技術限制只能抓拍闖紅燈這一種車輛違法行為。對不按車道行駛、車輛逆行、異常停車等車輛違法行為無法進行檢測。而在實際統計的數據表明，不按車道行駛、異常停車等違法行為在路口違法行為中所占比重并不低，甚至超過了傳統闖紅燈行為的數量。在這種背景下，基于視頻分析技術高清電子警察系統，將得到大規模的應用。首先，系統可以檢測出道路交通流量、車道占有率、排隊長度、平均車速等交通參數信息，通過與路口信號控制機相聯可以更加有效的進行道路信號控制，使得紅綠燈時長更加合理，減少車輛等待時間；其次，系統可以對路口車輛違法行為進行監測，從而起到規范駕駛員駕駛行為的目的。這不但可以減少路口突發事件，進一步減輕道路的擁堵情況，還能增加駕駛員的安全系數。
闖紅燈違法檢測：系統可直接對路口車輛進行檢查，當紅燈狀態時如果有車輛經過便對其進行捕獲抓拍；
不按車道行駛違法檢測：直行車道左右拐、右拐車道直行與左拐、左拐車道直行與右拐等違法行為；
治安卡口：在進行路口違法行為檢測的同時，系統還能起到綠燈卡口的作用；
車牌識別：對于違法車輛的車牌，系統可自動進行號牌識別，識別結果可以直接寫入數據庫；
交通參數統計功能：系統可以對路口過往車輛實時進行統計，得到的數據實時發送交通控制信號機，信號機可以根據實時的車輛信息對紅路燈進行合理控制；
數據上傳：通過IP網絡系統可將違法數據以及交通參數數據實時上傳到交通指揮中心。對于違法數據交管中心可以對違法數據進行下一步處理，而交通流量信息可實時在指揮調度平臺上顯現，通過交通信息發布系統可以實時的發布出去。
路段綜合違法監測
相比于路口的交通狀況，路段中的情況要好一些，需要的功能也比路口簡單。同樣也是交通參數統計、道路違法檢測兩個方面。其中主要的違法行為是不按車道行駛，例如“加塞”、占用應急車道、壓實線等。這些違法很容易造成路段中的交通事故，從而加重道路的擁堵情況。針對這一情況，之前的解決辦法是采用固定式違法檢測設備。即在相關的路段安裝固定式違法監測設備，對違法行為進行檢測。然而這種設備一般安裝復雜、成本高，不容易實現大規模的部署。安裝設備的地點時間長了，司機很容易辨識以繞道行駛，逃避處罰。
基于智能視頻分析技術的道路綜合違法檢測系統，可以實現對路段交通的實時監測。另外，采用嵌入式智能一體機作為成像以及控制設備的系統，可以采用太陽能方式供電、3G無線數據傳輸，可方便地進行遷移，從而達到了可以在路段靈活布控的目的。這將大大增加電子警察系統的覆蓋范圍，無論是從成本還是工程角度考慮都是系統的應用變得更加合理。
不按車道行駛違法檢測：路段中的車輛違法行為主要包括：壓實線違法、車輛逆向行駛、占用應急車道違法等。系統可直接分析出各種路段車輛違法行為對其進行抓拍，抓拍之后可對違法車輛號牌實時進行車牌識別；
交通流量參數統計功能：通過實時的圖像分析，系統可以得到路段中的交通參數信息，包含車道占有率、平均車速等；
同路口綜合違法監測系統一樣，路段系統得到的交通參數信息和車輛違法信息可以實時通過IP網絡上傳到中心交管平臺。
移動式綜合違法監測
大力發展公共交通體系，已經成為緩解城市道路擁堵問題的有效解決方式之一。而公交專用道因其投資省、見效快、技術要求低等特點，已經被各大城市所采用。然而，在實際中公交專用道經常有被社會車輛占用的情況，這種情況下建立一套占用公交車道違法監測系統顯得尤其必要。
對于公交占道行為，目前的解決辦法同路段的解決方式相同，主要是安裝固定式違法監測設備。由于成本、施工等方面無法對整個路段進行大規模覆蓋安裝，從而不能對整個公交行駛?cè)踢M(jìn)行監測。這種情況下，最好的解決辦法是使用高集成化設備。將設備安裝到公交車上，隨公交車一起對整個行駛過程進行全程監控。真正保障公交車在公交專用道上順暢行駛。
基于智能視頻分析技術的移動式綜合違法檢測系統利用高清智能設備對占用公交車道的車輛進行檢測，一旦檢測到有公共車輛進入便對其抓拍。系統采用GPS車輛定位已經3G無線傳輸，可方便的安裝在公交車的車頭或車尾，對車輛運行全程進行監控實時得到車輛的位置信息，并將車輛的違法數據以及位置信息一同上傳到交管中心。
獲取車輛位置信息：通過GPS定位系統可實時得知車輛的位置信息，只有到規定的公交專用路段才對占到車輛進行抓拍；
占到車輛捕獲抓拍：系統可以直接通過視頻分析的方式檢測占道車輛，一旦有車輛進入公交專用道便對其進行抓拍；
車牌識別：系統可直接對違法車輛進行號牌識別，可識別多種號牌并具有號牌過濾功能；
違法數據傳輸：系統可通過3G無線網絡將抓拍到的違法數據實施上傳到交通管理中心。
結束語
隨著網絡傳輸基礎設施的完善(無線傳輸與互聯網)，和移動信息發布平臺(智能手機)的飛速發展，以及圖像和視頻采集設備的廣泛應用，對圖像識別應用的需求將進入快速增長期。
通過高清嵌入式智能攝像機技術和核心視頻識別算法，實現高清相機和智能分析軟件的一體化已然成為現實，特別是高性能、低功耗、低成本的視頻感知產品的推出，使得組建大規模甚至全覆蓋智能交通違章監測網與大規模交通流量監測網成為可能，而這其中智能視頻分析技術扮演的角色也越來越重要。未來城市交通視頻智能化技術的廣泛使用，可以使我們確信其在緩解城市交通擁堵，提高交警執法效率和城市交通管理水平方面發揮更加積極的作用。
