全球市場變化快速，傳統的制造型態已無法滿足現行制造業者需求，尤其在各類行業加速導入自動化設備的態勢下，擁有針對特定需求而量身打造的專屬設備狀態監控系統，已成為傳統機械廠智能化升級不可或缺的一部分。
1.當前機械制造廠商設備管理存在的問題：
1) 設備相對獨立，不能集中管控，必須到現場查看設備狀態、采集和輸入相關數據;
2) 設備運行狀態與相關信息、生產狀態與相關信息不能及時反饋到管理層;
3) 生產任務完成情況不能及時反饋到ERP、MES系統或管理層;
4) 生產設備不能及時準確得到相關下達的任務信息及設計、工藝和程序數據;
5) 設備異常、缺料等問題不能及時反饋和處理，耽誤交期和降低了設備利用率;
6) 生產信息不透明、不及時、不準確、不完整，難制訂科學合理的生產計劃;
7) 設備生產效率、人員生產效率、設備生產能力和飽和度不能及時統計分析;
8) 數控加工設備的數控程序傳輸、存儲、版本管理存在嚴重的效率和質量隱患;
9) 數控程序與刀具清單、工藝卡和零件圖紙獨立保存，關聯性差，既難找又費時;
10) 人工輸入各種生產數據，設備運行數據，即費工又易錯，還具有滯后性;
11) 手工統計各種生產報表，設備報表，數據繁多，計算復雜，容易出錯。
2.企業預期所實現的收益：
1) 生產數據、設備運行數據實時采集準確率100%;
2) 節省人工錄入和統計分析成本10倍以上;
3) 提高設備利用率35%以上;
4) 加工程序傳輸、版本管理效率和質量提高5倍以上;
5) 生產效率提高25%以上;
6) 遠程監控機床狀態：一臺計算機可以同時監控所有機床的實時狀態，如開機狀態、運行狀態、故障狀態等信息;
7) 實時獲知加工信息：實時獲知每臺機床的工件生產數量、在線加工狀態等;
8) 準確分析機床故障：實時顯示故障機床信息，包括歷史故障查詢、故障時間分布、故障概率分布等，從而全面提升機床故障分析與預測能力;
9) 快速定位生產瓶頸：通過對所有機床的實時監控與數據采集，可快速、及時地發現機床停機等問題;通過真實的海量數據分析功能，可快速定位生產瓶頸，并找出最合理的應對措施，從而最大程度地提升機床的有效利用率;
10) 幫助企業做好設備的維護管理，包括設備事后維護，預防維護，改善維修，維修預防，還有生產維護，即全面服務于TPM全員生產維修和TPEM全員生產設備管理。
——以上信息均來自互聯網
方案介紹
研華針對以上機械制造廠商面臨的信息化管理問題提出《研華機械廠設備狀態監控系統解決方案》，該方案提供布建完整設備信息化管理系統所需之軟硬件，包括現場末端采集模塊、協議轉換模塊、智能型數據采集網關、工業環網網絡交換機、工控計算機、管理系統套裝軟件(WebAccess)、數據庫管理服務器等，搭建多層信息管理構架，構成一整合度極高的工廠設備信息化解決方案。該應用方案已成功應用在國內某知名大型機械廠并逐步在全國推廣，意在“驅動智慧廠區創新，創建感知工廠典范”。
系統特點
1. 可實現對不同類型、不同協議、不同工況的設備的信息化整合。
2. 多層次的信息管理體系，最大限度的保證數據的準確性和安全性。
3. 傳遞層的協議的一致性，保證數據管理的標準化、模塊化及維護的便利。
4. 豐富的數據接口，可以方便整合多方的原有系統，輕松與ERP系統對接。
5. 強大的WEB功能，可方便的實現巡檢體系的搭建。
工廠設備信息化系統
在工廠設備信息化系統中，機械加工廠的鍛造車間是一種典型的、極有代表性的設備集中區域。在此區域中，設備的布局相對分散，型號眾多，有自控系統和無自控系統的設備數量都很大，在有自控系統的設備中，由于生產廠家和出廠日期的不同，是否有通訊協議和使用的哪種通訊協議，都是在制定具體實施方案時須考量的決定性因素。從整體構架上看，整個系統可分為三個層面：
1. 數據采集層
通過采集模塊或協議轉換模塊將數據集中到數據采集網關。將不同協議(或無協議)、分散地址的設備的信息數據匯總為統一協議、連續地址的傳輸數據。同時進行本地記錄，具有斷線保存，恢復續傳的功能，保證數據的連續和可追溯。
2. 數據傳輸層
基于TCP/IP的下層數據采集網關和上層數據中心的數據交互通道。主要設備包括光纖環網交換機。
3. 數據管理層
數據管理層的中心服務器含關系型數據庫、WEB發布系統、開放式系統接口。
其使用的軟件包括WebAccess、Oracle、OPC server、API接口。

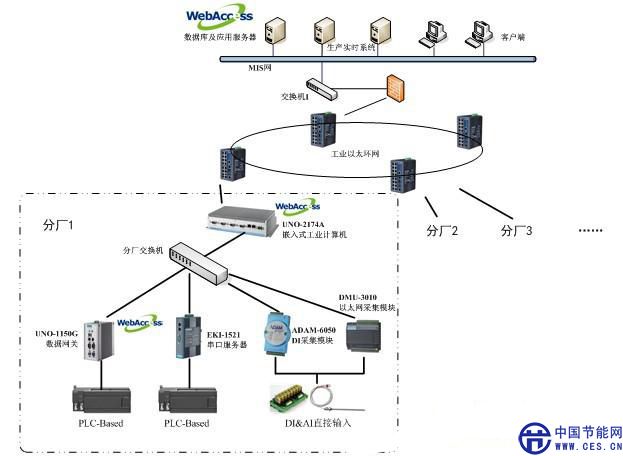

系統架構圖
研華機械廠設備狀態監控系統解決方案
WebAccess軟件功能與特點介紹
1. 純B/S結構組態軟件,客戶端體驗全部本地功能;
2. 遠程異地維護、多人協同開發;
3. 開放式的應用平臺，極強的擴展能力;
4. 與其它B/S系統的無縫銜接，自由連接;
5. 節點角色的可疊加性，為復雜項目提供多種解決方案;
6. 與其它組態軟件的提供多種通訊方式;
7. 全方面冗余方式的支持保證了項目的可靠性和數據的完整性;
8. 聲、光、電、影等多種報警方式,分組報警迅速鎖定報警位置。
設備信息數據采集的三種方案
1. 無可用通訊接口的設備
●設備類型：純電路控制型設備，有PLC但無可用且無法擴展通訊接口的設備。
●采集方法：借用已有采集儀器(繼電器開關、壓力傳感器等)通過采集模塊(ADAM6000系列、DMU3000系列等)采集數據。
2. 有可用串口通訊的設備
●設備類型：PLC有未被占用的串行通訊接口的設備，具有透傳功能的觸摸屏上有可用串行通訊接口的設備，PLC可擴展串行通訊接口的設備。
●采集方法：通過串口服務器(EKI-152X系列)直接收集PLC數據。如果有大量且集中的modbus協議設備，通過modbus協議網關(EKI-122X系列)直接收集PLC數據。
3. 有可用網口通訊的設備
●設備類型：已有或可擴展網口通訊的PLC的設備，已有網口且可做數據發布的觸摸屏的設備。
●采集方法：通過網口直接采集。
