目前，大多數賓館、飯店、寫字樓、商場等單位夏季都采用中央空調系統調節室內溫度。建筑節電已經成為環保節電的重大課題！按照國家標準，中央空調系統的最大負載能力是按照氣溫最高，負荷最大的工作環境來設計的，就中央空調系統本身來說，存在著很大的節能空間，而實際上系統又很少在滿負荷狀態下工作。

據統計，在夏季中央空調系統的耗電量約占用戶總耗電量的60%，中央空調系統只要減少耗能10%，就能減少用戶6%的能源成本。根據現場實際測試，中央空調設備90%的時間在70%負荷以下波動運行，所以實際平均負荷小于設備滿負荷，特別是冷氣需求量較少的情況下，主機實際負荷量就更低。這樣就使得空調機組的兩個水循環系統長期處于“大流量小溫差”的現象，使大量的電能白白浪費。造成實際需要負荷與最大功率輸出之間的矛盾，給中央空調使用單位造成巨額電費支出，增加了運營成本。所以，針對中央空調系統的節電改造能為運營單位創造出顯著的效益。

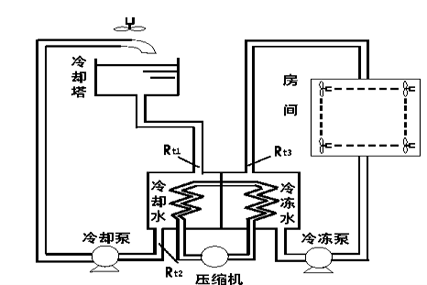

1、工作原理









2、工作流程簡述

(1) 中央空調啟動后，冷凍單元工作，蒸發器吸收冷凍水中的熱量，使之溫度降低；同時，冷凝器釋放熱量使冷卻水溫度升高。

(2) 降了溫的冷凍水通過冷凍泵加壓送入冷凍水管道，在各個房間由室內風機加速進行熱交換，帶走房間內的熱量使房間內的溫度降低后，又流回冷凍水端。

(3) 而升了溫的冷卻水通過冷卻泵壓入冷卻塔，由冷卻塔風機加速將冷卻水中的熱量散發到大氣中，使水溫降低后，流回中央空調主機冷卻水端。

(4) 冷凍機組工作一段時間后達到設定溫度，由溫度傳感器檢測出來，并通過中間繼電器及接觸器控制冷凍機組停止工作，溫度回升到一定值后又控制其運行。

1、冷凍水，冷卻水循環泵不能根據實際需求來調整循環量，電機工作效率低下，造成大量電力浪費。

2、循環泵啟動電流大，會造成泵軸損傷，降低電機使用壽命。

3、循環泵系統運行噪音大，停泵時產生的水錘現象會對管路和水泵造成傷害，增加了系統維護成本。

4、冷卻塔風機總在全速運行，流回中央空調主機的冷卻水溫度大部分時間大大低于主機要求的水溫，這樣不僅造成用電浪費，而且由于風機全速運行風速較大而造成冷卻水蒸發過量，這樣每天要補充大量軟化水，造成水資源的浪費。

5、空調箱風機總在全速運行，造成大量的電能浪費。

1、節電方案分析

根據現場中央空調系統的配置情況可分別對以下設備進行變頻改造：

(1) 冷卻水泵，

(2) 冷凍水泵，

(3) 冷卻塔風機，

(4) 空調箱風機。

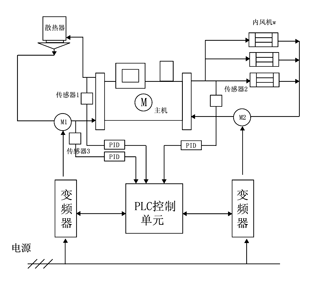

節電改造簡圖如圖2：



圖2 中央空調節點帶改造簡圖

變頻器和可編程控制器為系統控制單元，溫度傳感器為現場溫度信號采集單元，用兩組傳感器分別采集冷卻水泵，冷凍水泵管道實際溫度，然后把信號傳送到PLC，PLC對溫度信號進行處理，進而調節變頻器對循環泵實現閉環控制。因為循環泵會根據管道實際溫度相應進行轉速調節，所以循環泵達到了節電的目的。

冷卻塔風機變頻驅動：可編程控制器采集冷卻塔出水溫度信號與設定溫度信號比較，進行PID運算后輸出信號控制變頻器使之驅動風機，直到風機轉速滿足回水溫度要求，從而實現自動控制達到節電目的。

空調箱風機變頻驅動：可編程控制器采集公共場所溫度信號與設定溫度相比較，進行PID運算后輸出信號控制變頻器使之驅動風機對公共場所冷氣量進行調控，直到滿足場所溫度要求從而實現節電的功能。

注：可對其中一部分進行變頻節電改造，也可對全部進行變頻節電改造，改造部分越多，節電效果越佳。

2、節電方案實施

冷卻水、冷凍水循環系統，各裝設一套變頻器，其中冷卻變頻器供2臺冷卻水泵切換使用；冷凍變頻器供2臺冷凍水泵切換使用。（如圖3）

冷卻水循環系統中的回水與出水溫度之差，反映出管路吸收熱量的多少，與房間制冷效果成正比；根據回水和出水溫度之差控制循環水的速度，進而控制熱交換的速度，在滿足系統冷卻需要的前提下，達到節電的目的。溫差大說明冷凍機組產生的熱量大，應提高冷卻泵的轉速，加快冷卻水循環速度；溫差小，說明冷凍機組產生的熱量小，可降低冷卻泵的轉速，以節約電能。冷卻泵采用變頻器驅動，兩臺冷卻泵互為備用，可編程控制器（PLC）根據傳感器檢測到的溫度信號，同設定溫差比較后控制變頻器驅動電機運轉。當冷卻泵達到額定轉速時，實際溫差值仍未達到設定溫差值，此時PLC會控制M1切換到工頻運行，然后再變頻啟動M2，根據以上所說原理對M2進行調節，實現恒溫差控制；當電機M2工作在下限轉速值時，如果溫差實際值大于溫差設定值，（PLC）控制電機M1停機，同時對變頻器進行調節，控制M2轉速達到實際要求。

在冷凍循環系統中，由于出水溫度比較穩定，因此僅回水溫度就足以反應了房間的溫度，所以PLC可根據回水溫度進行控制?；厮疁囟雀?，說明房間溫度高，應提高冷凍泵轉速，加快冷凍水的循環；反之回水溫度低說明房間溫度低，可降低冷凍泵的轉速，降低冷凍水的循環速度，以實現節電目的（其控制過程同冷卻泵循環系統類似）。

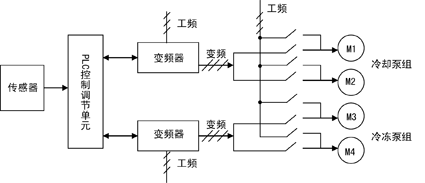

工頻/變頻切換簡圖如圖3





圖3 工頻/變頻切換簡圖

本方案在保留原工頻系統的基礎上加裝，與原工頻系統之間僅設置連鎖以確保系統工作安全。

1、節電原理

由流體傳輸設備水泵、風機的工作原理可知：水泵、風機的流量（風量）與其轉速成正比；水泵、風機的壓力（揚程）與其轉速的平方成正比，而水泵、風機的軸功率等于流量與壓力的乘積，故水泵、風機的軸功率與其轉速的三次方成正比（即與電源頻率的三次方成正比）如下表



頻率f	轉速 n%	流量Q%	壓力H%	軸功率P%
50 Hz	100%	100%	100%	100%
45 Hz	90%	90%	81%	72.9%
40 Hz	80%	80%	64%	51.2%
35 Hz	70%	70%	49%	34.3%
30 Hz	60%	60%	36%	21.6%

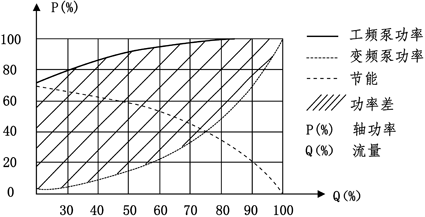

根據上述原理可知：改變水泵、風機的轉速就可改變水泵、風機的功率。例如:將供電頻率由50Hz降為45Hz，則P₄₅/P₅₀=45³/50³=0.729，即P₄₅=0.729P₅₀（P為電機軸功率）；將供電頻率由50Hz降為40Hz，則P₄₀/P₅₀=40³/50³=0.512，即P₄₀=0.512P₅₀（P為電機軸功率）。變頻節電效果簡圖如下：





圖4 變頻節電效果簡圖

由以上內容可以看出，用變頻器進行流量（風量）控制時，可節約大量電能。中央空調系統在設計時是按現場最大冷量需求來考慮的，其冷卻泵，冷凍泵按單臺設備的最大工況來考慮的，在實際使用中有90%多的時間，冷卻泵、冷凍泵都工作在非滿載狀態下。如采用閥門、自動閥調節流量不僅增大了管道損耗，而且由于對空調的調節是階段性的，造成整個空調系統工作在波動狀態；而通過在冷卻泵、冷凍泵上加裝變頻器則可一勞永逸地解決該問題，還可實現自動控制，并可通過變頻節電收回投資。同時變頻器的軟啟動功能及平滑調速的特點可實現對系統的平穩調節，使系統工作狀態穩定，并延長機組及網管的使用壽命。

2、冷凍、冷卻循環節電原理

現定性的分析一下冷凍、冷卻循環系統節電的原理。現假設某循環水泵改為變頻控制，平均流量為原來的0.8；現分析節電情況。

節電率=（W_原來-W_節電）/ W_原來×100%

=(1- W_節電/ W_原來) ×100%

注：W= P×T ；P= Q×H；Q=K₁ ×n；H=K₂ ×n²；

P= K₁×K₂×n³= K₀×n³；

T_節電= T_原來；

節電率=(1- P_節電/P_原來)×100%

=[1-(n_節電/n_原來)³]×100%

=[1-(0.8)³]×100%

=48.8%≈49%；

（注：W：功，即水泵所消耗電量；P：功率；T：時間； Q：流量；H：揚程；n：轉速；K₁：系數；K₂：系數；K₀：系數）

1、高效節電：對于風機、水泵等變轉矩負載而言，根據積累的經驗，空調系統風機、水泵應用節電控制系統后的平均節電率為30%~50%。

2、操作簡潔：可根據傳感器反饋的測點溫度、水溫差、管道壓力、流量等參數，實現閉環自動控制；配有觸摸屏顯示空調相關參數，操作簡潔明快，減輕運行監控人員的勞動強度。

3、性能全面：具備報警指示功能，對過壓、過流、缺相、傳感器故障進行報警控制。

4、延長壽命：應用中央空調節電控制系統后，電機的啟停實現了軟啟動和軟停機，無驟啟和驟?，F(xiàn)象，大大降低機械和電網沖擊；可延長水泵、風機管件及空調設備的使用壽命，降低維護費用。

5、安全可靠：系統核心部件采用知名品牌產品，并設有旁路、節電運行切換系統，提高了運行安全可靠性，與系統原有調節裝置構成冗余備用系統，確保中央空調系統的正常使用。

6、安裝簡便：特別適用于老系統節電改造。對現有的空調機組、管道無需進行改動，對風機水泵無特殊要求；不必增加和改動原水、風管道系統。

7、冷卻塔風機，根據冷卻水回水溫度調節風速，不僅節約大量電能而且可大量減少冷卻水循環的補水量。
